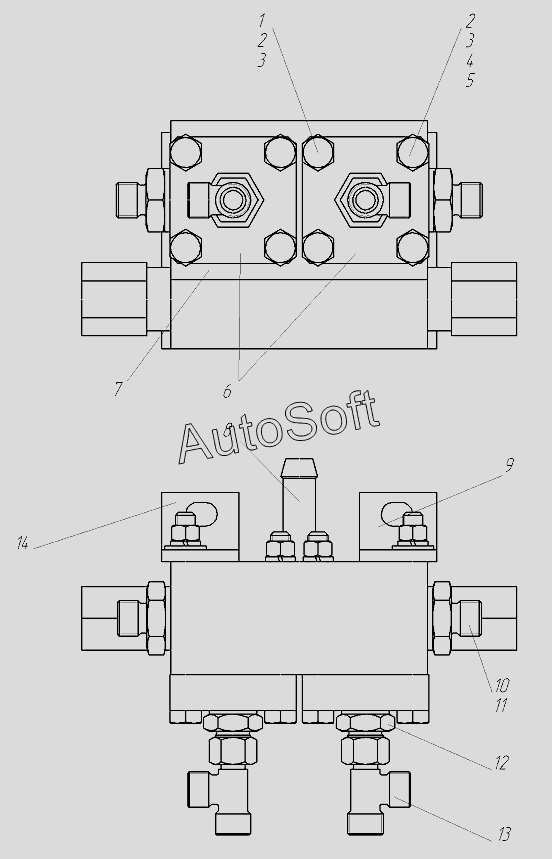

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (752-10) (2017). Блок клапанов 257.05.04.01.000-01
/56.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***6 | Болт М10-6gx90.58.016 | |
| 2 | 9***4 | Гайка М10-6Н.5.06 | |
| 3 | 9***0 | Шайба 10.65Г | |
| 4 | Б***6 | Болт М10-6gx100.58.016 | |
| 5 | 5***9 | Шайба С.10.02.Ст3сп.016 | |
| 6 | 2***1 | Фланец | |
| 7 | Б***1 | Блок обратно-предохранительных клапанов БОПК-16.1 | |
| 8 | 2***1 | Штуцер | |
| 9 | 2***2 | Кронштейн | |
| 10 | 2***3 | Штуцер | |
| 11 | 9***8 | Прокладка 27М3 | |
| 12 | T***5 | Адаптер | |
| 13 | T***L | Адаптер | |
| 14 | 2***1 | Кронштейн |
