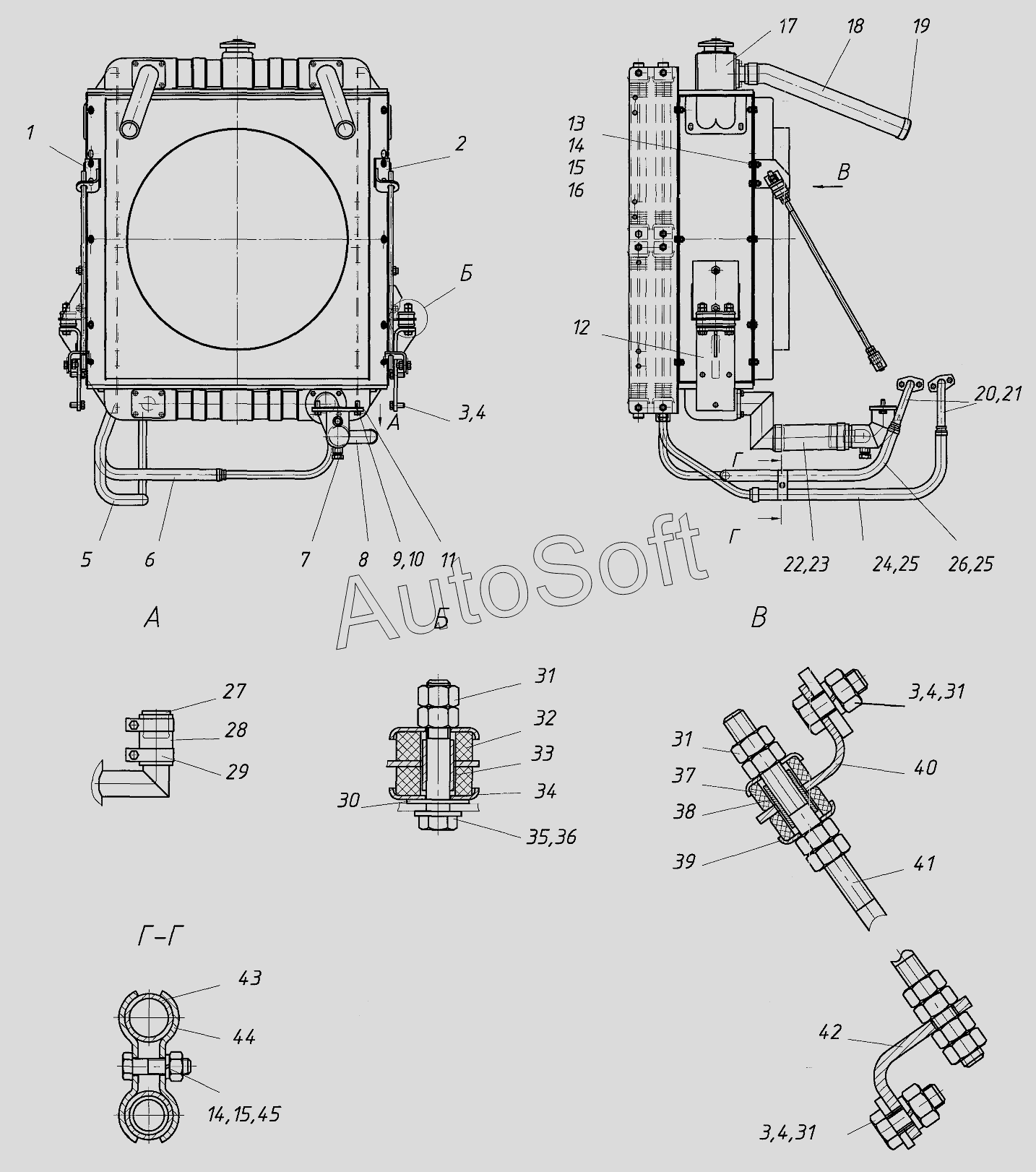

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (752-10) (2017). Система охлаждения 752.22.02.00.000
/65.gif)
35
24
25
25
26
27
28
29
30
31
31
31
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
3
3
4
4
4
5
6
7
8
9
10
11
1
13
14
14
15
15
15
15
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Кронштейн | |
| 2 | 2***1 | Кронштейн | |
| 3 | Б***0 | Болт М12х30 | |
| 4 | Ш***Г | Шайба12.65Г | |
| 5 | 2***0 | Маслопровод | |
| 6 | 2***0 | Маслопровод | |
| 7 | 0***5 | Пробка | |
| 8 | 7***0 | Патрубок | |
| 9 | Б***0 | Болт М10х30 | |
| 10 | Ш***Г | Шайба10.65Г | |
| 11 | 2***1 | Прокладка | |
| 12 | 2***0 | Кронштейн | |
| 13 | Б***5 | Болт | |
| 14 | Г***8 | Гайка М8 | |
| 15 | Ш***Г | Шайба 8.65Г | |
| 15 | Ш***2 | Шайба С.8.02 | |
| 17 | 7***0 | Блок радиаторов | |
| 18 | 2***4 | Рукав 40-51,5-1,6 | |
| 19 | Х***0 | Хомут червячный 40-60 | |
| 20 | 2***0 | Маслопровод | |
| 21 | 2***6 | Прокладка | |
| 22 | 2***5 | Рукав 58-70,5-0,3(3) | |
| 23 | Х***0 | Хомут червячный 50-70 | |
| 24 | 2***7 | Рукав 20х29-1,6 L=500мм | |
| 25 | Х***2 | Хомут червячный | |
| 26 | 2***8 | Рукав 20х29-1,6 L=1080мм | |
| 27 | 2***0 | Заглушка | |
| 28 | 2***3 | Рукав 32х43-1,6 | |
| 29 | Х***0 | Хомут червячный | |
| 30 | 7***1 | Прокладка | |
| 31 | Г***2 | Гайка М12 | |
| 32 | 2***4 | Подушка | |
| 33 | 2***2 | Втулка | |
| 34 | 2***3 | Накладка | |
| 35 | Б***0 | Болт | |
| 36 | Ш***2 | Шайба С.12.02 | |
| 37 | 2***1 | Прокладка | |
| 38 | 2***2 | Втулка | |
| 39 | 2***3 | Чашка | |
| 40 | 2***5 | Уголок | |
| 41 | 2***4 | Стяжка | |
| 42 | 2***9 | Уголок | |
| 43 | 2***4 | Прокладка | |
| 44 | 6***2 | Скоба | |
| 45 | Б***0 | Болт М8х30 |
