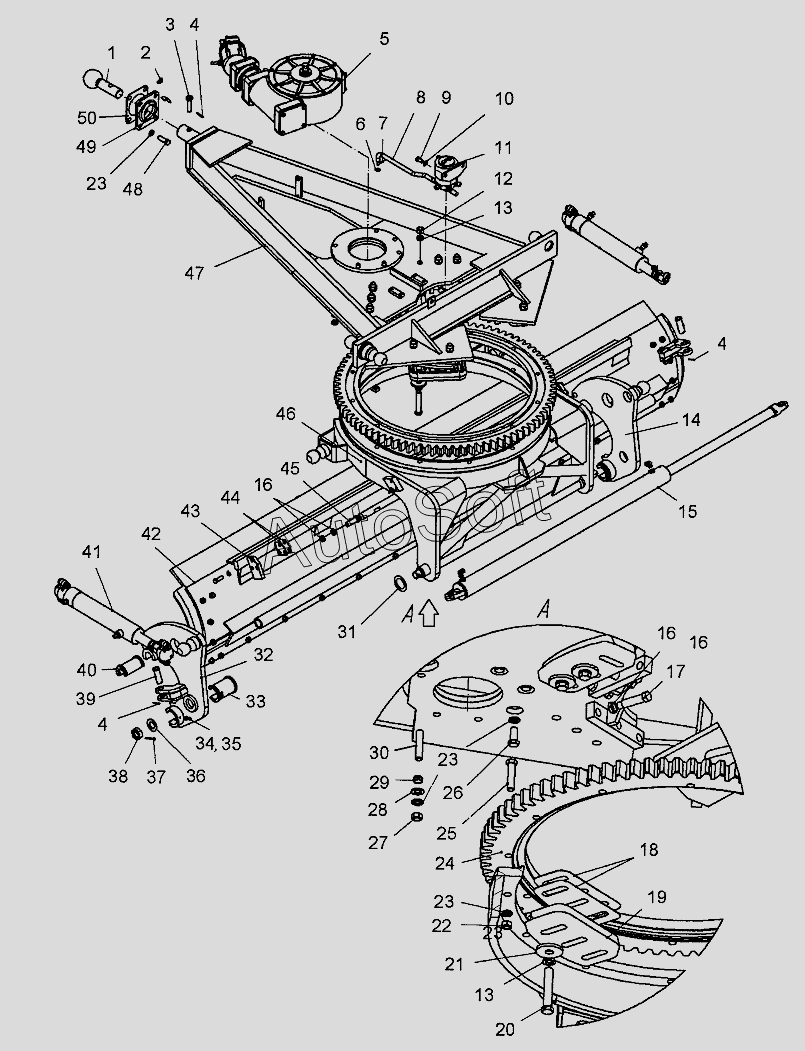

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Оборудование рабочее 274.07.00.00.000-01
/19.gif)
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Штырь шаровой | |
| 2 | М***6 | Масленка 1.3.Ц6 | |
| 3 | 2***1 | Ось | |
| 4 | Ш***6 | Шплинт | |
| 5 | 2***0 | Редуктор | |
| 6 | Ш***6 | Шайба С12х2.02.Ст3кп.06 | |
| 7 | Ш***6 | Шплинт 3,2х25.06 | |
| 8 | 2***7 | Водило | |
| 9 | Б***6 | Болт M16-6gх30.46.06 | |
| 10 | Ш***6 | Шайба 16.65Г.06 | |
| 11 | 2***4 | Шарнир гидравлический | |
| 12 | Г***6 | Гайка M24x2-7Н.8.45.06 | |
| 13 | Ш***6 | Шайба 24.65Г.06 | |
| 14 | 2***3 | Кронштейн | |
| 15 | 2***S | Гидроцилиндр | |
| 16 | 2***5 | Гайка | |
| 17 | 2***0 | Болт | |
| 18 | 2***9 | Прокладка | |
| 19 | 2***1 | Плита | |
| 20 | 2***7 | Болт | |
| 21 | 2***3 | Шайба | |
| 22 | О***6 | Гайка | |
| 23 | Ш***6 | Шайба 20.65Г.06 | |
| 24 | 2***0 | Венец | |
| 25 | 2***2 | Болт | |
| 26 | Б***6 | Болт M20-8gx45.46.06 | |
| 27 | О***6 | Гайка | |
| 28 | Ш***6 | Шайба С20.02.Ст3кп.06 | |
| 29 | 2***7 | Втулка конусная | |
| 30 | 2***6 | Шпилька | |
| 31 | 2***2 | Прокладка | |
| 32 | 2***2 | Кронштейн | |
| 33 | 2***1 | Вкладыш | |
| 34 | В***6 | Винт ВМ10-6gх35.66.06 | |
| 35 | Г***6 | Гайка М10.6Н.5.06 | |
| 36 | 2***1 | Шайба | |
| 37 | Ш***6 | Шплинт 6,3х63.06 | |
| 38 | О***0 | Гайка | |
| 39 | О***7 | Палец | |
| 40 | 2***1 | Вкладыш | |
| 41 | Г***S | Гидроцилиндр | |
| 42 | 2***4 | Прижим | |
| 43 | 2***0 | Нож-отвал | |
| 44 | 2***1 | Прокладка | |
| 45 | 2***3 | Стяжка | |
| 46 | 2***1 | Круг поворотный | |
| 47 | 2***0 | Рама тяговая | |
| 48 | Б***6 | Болт M20-6gх60.46.06 | |
| 49 | 2***9 | Крышка | |
| 50 | 2***9 | Прокладка |
