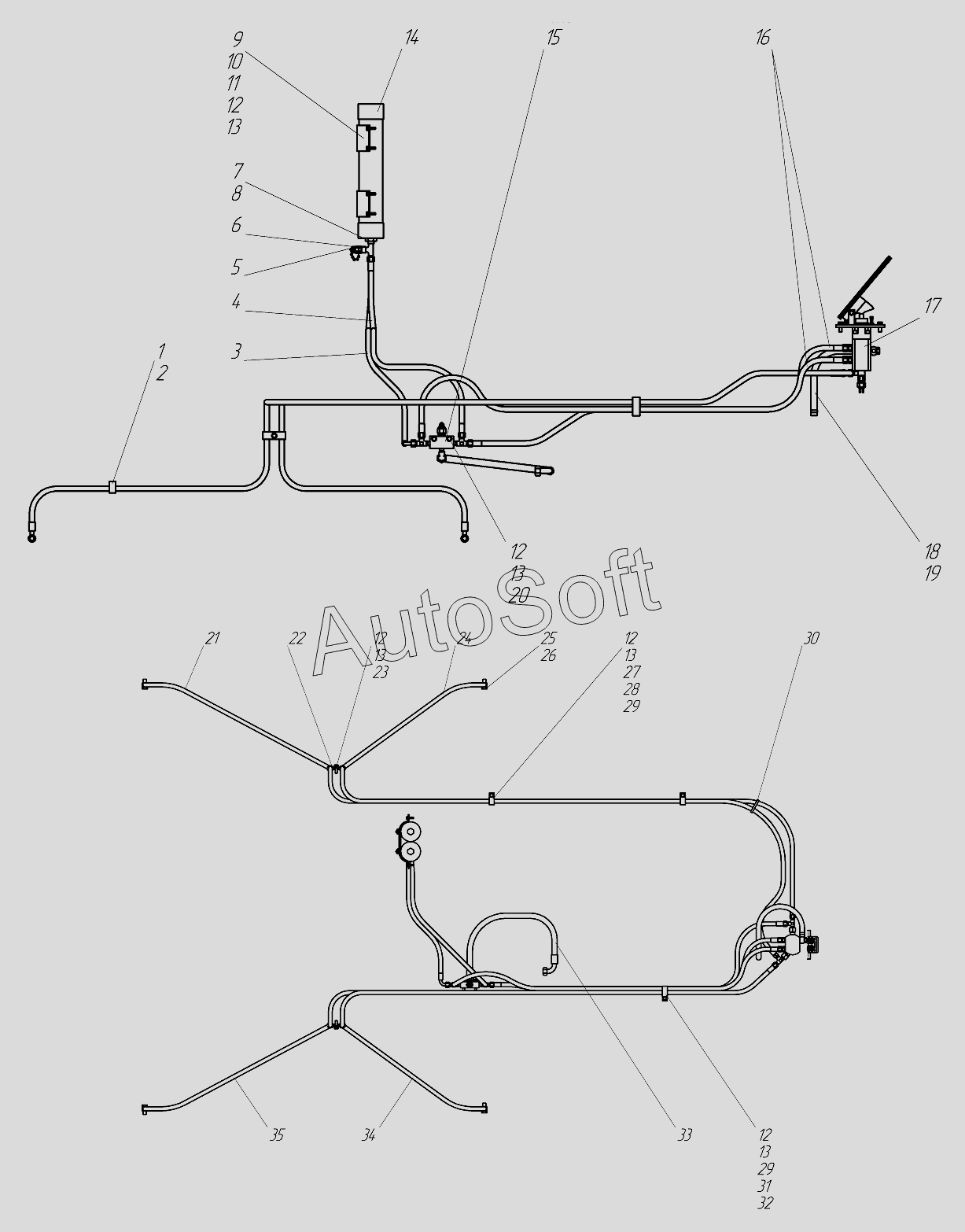

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Система тормозов 250.11.00.00.000-01
/34.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Хомут | |
| 2 | 2***5 | Трубка 305 ТВ-40, 16 L=90 | |
| 3 | Р***0 | РВД | |
| 4 | Р***5 | РВД 8.35.1250.М16х1,5 | |
| 5 | S***4 | Ниппель – манометр | |
| 6 | 2***0 | Тройник | |
| 7 | 7***1 | Штуцер | |
| 8 | 0***2 | Кольцо 024-029-30-2-2 | |
| 9 | 2***1 | Хомут | |
| 10 | 2***5 | Прокладка Пластина 2Ф-I-ТМКЩ-С2-8 60х150 | |
| 11 | Б***5 | Болт | |
| 12 | Ш***8 | Шайба | |
| 13 | Ш***8 | Шайба | |
| 14 | П***3 | Пневмогидроаккумулятор | |
| 15 | 2***1 | Клапан разобщительный | |
| 16 | Р***5 | РВД 8.35.1650.М16х1,5.0/45 | |
| 17 | 2***0 | Установка педали тормоза | |
| 18 | 2***1 | Рукав 12х20-1,6 L=500 | |
| 19 | N***7 | Хомут червячный «NORMA»16-27 | |
| 20 | Б***5 | Болт | |
| 21 | Р***4 | РВД 8.35.3450.М16х1,5.банджо 14х14 | |
| 22 | 2***8 | Скоба | |
| 23 | Б***0 | Болт М8х30 | |
| 24 | Р***4 | РВД 8.35.3250.М16х1,5.банджо 14х14 | |
| 25 | 2***1 | Болт полый | |
| 26 | П***3 | Прокладка | |
| 27 | 2***7 | Хомут | |
| 28 | 2***2 | Трубка | |
| 29 | Б***6 | Болт М8х16 | |
| 30 | Х***0 | Хомут-стяжка 7,6х400 | |
| 31 | 2***1 | Хомут | |
| 32 | 2***4 | Трубка | |
| 33 | Р***0 | РВД | |
| 34 | Р***4 | РВД 8.35.2850.М16х1,5.банджо 14х14 | |
| 35 | Р***4 | РВД 8.35.3050.М16х1,5.банджо 14х14 |
