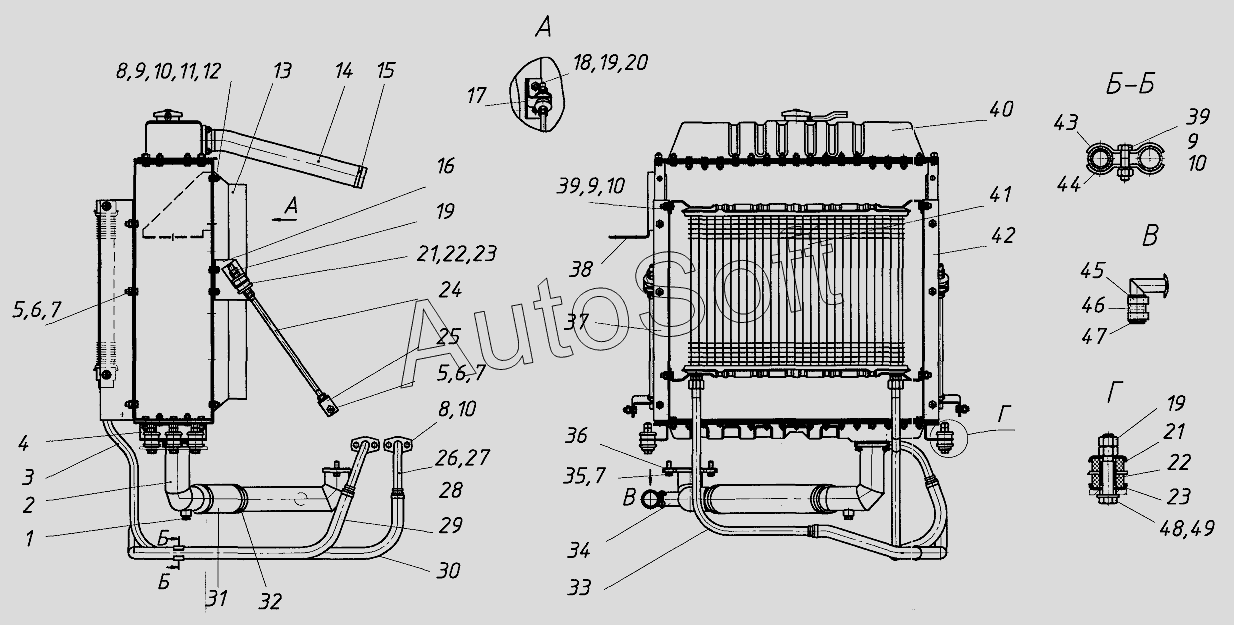

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Система охлаждения 250.02.06.00.000
/46.gif)
37
26
27
28
29
30
31
32
33
33
33
34
35
36
25
38
39
39
40
41
42
43
44
45
46
47
48
49
13
2
3
3
4
5
5
6
6
7
7
7
8
8
9
9
9
10
10
10
10
11
12
1
14
15
16
17
18
19
19
19
20
21
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Пробка | |
| 2 | 2***0 | Патрубок | |
| 3 | 2***0 | Маслопровод | |
| 3 | 2***1 | Маслопровод | |
| 4 | 2***3 | Кронштейн | |
| 5 | Б***6 | Болт | |
| 6 | Г***6 | Гайка | |
| 7 | Ш***6 | Шайба | |
| 8 | Б***6 | Болт | |
| 9 | Г***6 | Гайка М8-6Н.5.016 | |
| 10 | Ш***6 | Шайба | |
| 11 | Ш***2 | Шайба C.8 02 | |
| 12 | Ш***2 | Шайба С.8.02 | |
| 13 | 2***0 | Диффузор | |
| 14 | 2***2 | Рукав 40х51,5-1,6 L=430мм | |
| 15 | N***0 | Хомут червячный | |
| 16 | 2***0 | Кронштейн | |
| 17 | 2***0 | Кронштейн | |
| 18 | Б***6 | Болт | |
| 19 | Г***6 | Гайка М12-6Н.5.016 | |
| 20 | Ш***6 | Шайба | |
| 21 | 2***1 | Прокладка | |
| 22 | 2***2 | Втулка | |
| 23 | 2***3 | Чашка | |
| 24 | 2***2 | Ось | |
| 25 | 2***1 | Уголок | |
| 26 | 2***0 | Маслопровод | |
| 27 | 2***6 | Прокладка | |
| 28 | N***2 | Хомут червячный "NORMA" 20-32 | |
| 29 | 2***7 | Рукав 20х29-1,6 L=500мм | |
| 30 | 2***8 | Рукав 20х29-1,6 L=1080мм | |
| 31 | 2***9 | Рукав 58-70,5-0,3(3) L=330мм | |
| 32 | N***0 | Хомут червячный | |
| 33 | 2***0 | Маслопровод | |
| 33 | 2***1 | Маслопровод | |
| 34 | 2***0 | Патрубок | |
| 35 | Б***6 | Болт М10-6gх30.58.016 | |
| 36 | 2***1 | Прокладка | |
| 37 | 2***3 | Кронштейн | |
| 38 | 2***9 | Кронштейн | |
| 39 | Б***6 | Болт | |
| 40 | 1***2 | Радиатор водяной | |
| 41 | 1***1 | Радиатор масляный | |
| 42 | 2***4 | Кронштейн | |
| 43 | 6***2 | Скоба | |
| 44 | 2***4 | Прокладка | |
| 45 | N***0 | Хомут червячный "NORMA" 32-50 | |
| 46 | 2***1 | Рукав 32х43 L=65 | |
| 47 | 2***0 | Заглушка | |
| 48 | Б***6 | Болт М12-6gх70.58.016 | |
| 49 | Ш***2 | Шайба С.12.02 |
