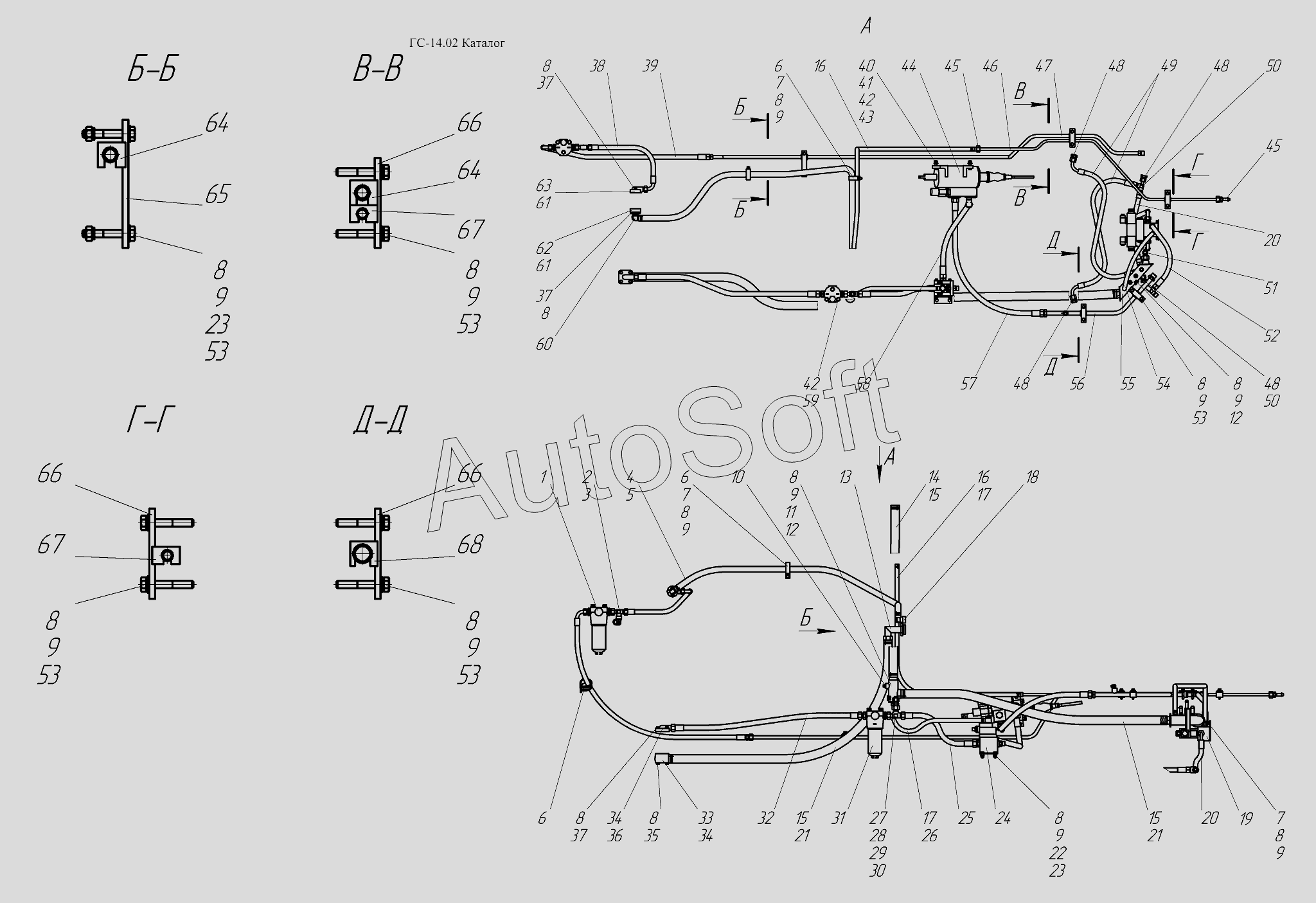

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Гидросистема рамы подмоторной 250.45.01.00.000
/50.gif)
1
2
3
4
5
6
6
6
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
14
15
15
15
16
16
17
17
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
37
38
39
40
41
42
42
43
44
45
45
46
47
48
48
48
48
49
50
50
51
52
53
53
53
53
53
54
55
56
57
58
59
60
61
61
62
63
64
64
65
66
66
66
67
67
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Фильтр напорный | |
| 2 | 7***0 | Тройник | |
| 3 | S***4 | Ниппель – манометр | |
| 4 | 2***0 | Рукав 20х29-1,6 | |
| 5 | N***2 | Хомут червячный "NORMA" 20-32 | |
| 6 | R***0 | Хомут | |
| 7 | Б***6 | Болт М8х16 | |
| 8 | Ш***8 | Шайба | |
| 9 | Ш***8 | Шайба | |
| 10 | 3***2 | Пробка 316169-П2 | |
| 11 | 2***0 | Коллектор | |
| 12 | Б***0 | Болт | |
| 13 | 2***0 | Угольник | |
| 14 | 2***2 | Рукав 32х43-1,6 | |
| 15 | R***3 | Хомут силовой одноболтовый | |
| 16 | 2***6 | Рукав 12х20-1,6 | |
| 17 | N***7 | Хомут червячный «NORMA»16-27 | |
| 18 | 2***2 | Угольник | |
| 19 | 2***1 | Гидрораспределитель | |
| 20 | 2***0 | Рукав 2SN-10-330-650-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/0.Т1 | |
| 21 | 2***3 | Рукав 32х43-1,6 | |
| 22 | Б***5 | Болт | |
| 23 | Г***8 | Гайка М8 | |
| 24 | 2***0 | Клапан зарядки | |
| 25 | 2***0 | Рукав в сборе | |
| 26 | 2***4 | Рукав 20х29-1,6 L=2000 | |
| 27 | T***L | Адаптер TN121-18L | |
| 28 | T***L | Адаптер TN132A-18/15L | |
| 29 | T***L | Адаптер TN324-15L | |
| 30 | T***L | Гайка накидная TN81-15L | |
| 31 | 7***0 | Фильтр напорный | |
| 32 | 2***0 | Рукав в сборе | |
| 33 | 2***3 | Патрубок | |
| 34 | 0***2 | Кольцо 036-042-36-2-2 | |
| 35 | Б***0 | Болт М8х60 | |
| 36 | 2***1 | Патрубок | |
| 37 | Б***0 | Болт М8х30 | |
| 38 | 2***0 | Рукав в сборе | |
| 39 | 2***0 | Рукав в сборе | |
| 40 | Б***0 | Болт | |
| 41 | Г***0 | Гайка М10 | |
| 42 | Ш***0 | Шайба | |
| 43 | Ш***0 | Шайба | |
| 44 | 2***1 | Гидроусилитель сцепления | |
| 45 | 2***4 | Штуцер | |
| 46 | 2***0 | Труба | |
| 47 | 2***0 | Труба | |
| 48 | T***m | Адаптер | |
| 49 | 2***0 | Рукав в сборе | |
| 50 | T***L | Адаптер | |
| 51 | T***L | Адаптер TN119-18L | |
| 52 | 2***0 | Рукав в сборе | |
| 53 | Б***0 | Болт М8х50 | |
| 54 | 2***5 | Рукав 32х43-1,6 L=1500 | |
| 55 | 2***0 | Коллектор | |
| 56 | 2***1 | Труба | |
| 57 | 2***0 | Рукав в сборе | |
| 58 | 2***0 | Рукав в сборе | |
| 59 | Б***6 | Болт М10х16 | |
| 60 | 2***4 | Угольник | |
| 61 | 0***2 | Кольцо 020-025-30-2-2 | |
| 62 | 2***2 | Фланец | |
| 63 | 2***6 | Патрубок | |
| 64 | О***2 | Втулка | |
| 65 | О***3 | Скоба | |
| 66 | О***1 | Скоба | |
| 67 | О***7 | Втулка | |
| 68 | О***3 | Втулка |
