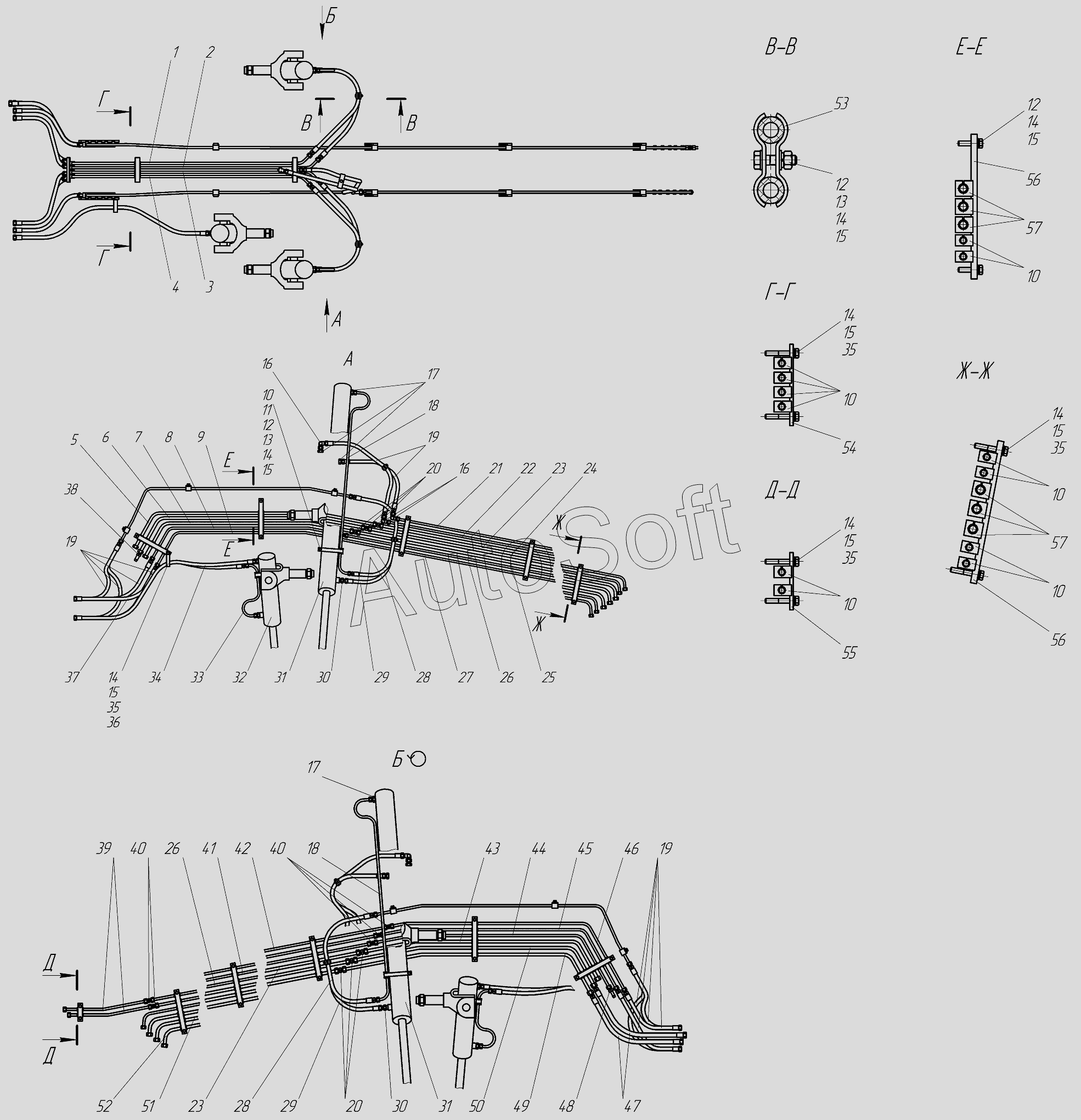

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Гидросистема рамы передней 250.45.03.00.000
/57.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
12
12
12
13
13
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
16
17
17
18
18
19
19
19
20
20
21
22
23
23
24
25
26
26
27
28
28
29
29
30
30
31
31
32
33
34
35
35
35
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Трубопровод | |
| 2 | 2***1 | Трубопровод | |
| 3 | 2***0 | Трубопровод | |
| 4 | 2***0 | Трубопровод | |
| 5 | 2***5 | Трубопровод | |
| 6 | 2***4 | Трубопровод | |
| 7 | 2***3 | Трубопровод | |
| 8 | 2***1 | Трубопровод | |
| 9 | 2***0 | Трубопровод | |
| 10 | 0***7 | Втулка | |
| 11 | 2***1 | Хомут | |
| 12 | Б***5 | Болт М8х35 | |
| 13 | Г***8 | Гайка М8 | |
| 14 | Ш***8 | Шайба | |
| 15 | Ш***8 | Шайба | |
| 16 | T***L | Адаптер | |
| 17 | T***m | Адаптер | |
| 18 | 2***1 | Трубопровод | |
| 19 | 2***0 | Рукав в сборе | |
| 20 | T***L | Адаптер | |
| 21 | 2***0 | Трубопровод | |
| 22 | 2***1 | Трубопровод | |
| 23 | 2***4 | Трубопровод | |
| 24 | 2***2 | Трубопровод | |
| 25 | 2***3 | Трубопровод | |
| 26 | 2***5 | Трубопровод | |
| 27 | 2***6 | Трубопровод | |
| 28 | 2***0 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 29 | 2***0 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 30 | 7***0 | Клапан замедлительный | |
| 31 | 2***0 | Гидроцилиндр | |
| 32 | 2***1 | Гидроцилиндр выноса тяговой рамы | |
| 33 | 2***0 | Трубопровод | |
| 34 | 2***0 | Рукав в сборе | |
| 35 | Г***8 | Болт | |
| 36 | R***0 | Хомут | |
| 37 | 2***0 | Рукав в сборе | |
| 38 | 7***6 | Штуцер | |
| 39 | 2***0 | Трубопровод | |
| 40 | T***L | Адаптер TN98-12L | |
| 41 | 2***1 | Трубопровод | |
| 42 | 2***0 | Трубопровод | |
| 43 | 2***2 | Трубопровод | |
| 44 | 2***4 | Трубопровод | |
| 45 | 2***5 | Трубопровод | |
| 46 | 2***6 | Трубопровод | |
| 47 | 2***0 | Рукав в сборе | |
| 48 | 2***4 | Штуцер | |
| 49 | 2***0 | Трубопровод | |
| 50 | 2***1 | Трубопровод | |
| 51 | 2***1 | Трубопровод | |
| 52 | 2***0 | Трубопровод | |
| 53 | 6***2 | Скоба | |
| 54 | 0***3 | Скоба | |
| 55 | 0***1 | Скоба | |
| 56 | 0***4 | Скоба | |
| 57 | 0***2 | Втулка |
