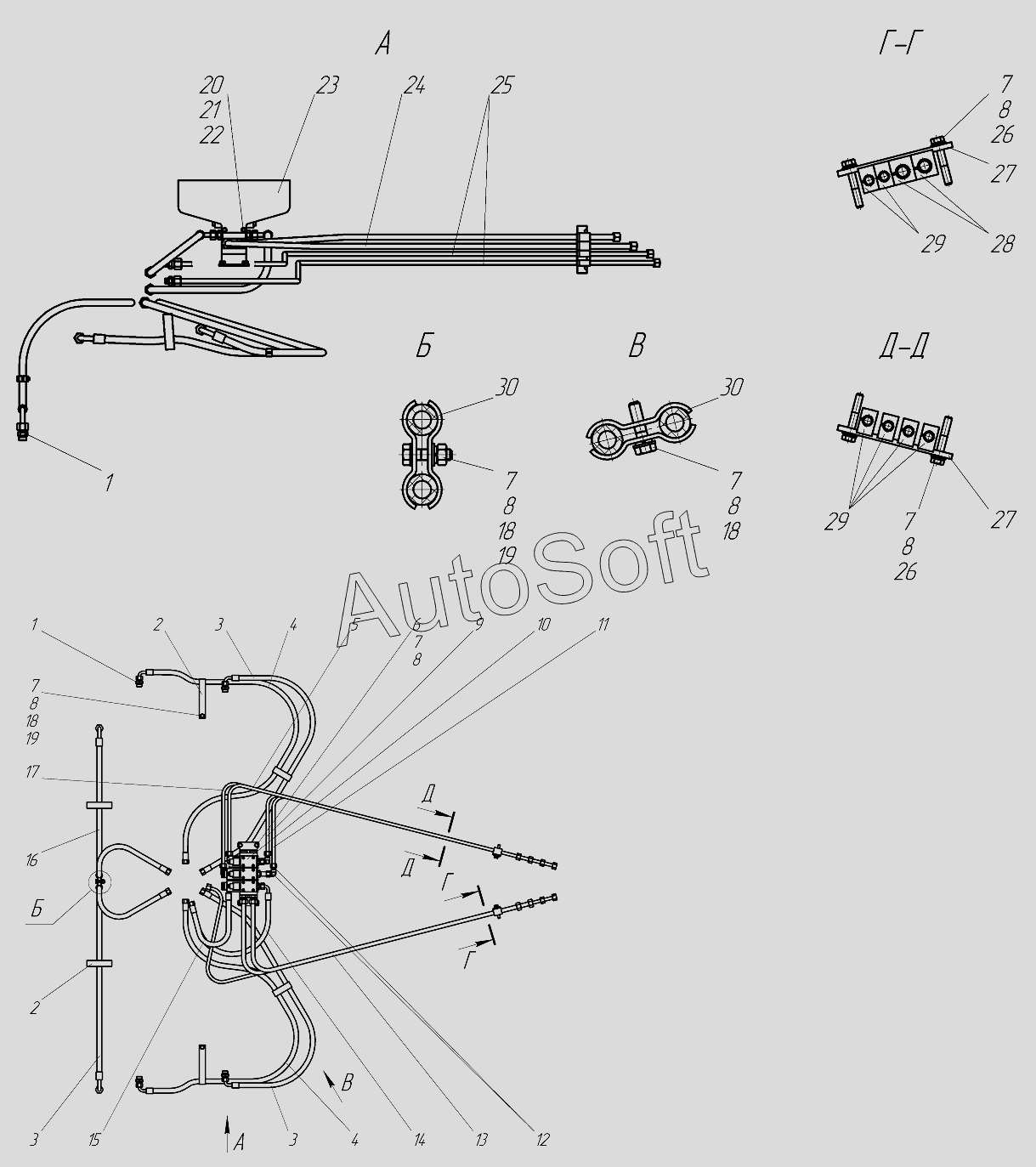

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (250-22) (2016). Гидросистема рабочего оборудования 250.45.04.00.000
/60.gif)
16
30
30
29
29
28
27
27
26
26
25
24
23
22
21
20
19
19
18
18
18
17
1
1
15
14
13
12
11
10
9
8
8
8
8
8
8
7
7
7
7
7
7
6
5
4
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***m | Адаптер | |
| 2 | 2***1 | Хомут | |
| 3 | 2***0 | Рукав в сборе | |
| 4 | 2***0 | Рукав в сборе | |
| 5 | 2***0 | Трубопровод | |
| 6 | Б***6 | Болт М8х16 | |
| 7 | Ш***8 | Шайба | |
| 8 | Ш***8 | Шайба | |
| 9 | 2***1 | Трубопровод | |
| 10 | 2***0 | Блок гидрораспределителей | |
| 11 | 2***0 | Трубопровод | |
| 12 | T***L | Адаптер | |
| 13 | 2***0 | Трубопровод | |
| 14 | 2***0 | Рукав 2SN-10-330-650-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/0.Т1 | |
| 15 | 2***0 | Рукав в сборе | |
| 16 | 2***0 | Рукав 2SN-10-330-1050-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90.Т1 | |
| 17 | 2***1 | Трубопровод | |
| 18 | Б***5 | Болт М8х35 | |
| 19 | Г***8 | Гайка М8 | |
| 20 | Б***2 | Болт М6х12 | |
| 21 | Ш***6 | Шайба | |
| 22 | Ш***6 | Шайба | |
| 23 | 2***1 | Щиток | |
| 24 | 2***0 | Трубопровод | |
| 25 | 2***0 | Трубопровод | |
| 26 | Б***0 | Болт М8х50 | |
| 27 | 0***3 | Скоба | |
| 28 | 0***2 | Втулка | |
| 29 | 0***7 | Втулка | |
| 30 | 6***2 | Скоба |
