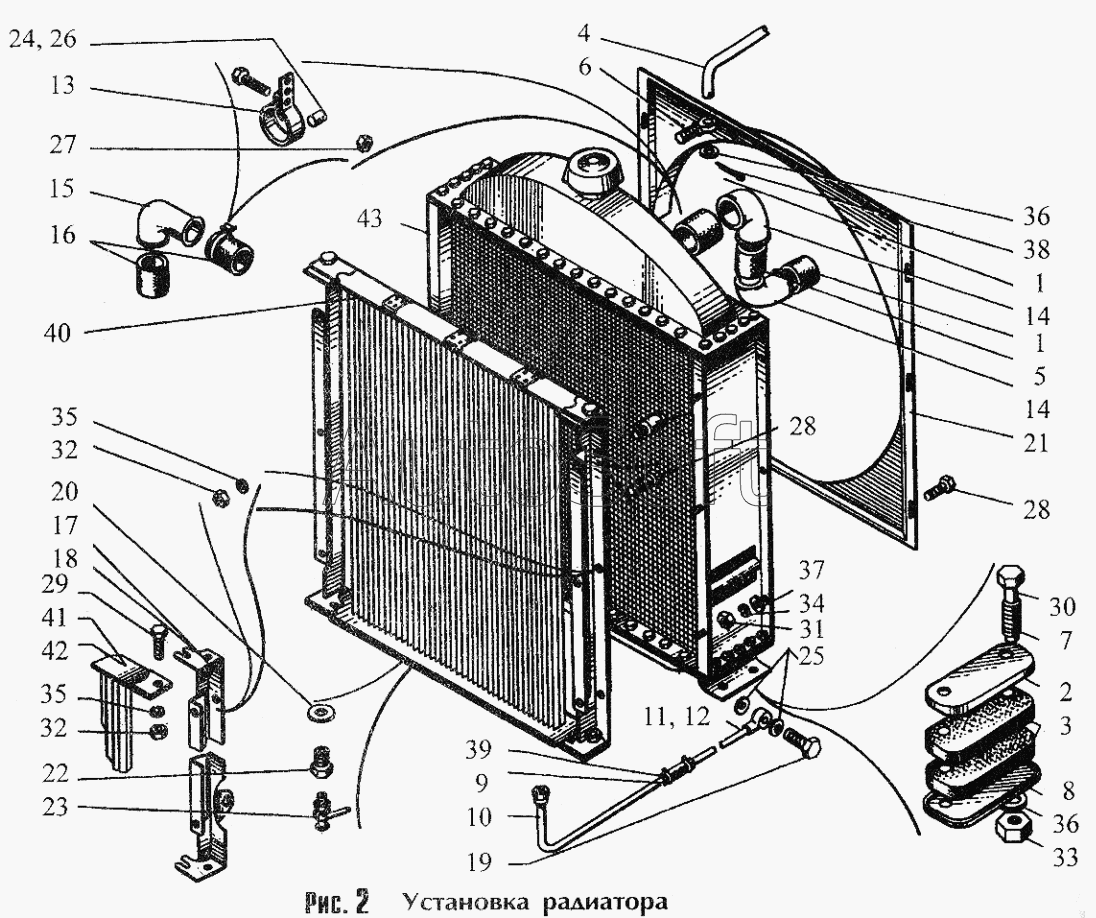

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Установка радиатора (225.02.10.00.000)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
32
33
34
35
35
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Рукав-деталь 58-70.5-90-0,3 (3,0) ОС Г 38.05325-83 | |
| 2 | 2***3 | Накладка | |
| 3 | 2***4 | Подушка | |
| 4 | 2***5 | Тяга | |
| 5 | 2***6 | Рукав-деталь 58-70.5-90-0,3 (3,0) ОС Г 38.05325-83 | |
| 6 | 2***9 | Серьга | |
| 7 | 2***2 | Втулка | |
| 8 | 2***3 | Чашка | |
| 9 | 2***5 | Рукав | |
| 10 | 2***0 | Маслопровод | |
| 11 | 2***0 | Маслопровод | |
| 12 | 2***1 | Маслопровод | |
| 13 | 2***0 | Хомут | |
| 14 | 2***2 | Труба | |
| 15 | 2***1 | Труба | |
| 16 | 2***1 | Переходник | |
| 17 | 2***0 | Стойка правая | |
| 18 | 2***0 | Стойка левая | |
| 19 | 2***0 | Болт зажимной | |
| 20 | 2***1 | Прокладка | |
| 21 | 2***0 | Диффузор | |
| 22 | 2***7 | Переходник | |
| 23 | 2***0 | Краник спускной | |
| 24 | 0***0 | Винт специальный | |
| 25 | 0***2 | Кольцо уплотнительное | |
| 26 | 0***0 | Шайба | |
| 27 | 0***0 | Гайка | |
| 28 | 9***9 | Болт М8х20 | |
| 29 | 9***2 | Болт М10х25 | |
| 30 | 9***5 | Болт М12х70 | |
| 31 | 9***5 | Гайка М8 | |
| 32 | 9***6 | Гайка М10 | |
| 33 | 9***3 | Гайка М12 | |
| 34 | 9***8 | Шайба 8.65Г | |
| 35 | 9***6 | Шайба 10.65Г | |
| 36 | 9***1 | Шайба 12 | |
| 37 | 9***0 | Шайба 8 | |
| 38 | 9***7 | Шплинт 3,2х25 | |
| 39 | 9***8 | Хомут | |
| 40 | 4***3 | Радиатор маслянный О4У.08.003 | |
| 41 | М***3 | Стойка масляного радиатора правая М04.08.115-3 | |
| 42 | М***9 | Стойка масляного радиатора левая М04.08.139 | |
| 43 | 4***3 | Редиатор водяной МО4У 13003-1 |
