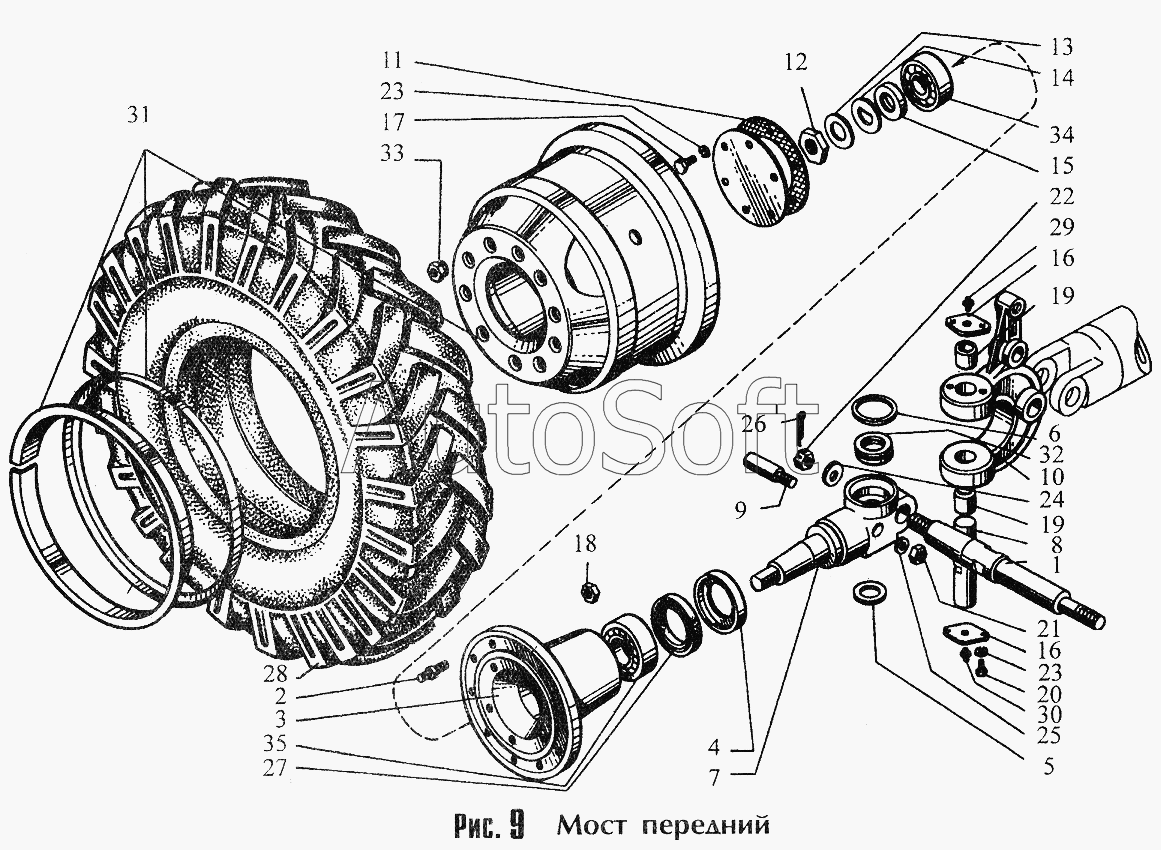

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Мост передний (225.56.00.00.000)
27
19
19
20
21
22
23
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Рычаг | |
| 2 | 2***2 | Шпилька | |
| 3 | 2***6 | Ступица переднего колеса | |
| 4 | 2***0 | Обойма | |
| 5 | 2***4 | Прокладка | |
| 6 | 2***5 | Сальник | |
| 7 | 2***1 | Ось левого колеса | |
| 8 | 2***4 | Ось поворота колеса | |
| 9 | 2***5 | Штифт | |
| 10 | 2***1 | Кронштейн | |
| 11 | 2***6 | Прокладка | |
| 12 | 2***2 | Гайка | |
| 13 | 2***1 | Кольцо | |
| 14 | 2***2 | Шайба | |
| 15 | 2***4 | Гайка | |
| 16 | 0***0 | Фланец | |
| 17 | 0***0 | Болт | |
| 18 | 0***6 | Гайка | |
| 19 | 0***1 | Втулка | |
| 20 | 9***9 | Болт М8х20 | |
| 21 | 9***3 | Гайка М12 | |
| 22 | 9***2 | Гайка 2М24х2 | |
| 23 | 9***8 | Шайба 8.65Г | |
| 24 | 9***6 | Шайба 24 | |
| 25 | 9***1 | Шайба 12 | |
| 26 | 9***6 | Шплинт 5х45 | |
| 27 | 9***9 | Манжета 1,2-90х120-1 | |
| 28 | 2***0 | Шина 370-508(14,00-20) | |
| 29 | 4***1 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | |
| 30 | 4***1 | Масленка 2.3.90УХЛ1 ГОСТ 19853-74 | |
| 31 | 4***1 | Колесо 8,5-20 дисковое в сборе | |
| 32 | 4***0 | Подшипник 8209 | |
| 33 | 4***1 | Гайка правая 50-3101040 (250712) | |
| 34 | 4***0 | Подшипник 7610 | |
| 35 | 4***4 | Подшипник 7613 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
