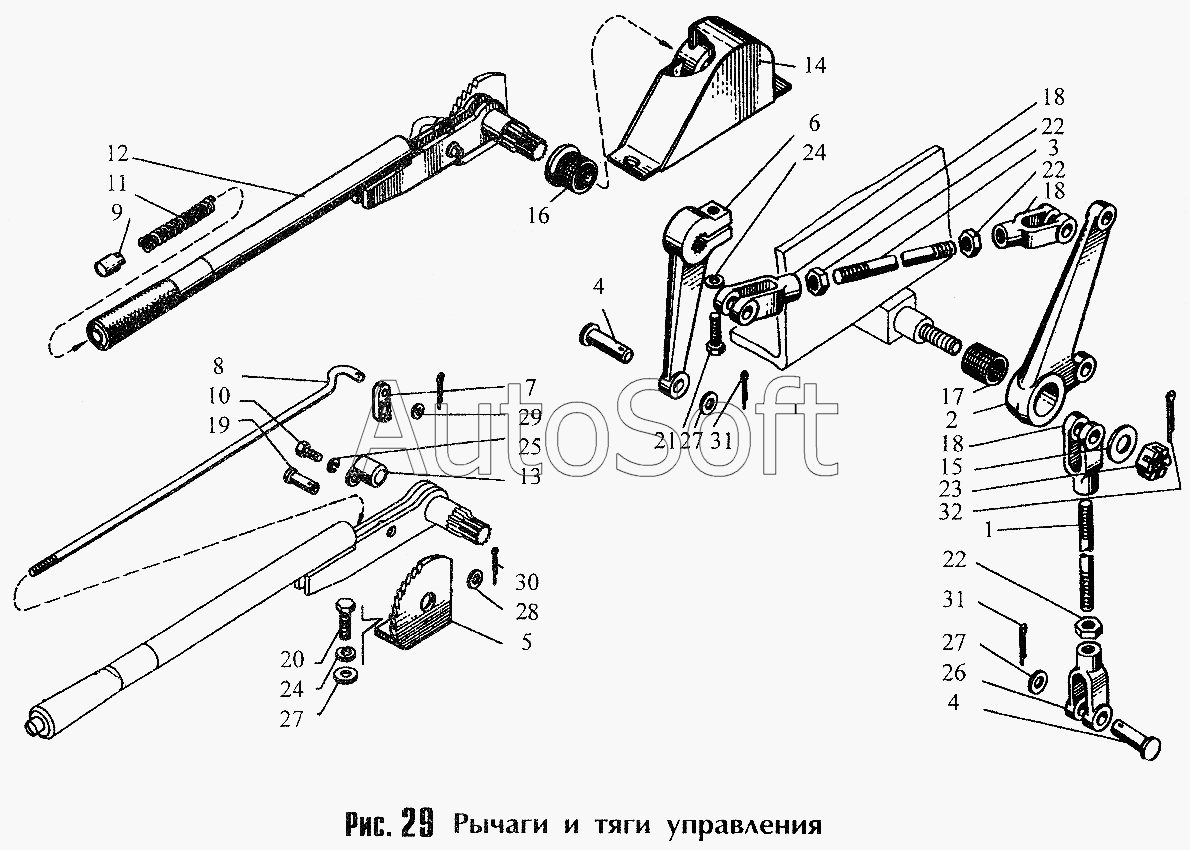

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Рычаги и тяги управления (225.04.03.00.000)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
22
23
24
24
25
26
27
27
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Тяга | |
| 2 | 2***1 | Рычаг | |
| 3 | 2***0 | Тяга | |
| 4 | 2***0 | Палец | |
| 5 | 2***1 | Сектор | |
| 6 | 1***2 | Рычаг | |
| 7 | 2***3 | Собачка | |
| 8 | 2***4 | Тяга | |
| 9 | 2***6 | Кнопка | |
| 10 | 2***7 | Болт | |
| 11 | 2***9 | Пружина | |
| 12 | 2***0 | Рычаг | |
| 13 | 2***0 | Ось | |
| 14 | 2***0 | Корпус | |
| 15 | 2***3 | Шайба | |
| 16 | 0***8 | Втулка | |
| 17 | 0***4 | Втулка | |
| 18 | 9***6 | Вилка М12 | |
| 19 | 9***9 | Ось 6-8В12х20 | |
| 20 | 9***2 | Болт М10х25 | |
| 21 | 9***4 | Болт М10х35 | |
| 22 | 9***3 | Гайка М12 | |
| 23 | 9***8 | Гайка М16 | |
| 24 | 9***6 | Шайба 10.65Г | |
| 25 | 9***9 | Шайба 6.65Г | |
| 26 | 9***6 | Шайба 24 | |
| 27 | 9***1 | Шайба 12 | |
| 28 | 9***0 | Шайба 8 | |
| 29 | 9***2 | Шайба 6 | |
| 30 | 9***2 | Шплинт 2х20 | |
| 31 | 9***7 | Шплинт 6,3х40 | |
| 32 | 9***5 | Шплинт 4х40 |
