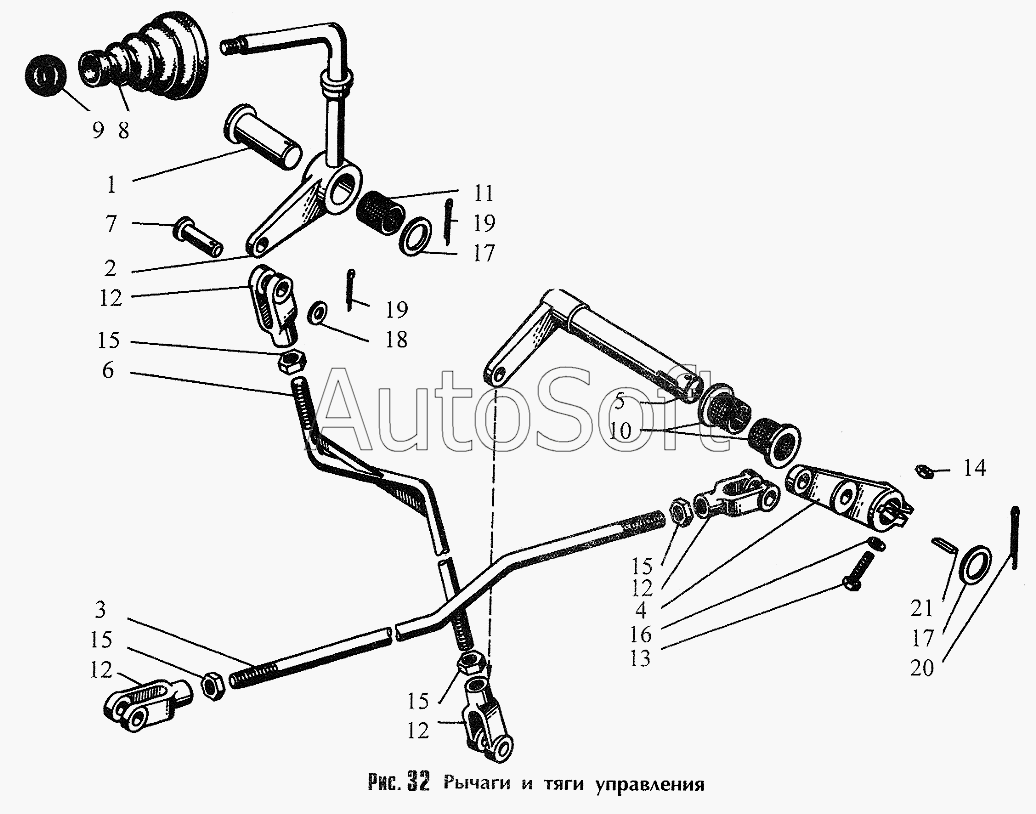

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Рычаги и тяги управления (225.04.03.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
14
15
15
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Ось | |
| 2 | 2***0 | Рычаг | |
| 3 | 2***5 | Тяга | |
| 4 | 2***1 | Рычаг | |
| 5 | 2***0 | Рычаг | |
| 6 | 2***0 | Тяга | |
| 7 | 2***0 | Палец | |
| 8 | 2***0 | Чехол | |
| 9 | 0***2 | Ручка шаровая | |
| 10 | 0***8 | Втулка | |
| 11 | 0***4 | Втулка | |
| 12 | 9***6 | Вилка М12 | |
| 13 | 9***4 | Болт М10х35 | |
| 14 | 9***6 | Гайка М10 | |
| 15 | 9***3 | Гайка М12 | |
| 16 | 9***6 | Шайба 10.65Г | |
| 17 | 9***6 | Шайба 24 | |
| 18 | 9***1 | Шайба 12 | |
| 19 | 9***7 | Шплинт 6,3х40 | |
| 20 | 9***2 | Шплинт 4х40 | |
| 21 | 9***3 | Шпонка 26х6х20 |
