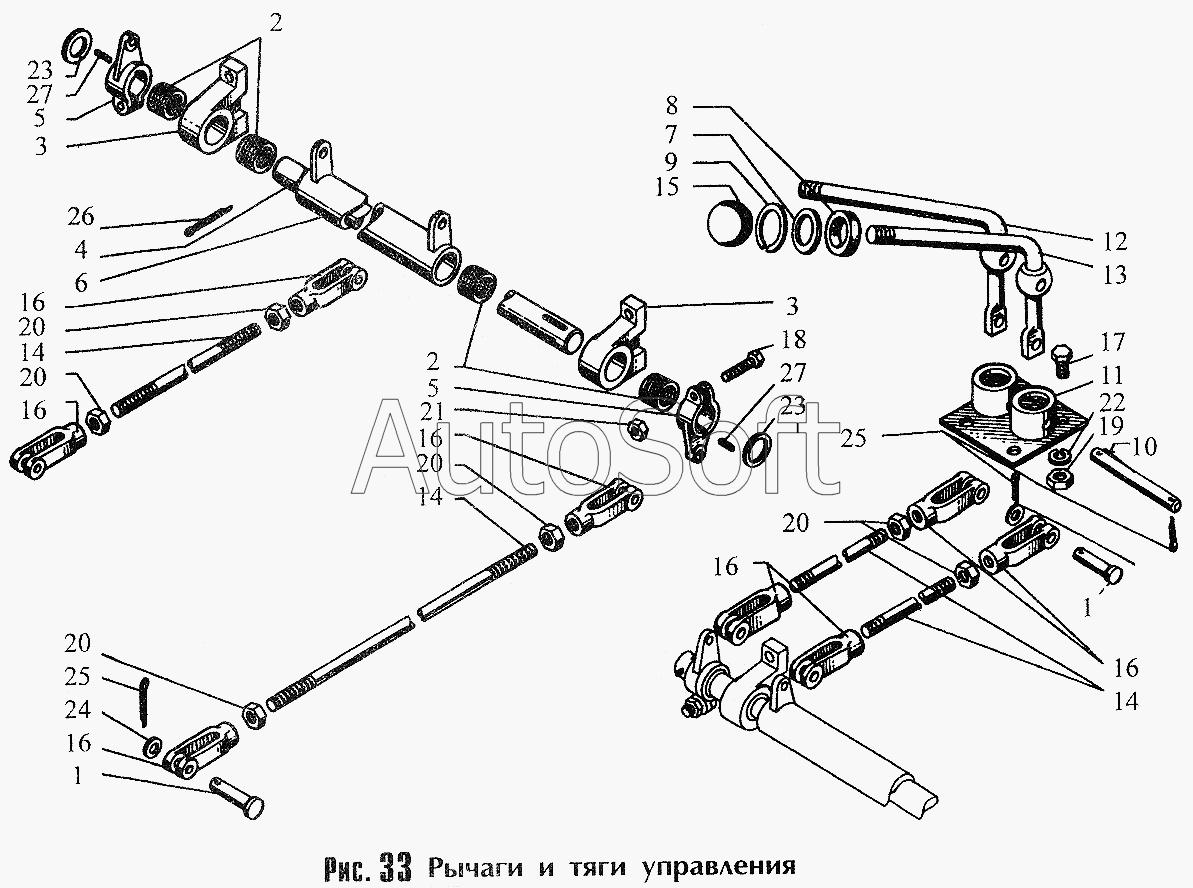

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Рычаги и тяги управления (225.04.03.00.000)
1
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
15
16
16
16
16
16
16
17
18
19
20
20
20
20
20
21
22
23
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Палец | |
| 2 | 2***1 | Втулка | |
| 3 | 2***2 | Опора | |
| 4 | 2***3 | Ось | |
| 5 | 2***4 | Рычаг | |
| 6 | 2***0 | Рычаг | |
| 7 | 2***1 | Прокладка | |
| 8 | 2***2 | Кольцо | |
| 9 | 2***4 | Кольцо | |
| 10 | 2***1 | Ось | |
| 11 | 2***0 | Корпус | |
| 12 | 2***0 | Рычаг | |
| 13 | 2***1 | Рычаг | |
| 14 | 2***3 | Тяга | |
| 15 | 0***2 | Ручка шаровая | |
| 16 | 9***4 | Вилка М10 | |
| 17 | 9***9 | Болт М8х20 | |
| 18 | 9***8 | Болт М8х30 | |
| 19 | 9***5 | Гайка М8 | |
| 20 | 9***6 | Гайка М10 | |
| 21 | 9***9 | Гайка 2М8 | |
| 22 | 9***8 | Шайба 8.65Г | |
| 23 | 9***2 | Шайба 20 | |
| 24 | 9***0 | Шайба 8 | |
| 25 | 9***2 | Шплинт 2х20 | |
| 26 | 9***5 | Шплинт 4х40 | |
| 27 | 9***3 | Шпонка 26х6х20 |
