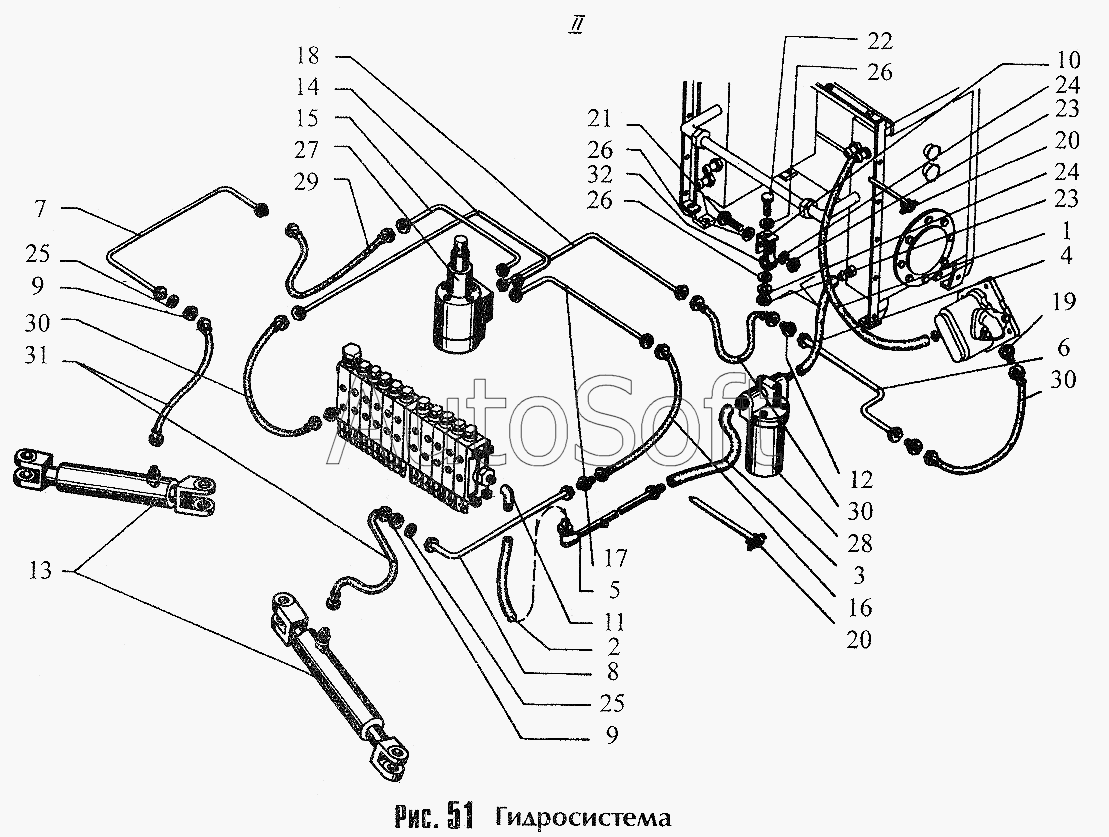

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Гидросистема (240.05.00.00.000)
17
32
31
30
30
30
29
28
27
26
26
26
25
25
24
24
23
23
22
21
20
20
19
18
1
16
15
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Рукав 20х29-1,6 | |
| 2 | 2***5 | Рукав 32х43-1,6 | |
| 3 | 2***6 | Рукав 32х43-1,6 | |
| 4 | 2***7 | Рукав 32х43-1,6 | |
| 5 | 2***0 | Труба | |
| 6 | 2***0 | Труба | |
| 7 | 2***0 | Труба | |
| 8 | 2***0 | Труба | |
| 9 | 2***8 | Гайка 2М22х1,5.7Н.8.06 | |
| 10 | 2***1 | Кронштейн | |
| 11 | 2***1 | Угольник | |
| 12 | 2***0 | Соединение 3-16 | |
| 13 | 2***0 | Цилиндр | |
| 14 | 2***0 | Труба | |
| 15 | 2***0 | Труба | |
| 16 | 2***1 | Рукав 12х2-1,6 | |
| 17 | 2***0 | Труба | |
| 18 | 2***0 | Труба | |
| 19 | 0***0 | Штуцер | |
| 20 | 9***3 | Хомут | |
| 21 | 9***0 | Болт М8х40 | |
| 22 | 9***4 | Болт М8х16 | |
| 23 | 9***5 | Гайка М8 | |
| 24 | 9***8 | Шайба 8.65Г | |
| 25 | 9***6 | Шайба 24 | |
| 26 | 9***7 | Шайба 8 | |
| 27 | 3***3 | Гидравлическое рулевое управление ХУ85-0/1 с предохран. клапаном кг/2А1/87 | |
| 28 | 4***9 | Фильтр 1.1.32-25 ИУ2 | |
| 29 | 4***6 | РВД 12х650УЭ | |
| 30 | 4***4 | РВД 12х450 | |
| 31 | 4***0 | РВД 12х1050УЭ | |
| 32 | 5***1 | Хомут |
