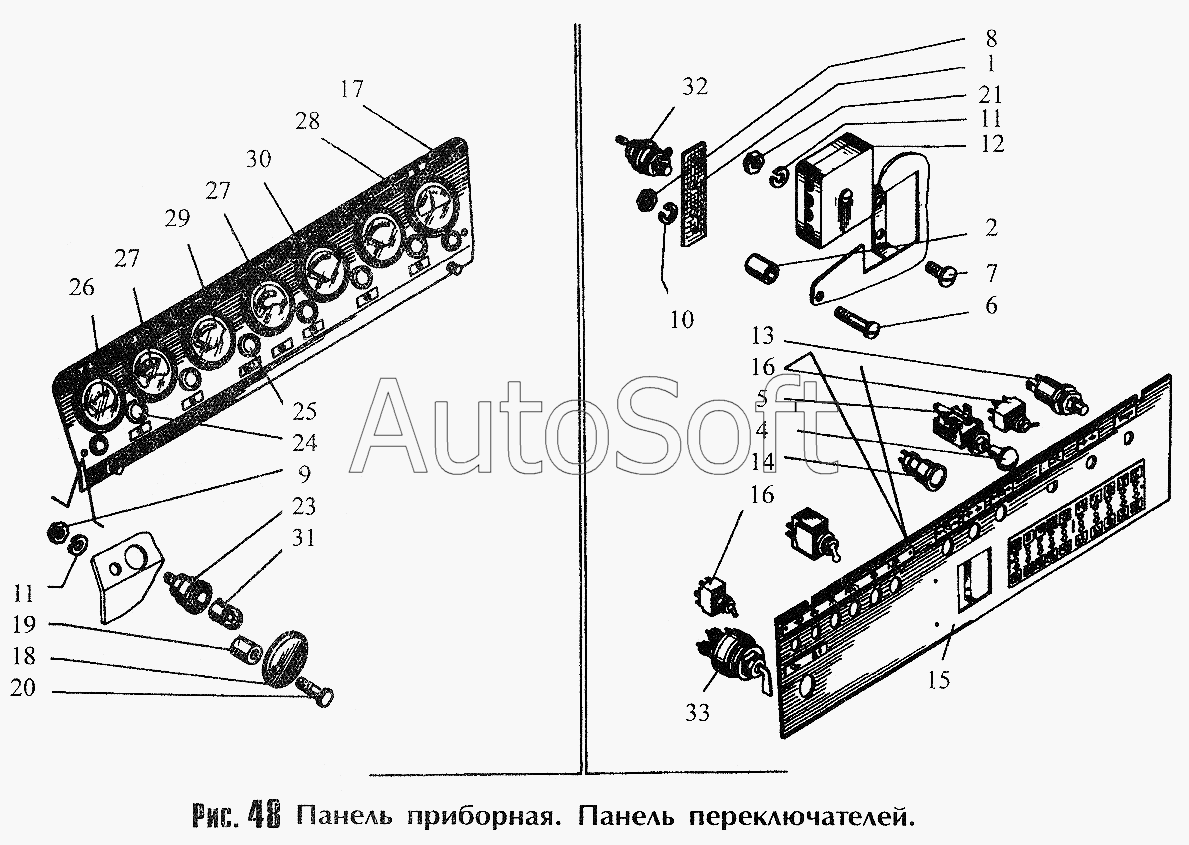

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Панель приборная (225.34.05.00.000), панель переключателей (225.34.08.03.000)
26
18
19
20
21
23
24
25
17
27
27
28
29
30
31
32
33
1
16
16
15
14
13
12
11
11
10
9
8
7
6
5
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Панель | |
| 2 | 2***3 | Трубка (труба 12х1,4) | |
| 3 | 2***0 | Панель | |
| 4 | 2***2 | Ручка | |
| 5 | 0***6 | Гайка | |
| 6 | 9***3 | Винт ВМ4х35 | |
| 7 | 9***6 | Винт М5х16 | |
| 8 | 9***6 | Гайка 2М4 | |
| 9 | 9***6 | Гайка 2М5 | |
| 10 | 9***1 | Шайба 4.65Г | |
| 11 | 9***4 | Шайба 5.65Г | |
| 12 | 4***4 | Блок предохранителей ПР11-К | |
| 13 | 4***2 | Включатель ВК322 | |
| 14 | 4***1 | Переключатель П-305 | |
| 15 | 4***8 | Фонарь контрольной лампы 121.3803 | |
| 16 | 5***4 | Переключатель П2Т-1 ВТО | |
| 17 | 2***0 | Панель приборная | |
| 18 | 2***1 | Крышка | |
| 19 | 2***7 | Трубка | |
| 20 | 9***2 | Болт М6х40 | |
| 21 | 9***6 | Гайка 2М5 | |
| 22 | 9***4 | Шайба 5.65Г | |
| 23 | 4***1 | Патрон лампы ПП158 | |
| 24 | 4***2 | Фонарь контрольной лампы 12.3803 | |
| 25 | 4***3 | Фонарь контрольной лампы 122.3803 | |
| 26 | 4***6 | Приемник указателя уровня топлива 13.3806 | |
| 27 | 4***5 | Приемник указателя температуры воды УК-133В | |
| 28 | 4***2 | Указатель тока АП-170 | |
| 29 | 4***2 | Манометр МД-219 | |
| 30 | 4***8 | Манометр НД-225 | |
| 31 | 5***9 | Лампа А12-1 | |
| 32 | 7***1 | Диод Д-242А | |
| 33 | 4***5 | Замок-включатель ВК-856 |
