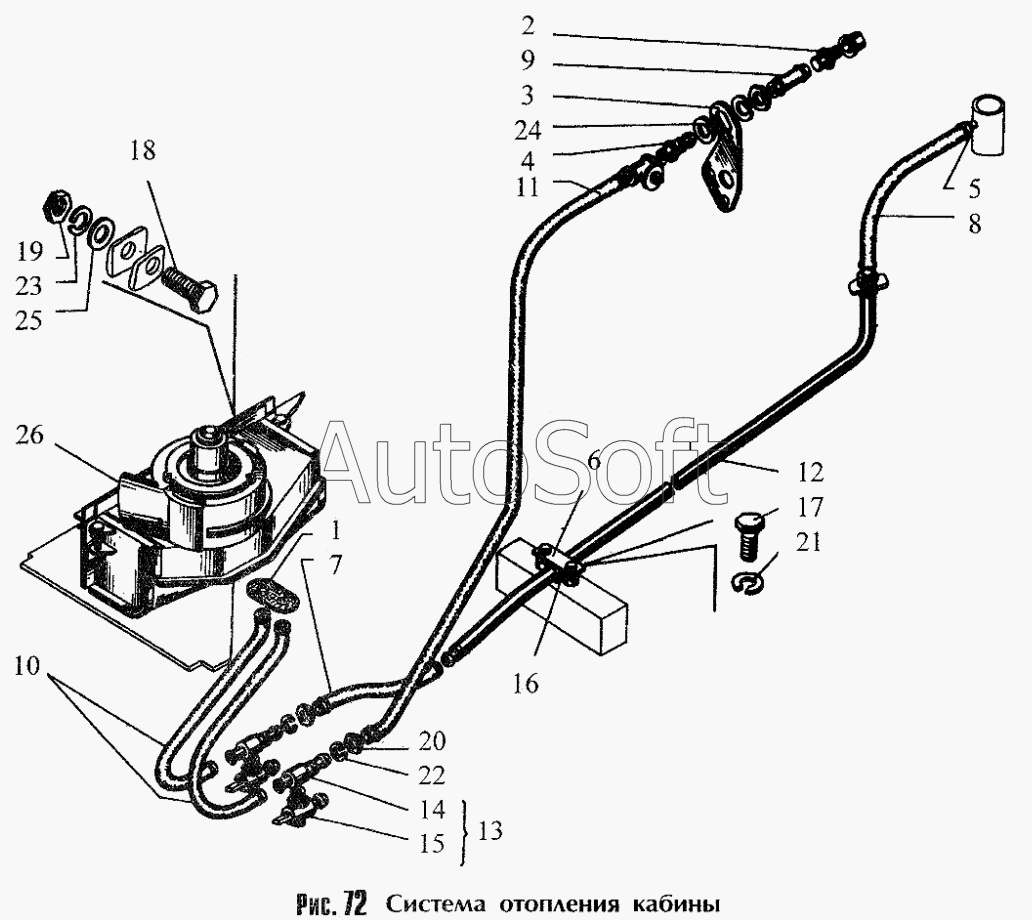

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Система отопления кабины (225.31.00.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Прокладка | |
| 2 | 2***6 | Ниппель | |
| 3 | 2***7 | Кронштейн | |
| 4 | 2***8 | Ниппель | |
| 5 | 2***2 | Ниппель | |
| 6 | 2***5 | Планка | |
| 7 | 2***6 | Рукав 16х25х16 | |
| 8 | 2***7 | Рукав 16х25-16 | |
| 9 | 2***8 | Рукав 16х25-1,6 (L=90) | |
| 10 | 2***9 | Рукав 16х25-16 | |
| 11 | 2***1 | Рукав 16х25-1,6 (L=1600) | |
| 12 | 2***0 | Труба | |
| 13 | 2***0 | Кран | |
| 14 | 2***1 | Ниппель | |
| 15 | 2***0 | Краник спускной | |
| 16 | 0***3 | Втулка | |
| 17 | 9***3 | Болт М8х30 | |
| 18 | 9***3 | Болт М6х20 | |
| 19 | 9***0 | Гайка М6 | |
| 20 | 9***2 | Гайка М24 | |
| 21 | 9***8 | Шайба 8.65Г | |
| 22 | 9***7 | Шайба 24.65Г | |
| 23 | 9***9 | Шайба 6.65Г | |
| 24 | 9***6 | Шайба 24 | |
| 25 | 9***2 | Шайба 6 | |
| 26 | 4***7 | Отопитель 377-8101010-20 |
