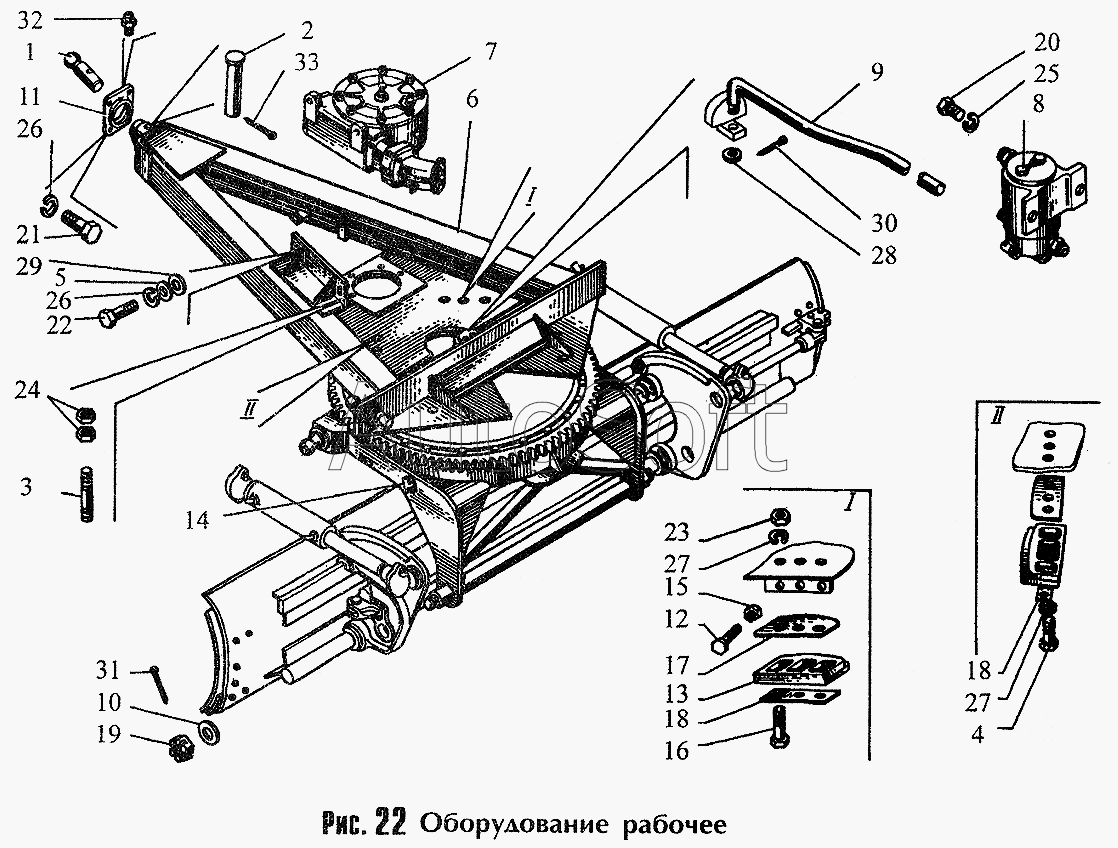

Каталог запасных частей к технике: Брянский Арсенал ДЗ-180А (2000). Оборудование рабочее (225.07.00.00.000)
26
26
18
18
19
20
21
22
23
24
25
17
27
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Штырь шаровой | |
| 2 | 2***2 | Ось | |
| 3 | 2***4 | Шпилька М20х70 | |
| 4 | 2***5 | Болт | |
| 5 | 2***8 | Шайба | |
| 6 | 2***0 | Рама тяговая | |
| 7 | 2***0 | Редуктор | |
| 8 | 2***0 | Шарнир гидравлический | |
| 9 | 2***7 | Водило | |
| 10 | 2***2 | Шайба | |
| 11 | 2***9 | Крышка | |
| 12 | 2***0 | Болт | |
| 13 | 2***1 | Плита | |
| 14 | 2***0 | Круг поворотный | |
| 15 | 2***5 | Гайка | |
| 16 | 2***7 | Болт | |
| 17 | 2***9 | Прокладка | |
| 18 | 2***1 | Планка | |
| 19 | 0***0 | Гайка | |
| 20 | 9***1 | Болт М16х30 | |
| 21 | 9***9 | Болт М20х50 | |
| 22 | 9***6 | Болт М20х60 | |
| 23 | 9***8 | Гайка М24х2 | |
| 24 | 9***2 | Гайка М20 | |
| 25 | 9***9 | Шайба 16.65Г | |
| 26 | 9***0 | Шайба 20.65Г | |
| 27 | 9***7 | Шайба 24.65Г | |
| 28 | 9***2 | Шайба 12х2 | |
| 29 | 9***2 | Шайба 20 | |
| 30 | 9***7 | Шплинт 3,2х25 | |
| 31 | 9***9 | Шплинт 6,3х63 | |
| 32 | 4***1 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | |
| 33 | 9***2 | Шплинт 4х40 |
