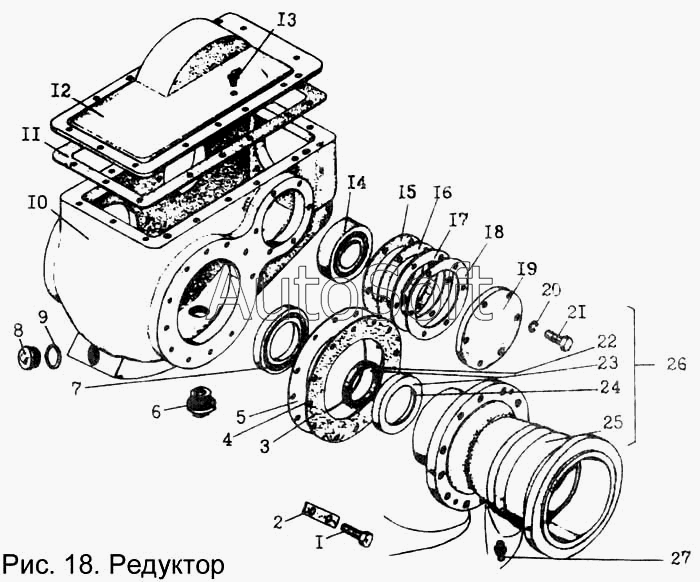

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М20-8gх60.46.06 ГОСТ 7796-70 | |
| 2 | 2***2 | Шайба | |
| 3 | 2***1 | Прокладка | |
| 4 | 2***2 | Прокладка | |
| 5 | 2***3 | Прокладка | |
| 6 | 0***0 | Пробка магнитная | |
| 7 | 4***5 | Подшипник 200712М ГОСТ 333-79 | |
| 8 | 0***8 | Пробка | |
| 9 | 0***3 | Прокладка | |
| 10 | 2***0 | Корпус | |
| 11 | 2***0 | Прокладка | |
| 12 | 2***9 | Крышка | |
| 13 | 4***1 | Масленка 2.3.90УХЛ1 ГОСТ 19853-74 | |
| 14 | 4***5 | Подшипник 7615А ГОСТ 520-71 | |
| 15 | 2***3 | Прокладка | |
| 16 | 2***1 | Прокладка | |
| 17 | 2***2 | Прокладка | |
| 18 | 2***3 | Прокладка | |
| 19 | 2***6 | Крышка | |
| 20 | Ш***0 | Шайба 16.65Г.06 ГОСТ 6402-70 | |
| 21 | Б***6 | Болт М16-8gх40.46.06 | |
| 22 | М***9 | Манжета 1.2-100х125-1 ГОСТ 8752-79 | |
| 23 | 2***0 | Манжетодержатель | |
| 24 | 2***1 | Манжетодержатель | |
| 25 | 2***1 | Горловина | |
| 26 | 2***0 | Горловина | |
| 27 | 4***1 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 |
