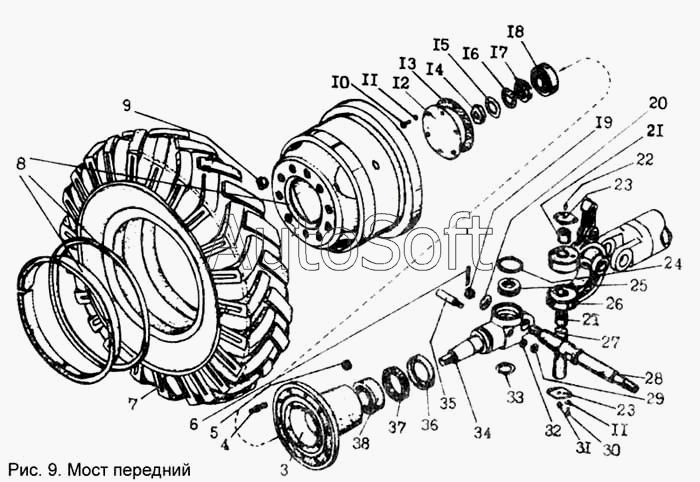

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Мост передний (Колесо и ступица)
30
22
23
23
24
25
26
27
28
29
21
21
31
32
33
34
35
36
37
38
12
4
5
6
7
8
9
10
11
11
3
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 2***6 | Ступица переднего колеса | |
| 4 | 2***4 | Шпилька | |
| 5 | 0***6 | Гайка | |
| 6 | Ш***9 | Шплинт 5х45.06 ГОСТ 397-79 | |
| 7 | 2***3 | Шина 370-508 | |
| 8 | 4***4 | Колесо дисковое | |
| 9 | 4***1 | Гайка правая 50-3101040 (250712) | |
| 10 | 0***0 | Болт | |
| 11 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6402-0 | |
| 12 | 2***5 | Крышка | |
| 13 | 2***6 | Прокладка | |
| 14 | 2***7 | Гайка | |
| 15 | 2***8 | Кольцо | |
| 16 | 2***9 | Шайба | |
| 17 | 2***0 | Гайка | |
| 18 | 4***2 | Подшипник 7610А ГОСТ 520-71 | |
| 19 | Г***3 | Гайка 2М24х2-7Н.8.06 ГОСТ 5918-73 | |
| 20 | Ш***8 | Шайба 24.02.Ст3кп.06 ГОСТ 11371-78 | |
| 21 | 0***2 | Втулка | |
| 22 | 4***1 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | |
| 23 | 0***0 | Фланец | |
| 24 | 2***5 | Сальник | |
| 25 | 4***1 | Подшипник 8209 ГОСТ 7872-89 | |
| 26 | 2***1 | Кронштейн | |
| 27 | 2***4 | Ось поворота колеса | |
| 28 | 2***1 | Рычаг | |
| 29 | Г***0 | Гайка М12-7Н.5.06 ГОСТ 5915-70 | |
| 30 | Б***0 | Болт М8-8gх20.46.06 ГОСТ 7796-70 | |
| 31 | 4***1 | Масленка 2.3.90УХЛ1 ГОСТ 19853-74 | |
| 32 | Ш***8 | Шайба 12х2.02.Ст3кп.06 ГОСТ 11371-78 | |
| 33 | 2***4 | Прокладка | |
| 34 | 2***1 | Ось левого колеса | |
| 35 | 2***5 | Штифт | |
| 36 | 2***0 | Обойма | |
| 37 | М***9 | Манжета 1.2-6х120-1 ГОСТ 9952-79 | |
| 38 | 4***7 | Подшипник 7613А ГОСТ 520-71 |
