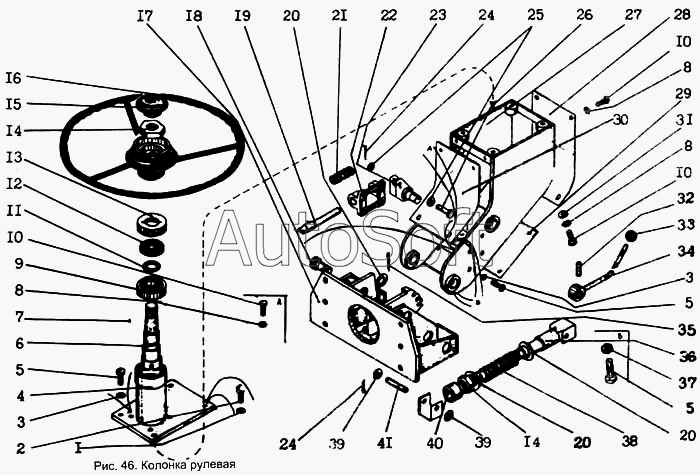

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Колонка рулевая
1
2
3
3
4
5
5
5
6
7
8
8
8
9
10
10
10
11
12
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6402-70 | |
| 2 | Б***0 | Болт М8-8gх30.46.06 ГОСТ 7796-70 | |
| 3 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 4 | 2***0 | Колонка | |
| 5 | Б***0 | Болт М10-8gх30.46.06 ГОСТ 7796-70 | |
| 6 | 2***0 | Вал | |
| 7 | 2***7 | Шпонка сегментная | |
| 8 | Ш***0 | Шайба 6.65Г.06 ГОСТ 6402-70 | |
| 9 | П***1 | Подшипник 60206К ГОСТ 7242-81 | |
| 10 | Б***0 | Болт М6-6gх20.46.06 ГОСТ 7798-70 | |
| 11 | К***0 | Кольцо Б30 ГОСТ 13940-80 | |
| 12 | М***9 | Манжета 1.2-30х52-1 ГОСТ 8752-79 | |
| 13 | 2***3 | Гайка | |
| 14 | Г***0 | Гайка М24х2-7Н.8.06 ГОСТ 5916-70 | |
| 15 | 2***2 | Заглушка | |
| 16 | 4***1 | Колесо рулевое 120-3402015 | |
| 17 | 2***0 | Кронштейн | |
| 18 | 2***1 | Ось | |
| 19 | 2***2 | Фиксатор | |
| 20 | Ш***а | Шайба | |
| 21 | 2***2 | Пружина | |
| 22 | 2***1 | Обойма | |
| 23 | 2***0 | Кронштейн | |
| 24 | Ш***9 | Шплинт 2,5х16.06 ГОСТ 397-79 | |
| 25 | Ш***8 | Шайба 8х1,4.02.Ст3кп.06 ГОСТ 11371-78 | |
| 26 | 2***3 | Ось | |
| 27 | 2***0 | Корпус | |
| 28 | 2***9 | Крышка | |
| 29 | 2***8 | Крышка | |
| 30 | 2***1 | Крышка | |
| 31 | Ш***8 | Шайба 6х1,4.02.Ст3кп.06 ГОСТ.11371-78 | |
| 32 | 2***1 | Штифт | |
| 33 | 0***2 | Ручка шаровая | |
| 34 | 2***0 | Рычаг | |
| 35 | Ш***9 | Шплинт 4х40,06 ГОСТ 397-79 | |
| 36 | 2***2 | Втулка | |
| 37 | Г***0 | Гайка М10-6Н.5.06 ГОСТ 5915-70 | |
| 38 | 2***3 | Пружина | |
| 39 | Ш***8 | Шайба 10.02.Ст3кп.06 ГОСТ 11371-78 | |
| 40 | 2***1 | Стержень | |
| 41 | 2***3 | Ось |
