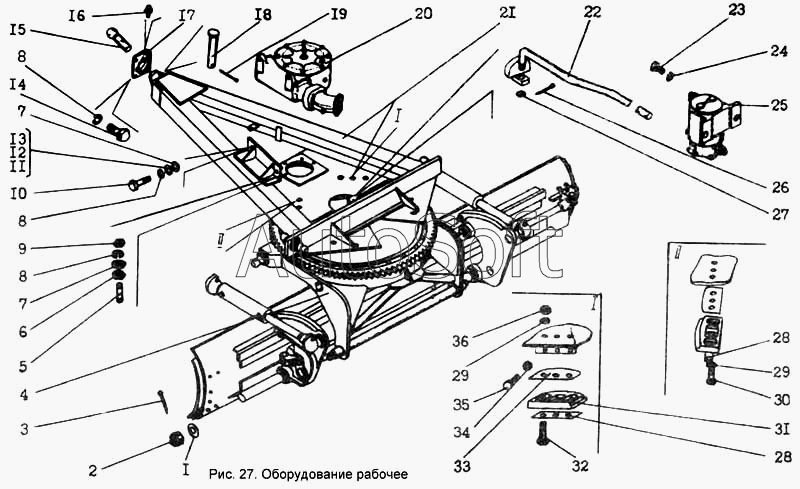

Каталог запасных частей к технике: Брянский Арсенал ДЗ-143. Оборудование рабочее
28
28
19
20
21
22
23
24
25
27
18
29
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
7
8
8
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шайба | |
| 2 | 0***0 | Гайка | |
| 3 | Ш***9 | Шплинт 6,3х63.06 ГОСТ 397-79 | |
| 4 | 2***0 | Круг поворотный | |
| 5 | 2***6 | Шпилька | |
| 6 | 2***7 | Втулка конусная | |
| 7 | Ш***8 | Шайба 20.02 Ст3кп,06 ГОСТ 11371-78 | |
| 8 | Ш***0 | Шайба 20.65Г.06 ГОСТ 640-70 | |
| 9 | 0***6 | Гайка | |
| 10 | Б***0 | Болт М20-8gх60.46.06 ГОСТ 7796-70 | |
| 11 | 2***8 | Шайба | |
| 12 | 2***1 | Шайба | |
| 13 | 2***2 | Шайба | |
| 14 | Б***0 | Болт М20-8gх50.46.06 ГОСТ 7796-70 | |
| 15 | 2***1 | Штырь шаровой | |
| 16 | 4***1 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | |
| 17 | 2***9 | Крышка | |
| 18 | 2***2 | Ось | |
| 19 | Ш***9 | Шплинт 4х40.06 ГОСТ 397-79 | |
| 20 | 2***0 | Редуктор | |
| 21 | 2***0 | Рама тяговая | |
| 22 | 2***7 | Водило | |
| 23 | Б***0 | Болт М16-8gх30.46.06 ГОСТ 7796-70 | |
| 24 | Ш***0 | Шайба 16.65 Г. 06 ГОСТ 602-70 | |
| 25 | 2***0 | Шарнир гидравлический | |
| 27 | Ш***2 | Шайба 12х2.02 | |
| 28 | 2***1 | Планка | |
| 29 | Ш***0 | Шайба 24.65.Г.06 ГОСТ 6402-70 | |
| 30 | 2***5 | Болт | |
| 31 | 2***1 | Плита | |
| 32 | 2***7 | Болт | |
| 33 | 2***9 | Прокладка | |
| 34 | 2***5 | Гайка | |
| 35 | 2***0 | Болт | |
| 36 | Г***6 | Гайка М24х2-7Н.8.06 |
