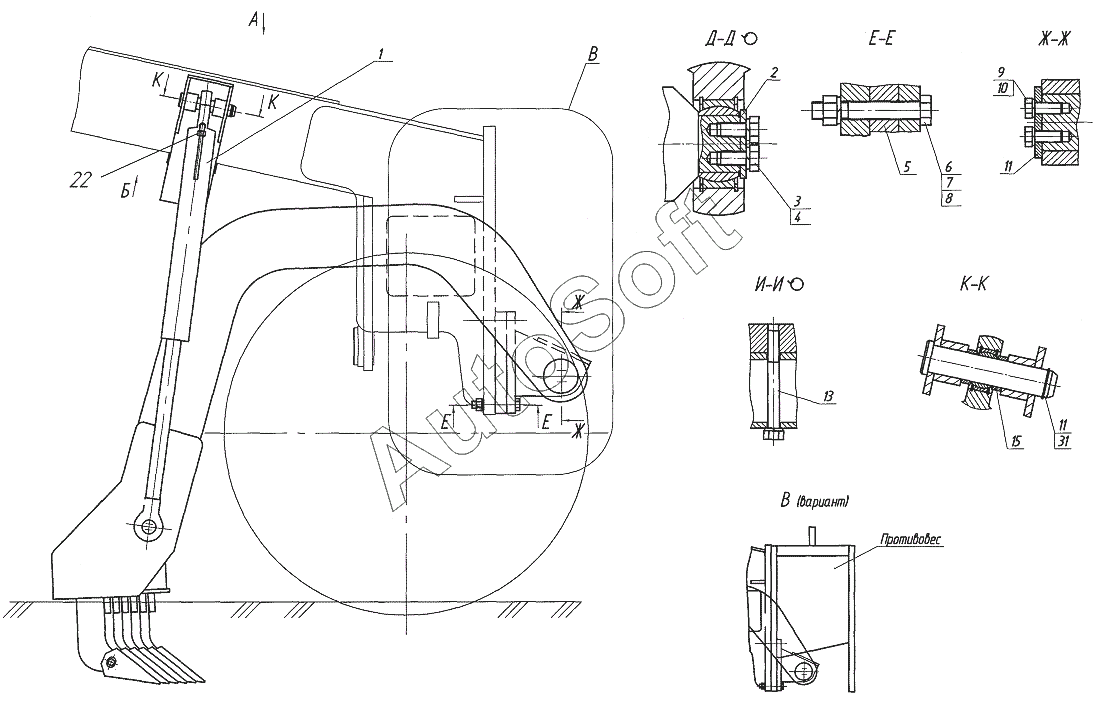

Каталог запасных частей к технике: Брянский Арсенал TG-140 (2019). Скарификатор
1
2
3
3
4
5
6
7
8
9
10
11
11
13
15
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***Э | Гидроцилиндр | |
| 2 | 1***1 | Шайба | |
| 3 | 1***0 | Кронштейн | |
| 3 | Б***0 | Болт М10х20 | |
| 4 | Ш***Г | Шайба 10 65Г | |
| 5 | 1***6 | Основание | |
| 6 | Б***0 | Болт М24х150 | |
| 7 | Г***4 | Гайка М24 | |
| 8 | Ш***Г | Шайба 24 65Г | |
| 9 | Б***0 | Болт М16х40 | |
| 10 | Ш***Г | Шайба 16 65Г | |
| 11 | 1***4 | Шайба | |
| 12 | 1***4 | Болт | |
| 13 | 1***5 | Втулка | |
| 14 | 1***2 | Ось | |
| 15 | В***0 | Кольцо В40 | |
| 16 | 1***0 | Рама | |
| 17 | 1***0 | Кронштейн | |
| 19 | 1***7 | Плита | |
| 20 | 1***0 | Зуб | |
| 21 | 1***8 | Клин | |
| 22 | 1***0 | Гидросистема скарификатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
