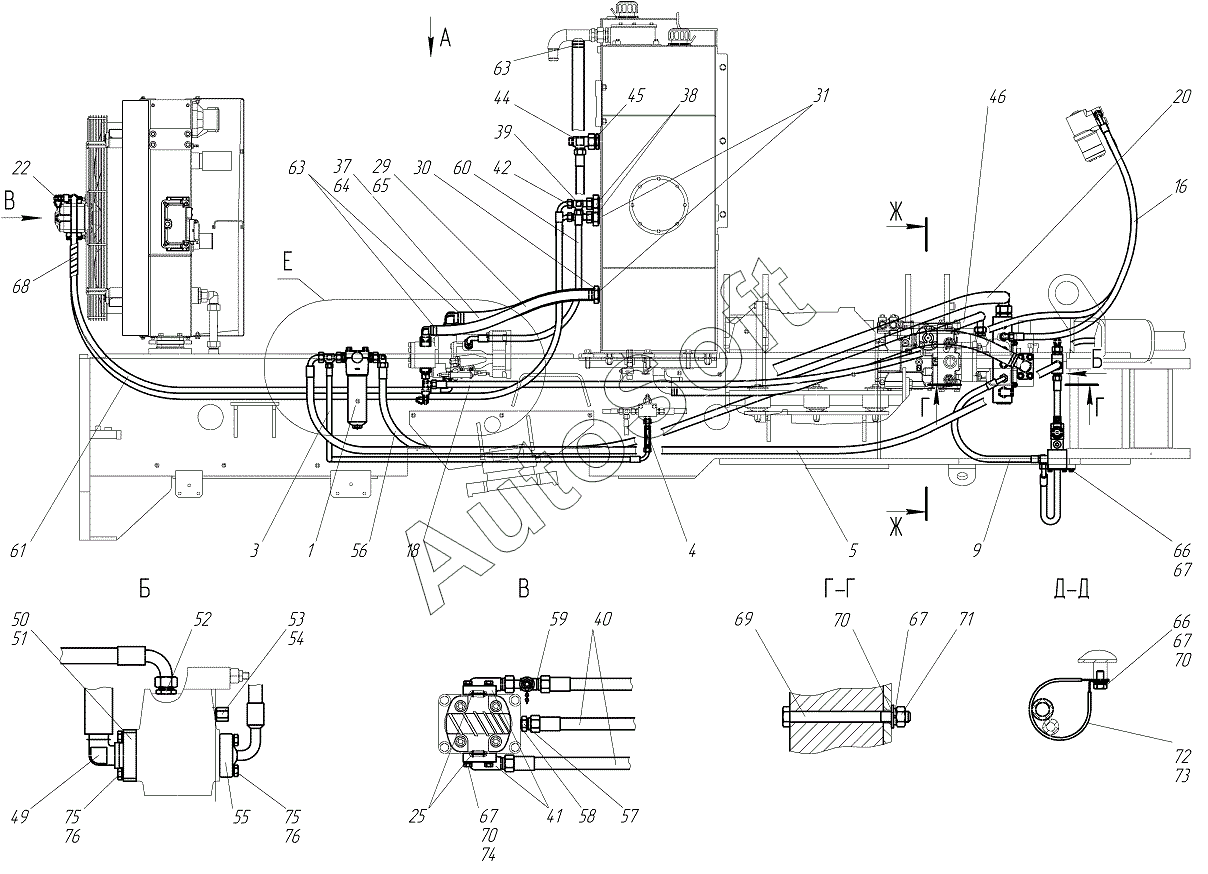

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Гидросистема рамы подмоторной
55
65
64
63
63
61
60
59
58
57
56
66
66
54
53
52
51
50
49
46
45
76
76
44
75
75
74
73
72
71
70
70
70
69
68
67
67
67
67
22
20
18
16
9
5
4
3
42
41
40
39
38
37
1
31
30
29
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Фильтр напорный | |
| 2 | 7***0 | Тройник | |
| 3 | Р***е | Рукав в сборе | |
| 4 | 7***0 | Клапан обратный | |
| 5 | Р***е | Рукав в сборе | |
| 6 | T***L | Адаптер TN119-18L | |
| 7 | 7***0 | Коллектор напорный | |
| 8 | Р***е | Рукав в сборе | |
| 9 | Р***е | Рукав в сборе | |
| 10 | 2***0 | Гидрораспределитель | |
| 11 | T***L | Адаптер | |
| 12 | T***2 | Адаптер | |
| 13 | Р***е | Рукав в сборе | |
| 14 | Р***е | Рукав в сборе | |
| 15 | Р***е | Рукав в сборе | |
| 16 | Р***е | Рукав в сборе | |
| 17 | T***L | Адаптер TN119-15L | |
| 18 | Р***е | Рукав в сборе | |
| 19 | 7***0 | Коллектор сливной | |
| 20 | 7***6 | Рукав | |
| 21 | T***L | Адаптер TN119-22L | |
| 22 | S***4 | Ниппель-манометр | |
| 23 | 2***0 | Тройник | |
| 24 | 7***1 | Фланец | |
| 25 | 0***0 | Кольцо 020-025-30 | |
| 26 | 0***0 | Кольцо 024-029-30 | |
| 27 | 7***1 | Фланец | |
| 28 | 7***3 | Угольник | |
| 29 | 7***3 | Рукав | |
| 30 | 7***8 | Штуцер | |
| 31 | 4***3 | Прокладка | |
| 32 | 0***6 | Кольцо 036-042-36 | |
| 33 | D***O | Полуфланец | |
| 34 | 7***4 | Угольник | |
| 35 | T***F | Адаптер | |
| 36 | 7***7 | Штуцер | |
| 37 | 7***1 | Рукав | |
| 38 | 7***1 | Штуцер | |
| 39 | 7***0 | Тройник | |
| 40 | Р***е | Рукав в сборе | |
| 41 | 7***2 | Патрубок | |
| 42 | 7***0 | Тройник | |
| 43 | 7***1 | Рукав | |
| 44 | 7***0 | Тройник | |
| 45 | T***R | Адаптер TN92GG-35LR | |
| 46 | Р***е | Рукав в сборе | |
| 47 | 7***1 | Тройник | |
| 48 | 7***8 | Рукав | |
| 49 | 7***4 | Угольник | |
| 50 | 7***1 | Фланец | |
| 51 | 0***0 | Кольцо 050-055-30 | |
| 52 | T***R | Адаптер TN92GG-22LR | |
| 53 | 7***6 | Переходник | |
| 54 | G***3 | Прокладка G1/4 М3 | |
| 55 | D***M | Полуфланец | |
| 56 | Р***е | Рукав в сборе | |
| 57 | 7***3 | Штуцер | |
| 58 | 1***3 | Прокладка 12М3 | |
| 59 | 7***0 | Тройник | |
| 60 | Р***е | Рукав в сборе | |
| 61 | Р***е | Рукав в сборе | |
| 62 | D***U | Полуфланец | |
| 63 | “***0 | Хомут червячный | |
| 64 | 2***0 | Спираль | |
| 65 | 7***1 | Спираль | |
| 66 | Б***6 | Болт М8х16 | |
| 67 | Ш***Г | Шайба 8 65Г | |
| 68 | S***2 | Спираль гибкая | |
| 69 | Б***0 | Болт | |
| 70 | Ш***8 | Шайба | |
| 71 | Г***8 | Гайка | |
| 72 | 2***4 | Хомут | |
| 73 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 74 | Б***8 | Болт | |
| 75 | Б***8 | Болт | |
| 76 | Ш***Г | Шайба 12 65Г | |
| 77 | “***7 | Хомут червячный | |
| 78 | 7***2 | Спираль | |
| 79 | Б***6 | Болт М10х16 | |
| 80 | Ш***Г | Шайба 10 65Г | |
| 81 | Ш***0 | Шайба С.10 | |
| 82 | Б***8 | Болт | |
| 83 | Ш***Г | Шайба 6 65Г | |
| 84 | Ш***6 | Шайба С.6 | |
| 85 | Б***8 | Болт | |
| 86 | Б***0 | Болт М8х60 |
