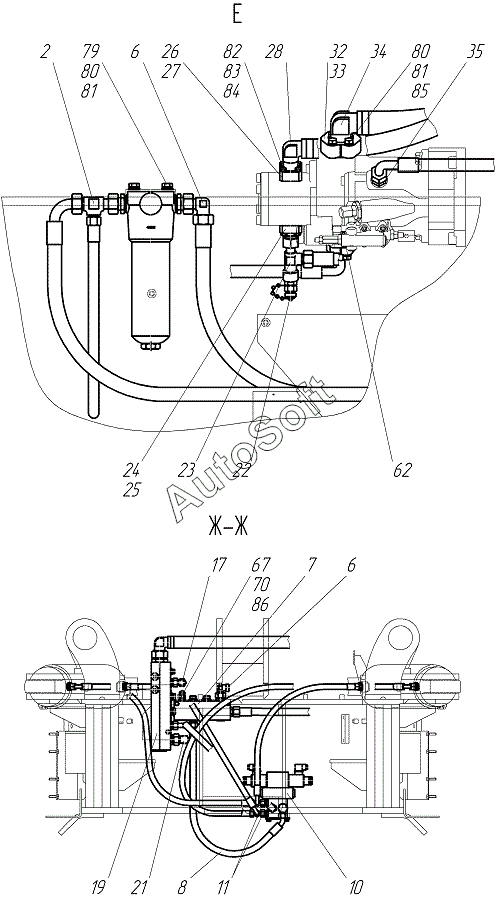

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Гидросистема рамы подмоторной
62
86
85
84
83
82
81
81
80
80
79
70
67
22
21
19
17
23
11
10
8
7
6
6
2
33
35
34
32
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Фильтр напорный | |
| 2 | 7***0 | Тройник | |
| 3 | Р***е | Рукав в сборе | |
| 4 | 7***0 | Клапан обратный | |
| 5 | Р***е | Рукав в сборе | |
| 6 | T***L | Адаптер TN119-18L | |
| 7 | 7***0 | Коллектор напорный | |
| 8 | Р***е | Рукав в сборе | |
| 9 | Р***е | Рукав в сборе | |
| 10 | 2***0 | Гидрораспределитель | |
| 11 | T***L | Адаптер | |
| 12 | T***2 | Адаптер | |
| 13 | Р***е | Рукав в сборе | |
| 14 | Р***е | Рукав в сборе | |
| 15 | Р***е | Рукав в сборе | |
| 16 | Р***е | Рукав в сборе | |
| 17 | T***L | Адаптер TN119-15L | |
| 18 | Р***е | Рукав в сборе | |
| 19 | 7***0 | Коллектор сливной | |
| 20 | 7***6 | Рукав | |
| 21 | T***L | Адаптер TN119-22L | |
| 22 | S***4 | Ниппель-манометр | |
| 23 | 2***0 | Тройник | |
| 24 | 7***1 | Фланец | |
| 25 | 0***0 | Кольцо 020-025-30 | |
| 26 | 0***0 | Кольцо 024-029-30 | |
| 27 | 7***1 | Фланец | |
| 28 | 7***3 | Угольник | |
| 29 | 7***3 | Рукав | |
| 30 | 7***8 | Штуцер | |
| 31 | 4***3 | Прокладка | |
| 32 | 0***6 | Кольцо 036-042-36 | |
| 33 | D***O | Полуфланец | |
| 34 | 7***4 | Угольник | |
| 35 | T***F | Адаптер | |
| 36 | 7***7 | Штуцер | |
| 37 | 7***1 | Рукав | |
| 38 | 7***1 | Штуцер | |
| 39 | 7***0 | Тройник | |
| 40 | Р***е | Рукав в сборе | |
| 41 | 7***2 | Патрубок | |
| 42 | 7***0 | Тройник | |
| 43 | 7***1 | Рукав | |
| 44 | 7***0 | Тройник | |
| 45 | T***R | Адаптер TN92GG-35LR | |
| 46 | Р***е | Рукав в сборе | |
| 47 | 7***1 | Тройник | |
| 48 | 7***8 | Рукав | |
| 49 | 7***4 | Угольник | |
| 50 | 7***1 | Фланец | |
| 51 | 0***0 | Кольцо 050-055-30 | |
| 52 | T***R | Адаптер TN92GG-22LR | |
| 53 | 7***6 | Переходник | |
| 54 | G***3 | Прокладка G1/4 М3 | |
| 55 | D***M | Полуфланец | |
| 56 | Р***е | Рукав в сборе | |
| 57 | 7***3 | Штуцер | |
| 58 | 1***3 | Прокладка 12М3 | |
| 59 | 7***0 | Тройник | |
| 60 | Р***е | Рукав в сборе | |
| 61 | Р***е | Рукав в сборе | |
| 62 | D***U | Полуфланец | |
| 63 | “***0 | Хомут червячный | |
| 64 | 2***0 | Спираль | |
| 65 | 7***1 | Спираль | |
| 66 | Б***6 | Болт М8х16 | |
| 67 | Ш***Г | Шайба 8 65Г | |
| 68 | S***2 | Спираль гибкая | |
| 69 | Б***0 | Болт | |
| 70 | Ш***8 | Шайба | |
| 71 | Г***8 | Гайка | |
| 72 | 2***4 | Хомут | |
| 73 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 74 | Б***8 | Болт | |
| 75 | Б***8 | Болт | |
| 76 | Ш***Г | Шайба 12 65Г | |
| 77 | “***7 | Хомут червячный | |
| 78 | 7***2 | Спираль | |
| 79 | Б***6 | Болт М10х16 | |
| 80 | Ш***Г | Шайба 10 65Г | |
| 81 | Ш***0 | Шайба С.10 | |
| 82 | Б***8 | Болт | |
| 83 | Ш***Г | Шайба 6 65Г | |
| 84 | Ш***6 | Шайба С.6 | |
| 85 | Б***8 | Болт | |
| 86 | Б***0 | Болт М8х60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
