Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Оборудование рабочее
3
24
29
30
31
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
53
54

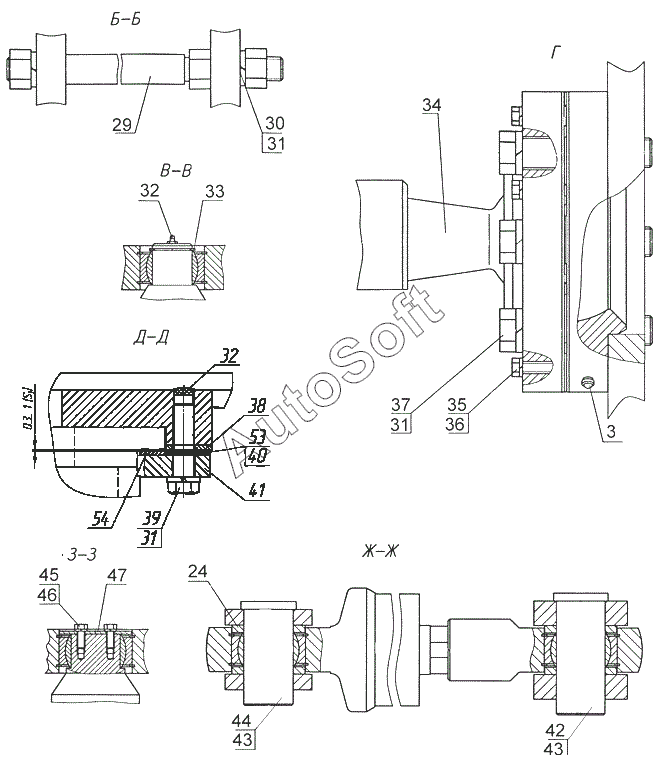

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***6 | Болт М16-6gх40.58.016 | |
| 2 | Ш***6 | Шайба | |
| 3 | М***6 | Масленка 1.3.Ц6 | |
| 4 | 2***2 | Крышка | |
| 5 | 7***0 | Кронштейн | |
| 6 | 2***1 | Вилка | |
| 7 | 2***0 | Втулка | |
| 8 | 2***2 | Гидроцилиндр | |
| 9 | 2***0 | Гидроцилиндр фиксации | |
| 10 | Б***т | Болт | |
| 11 | Ш***а | Шайба | |
| 12 | 7***0 | Гидроцилиндр | |
| 13 | 7***0 | Круг поворотный | |
| 14 | 7***0 | Рама тяговая | |
| 15 | 7***5 | Палец | |
| 16 | Ш***6 | Шплинт | |
| 17 | 2***3 | Опора | |
| 18 | 2***5 | Прокладка | |
| 19 | 2***1 | Прокладка | |
| 20 | 2***4 | Опора | |
| 21 | 1***7 | Шайба | |
| 22 | 7***6 | Ось | |
| 23 | Ш***6 | Шплинт | |
| 24 | 2***2 | Втулка | |
| 25 | 2***7 | Гайка | |
| 26 | 2***8 | Шайба | |
| 27 | Ш***6 | Шплинт | |
| 28 | 7***0 | Кронштейн | |
| 29 | 7***3 | Стяжка | |
| 30 | Г***Г | Гайка | |
| 31 | Ш***6 | Шайба | |
| 32 | 1***9 | Заглушка | |
| 33 | К***с | Кольцо | |
| 34 | 7***4 | Шкворень | |
| 35 | Б***6 | Болт М10-6gх40.58.016 | |
| 36 | Ш***6 | Шайба | |
| 37 | Б***6 | Болт М24х2-8gх100.46.06 | |
| 38 | 7***7 | Прокладка | |
| 39 | 2***7 | Болт | |
| 40 | 7***2 | Прокладка | |
| 41 | 7***5 | Сектор | |
| 42 | 2***1 | Палец | |
| 43 | К***с | Кольцо | |
| 44 | 2***0 | Палец | |
| 45 | Б***6 | Болт | |
| 46 | Ш***6 | Шайба | |
| 47 | 2***8 | Шайба | |
| 48 | 7***0 | Кронштейн | |
| 49 | Г***S | Гидроцилиндр | |
| 50 | Г***S | Гидроцилиндр | |
| 51 | 7***0 | Отвал | |
| 52 | Г***S | Гидроцилиндр | |
| 53 | 7***1 | Прокладка | |
| 54 | 7***2 | Накладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
