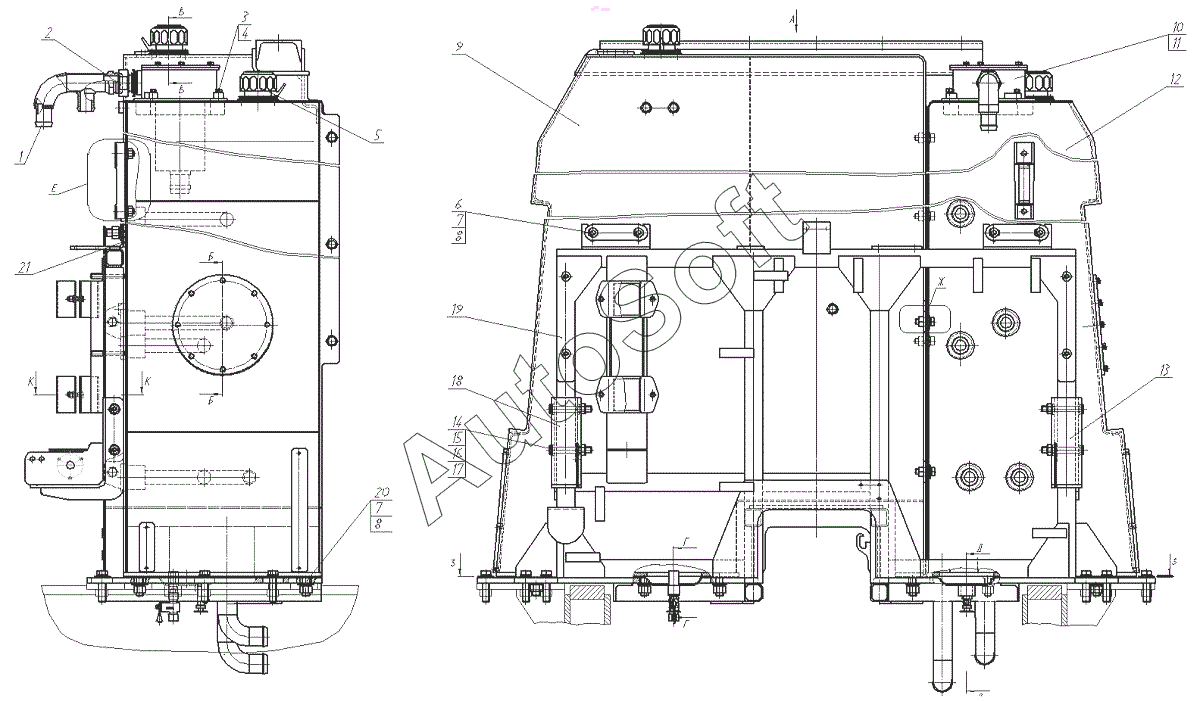

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Блок баков
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Коллектор | |
| 2 | T***R | Адаптер TN126A GG-35LR | |
| 3 | Б***6 | Болт М10-6gх30.58.016 | |
| 4 | Ш***6 | Шайба | |
| 5 | T***1 | Горловина заливная | |
| 6 | 7***0 | Шайба | |
| 7 | Г***6 | Гайка | |
| 8 | Ш***6 | Шайба | |
| 9 | 7***0 | Бак топливный | |
| 10 | 0***2 | Кольцо 038-042-25-2-2 | |
| 11 | M***T | Фильтр сливной | |
| 12 | 7***3 | Бак масляный | |
| 13 | 7***0 | Кронштейн | |
| 14 | Б***6 | Болт | |
| 15 | Г***6 | Гайка | |
| 16 | Ш***6 | Шайба | |
| 17 | Ш***6 | Шайба | |
| 18 | 7***1 | Кронштейн | |
| 19 | 7***0 | Оборудование каркаса | |
| 20 | 7***5 | Шайба | |
| 21 | 7***4 | Прокладка | |
| 22 | 7***1 | Шайба | |
| 23 | Б***6 | Болт | |
| 24 | 7***1 | Шайба | |
| 25 | К***5 | Кран топливный | |
| 26 | 1***0 | Кран сливной в сборе | |
| 27 | L***1 | Уравнемер | |
| 28 | К***8 | Пробка магнитная | |
| 29 | 7***4 | Прокладка | |
| 30 | 7***2 | Хомут | |
| 31 | Г***6 | Гайка М8-6Н.6.016 | |
| 32 | Ш***6 | Шайба | |
| 33 | Ш***6 | Шайба | |
| 34 | 1***2 | Кольцо 165-175-58-2-2 | |
| 35 | 2***1 | Крышка | |
| 36 | Б***6 | Болт М8-6gх30.58.016 | |
| 37 | 7***2 | Прокладка | |
| 38 | 2***0 | Прокладка | |
| 39 | 7***7 | Шайба | |
| 40 | Б***6 | Болт | |
| 41 | 7***3 | Прокладка |
