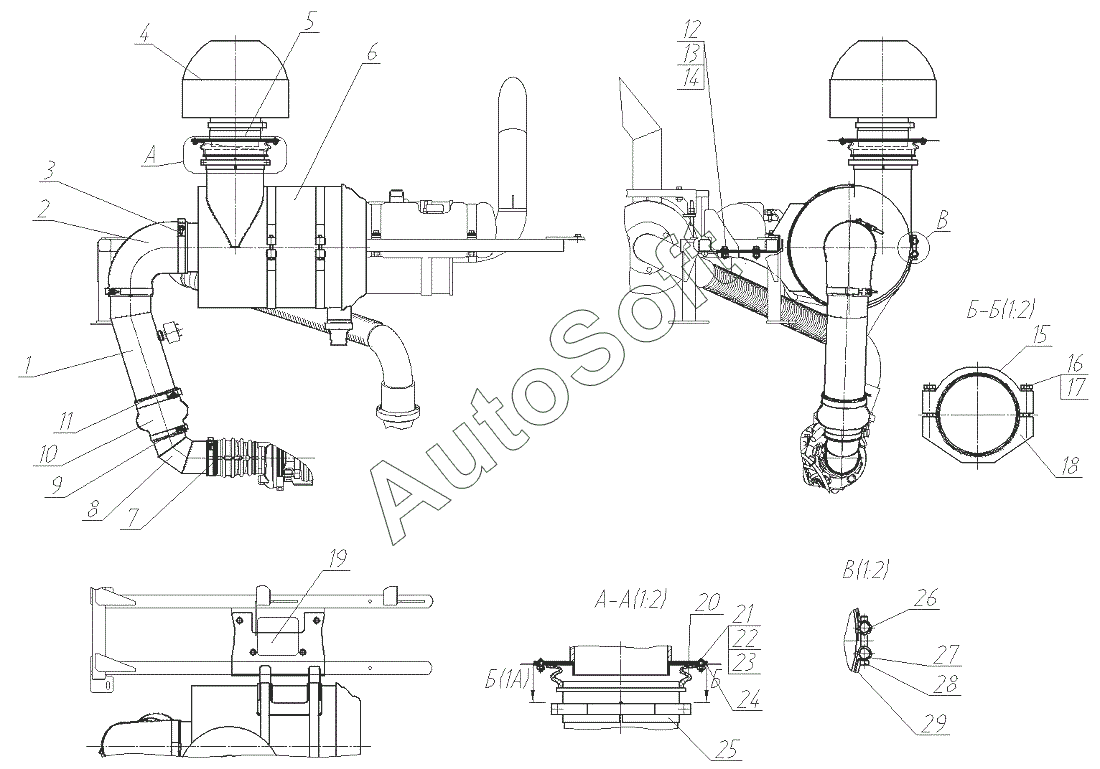

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2018). Установка воздухоочистителя
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Патрубок | |
| 2 | 3***S | Патрубок | |
| 3 | R***4 | Хомут силовой одноболтовый | |
| 4 | А***0 | Моноциклон АР8410 | |
| 5 | 7***0 | Переходник | |
| 6 | Ф***0 | Фильтр воздушный | |
| 7 | R***2 | Хомут силовой одноболтовый | |
| 8 | 7***0 | 771.02.04.02.000 | |
| 9 | R***1 | Хомут силовой одноболтовый | |
| 10 | 3***S | Рукав переходной | |
| 11 | R***9 | Хомут силовой одноболтовый | |
| 12 | Б***6 | Болт М10-6gх30.58.016 | |
| 13 | Г***6 | Гайка М10-6Н.5.06 | |
| 14 | Ш***6 | Шайба | |
| 15 | 7***7 | Хомут | |
| 16 | Б***6 | Болт | |
| 17 | Ш***6 | Шайба | |
| 18 | 7***6 | Хомут | |
| 19 | 7***0 | Кронштейн | |
| 20 | 7***4 | Патрубок | |
| 21 | В***6 | Винт | |
| 22 | Г***6 | Гайка | |
| 23 | Ш***6 | Шайба | |
| 24 | 7***8 | Прокладка | |
| 25 | 7***5 | Переходник | |
| 26 | 2***0 | Бонка | |
| 27 | 2***9 | Бонка | |
| 28 | Б***6 | Болт | |
| 29 | 7***1 | Стяжка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
