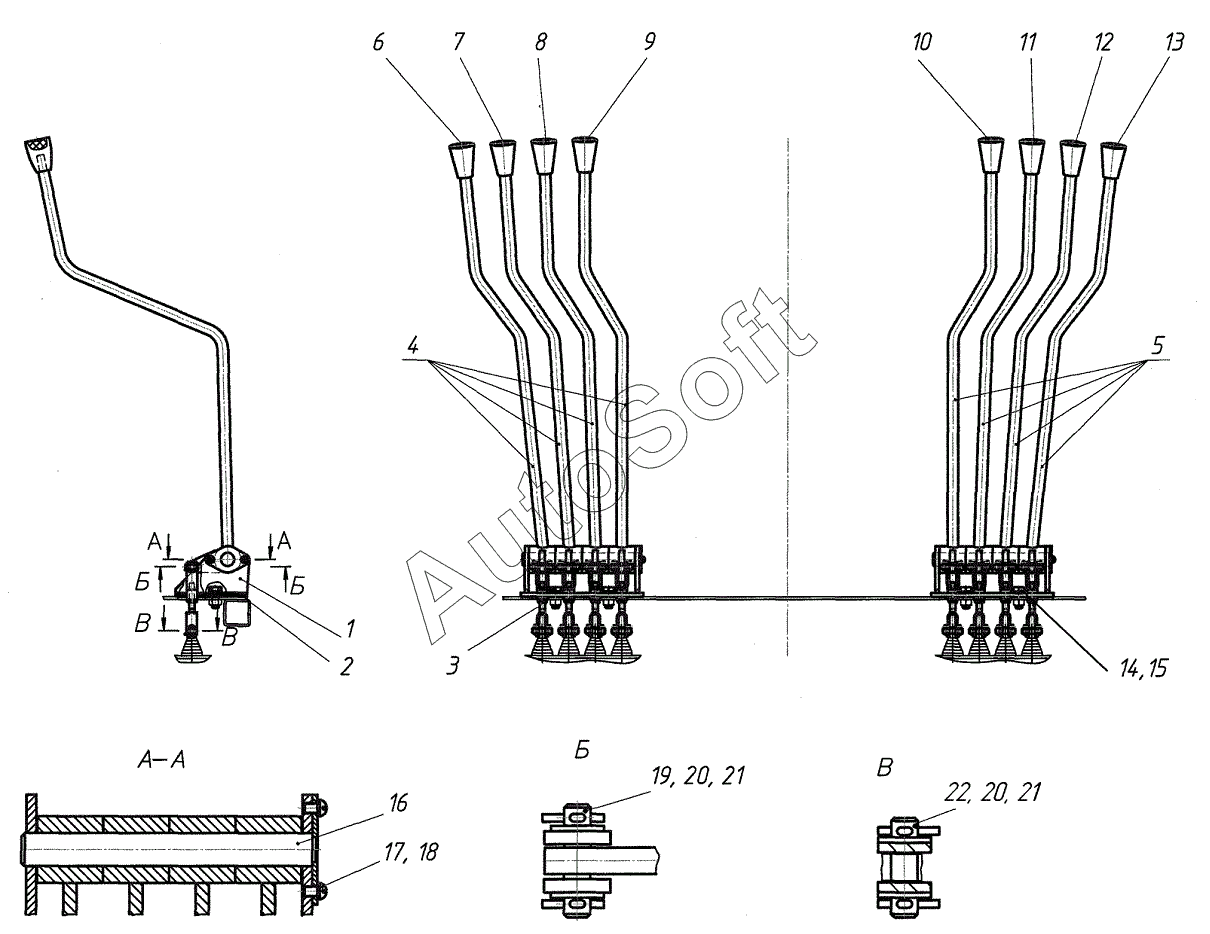

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07 (2019). Установка рычагов
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Кронштейн | |
| 2 | 2***1 | Прокладка | |
| 3 | 2***0 | Тяга | |
| 4 | 2***0 | Рычаг | |
| 5 | 2***1 | Рычаг | |
| 6 | 2***3 | Табличка | |
| 7 | 2***4 | Табличка | |
| 8 | 2***9 | Табличка | |
| 9 | 2***5 | Табличка | |
| 10 | 2***6 | Табличка | |
| 11 | 2***6 | Ручка | |
| 11 | 2***1 | Табличка | |
| 12 | 2***2 | Табличка | |
| 13 | 2***8 | Табличка | |
| 14 | Б***5 | Болт М10х35 | |
| 15 | Ш***Г | Шайба 10 65Г | |
| 16 | 2***0 | Ось | |
| 17 | В***0 | Винт В.М6х10 | |
| 18 | Ш***Г | Шайба 6 65Г | |
| 19 | 7***5 | Палец | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***6 | Шплинт 2,5х16 | |
| 22 | 2***5 | Палец |
