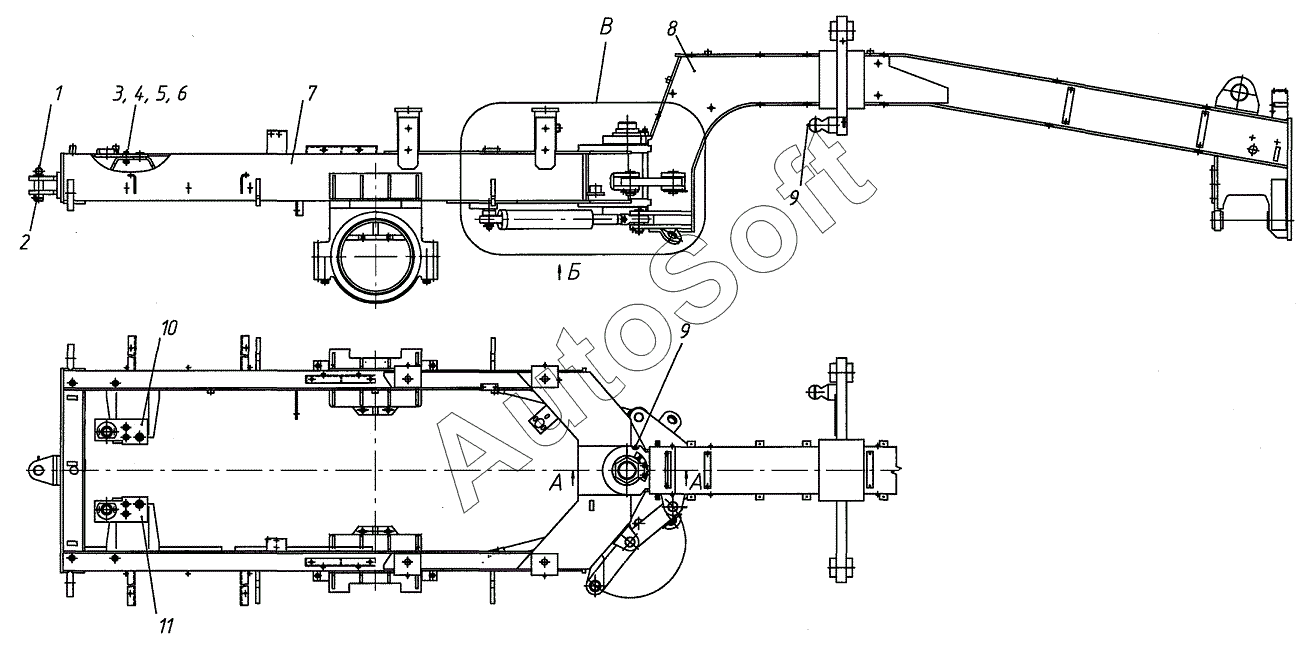

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07 (2019). Рама
1
2
3
4
5
6
7
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Палец | |
| 2 | 2***5 | Защелка | |
| 3 | 2***6 | Болт | |
| 4 | Г***6 | Гайка М16 | |
| 5 | Ш***6 | Шайба | |
| 6 | Ш***5 | Шплинт 3,2х25 | |
| 7 | 2***0 | Оборудование подмоторной рамы | |
| 8 | 2***0 | Оборудование хребтовой рамы | |
| 9 | М***3 | Масленка 1.3 | |
| 10 | 2***0 | Кронштейн | |
| 11 | 2***1 | Кронштейн | |
| 13 | 7***3 | Вкладыш | |
| 14 | 7***2 | Крышка | |
| 15 | 7***5 | Штифт | |
| 16 | 7***4 | Гайка | |
| 17 | Б***5 | Болт М12х25 | |
| 18 | Ш***Г | Шайба 12 65Г | |
| 19 | 7***6 | Ригель | |
| 20 | 1***2 | Кольцо115-125-58-2-2 | |
| 21 | G***X | Подшипник | |
| 22 | 7***0 | Ось | |
| 23 | Г***Э | Гидроцилиндр | |
| 24 | 2***2 | Кронштейн | |
| 25 | 0***0 | Ось | |
| 26 | 2***3 | Шайба | |
| 27 | В***5 | Кольцо В45 | |
| 28 | 2***4 | Тяга | |
| 29 | 2***3 | Ось | |
| 30 | 2***3 | Шайба | |
| 31 | Г***4 | Гайка М24 | |
| 32 | Ш***5 | Шплинт 5х45 | |
| 33 | 2***0 | Опора | |
| 34 | 2***5 | Кольцо | |
| 35 | 2***1 | Ось | |
| 38 | Ш***0 | Шплинт 8х80 |
