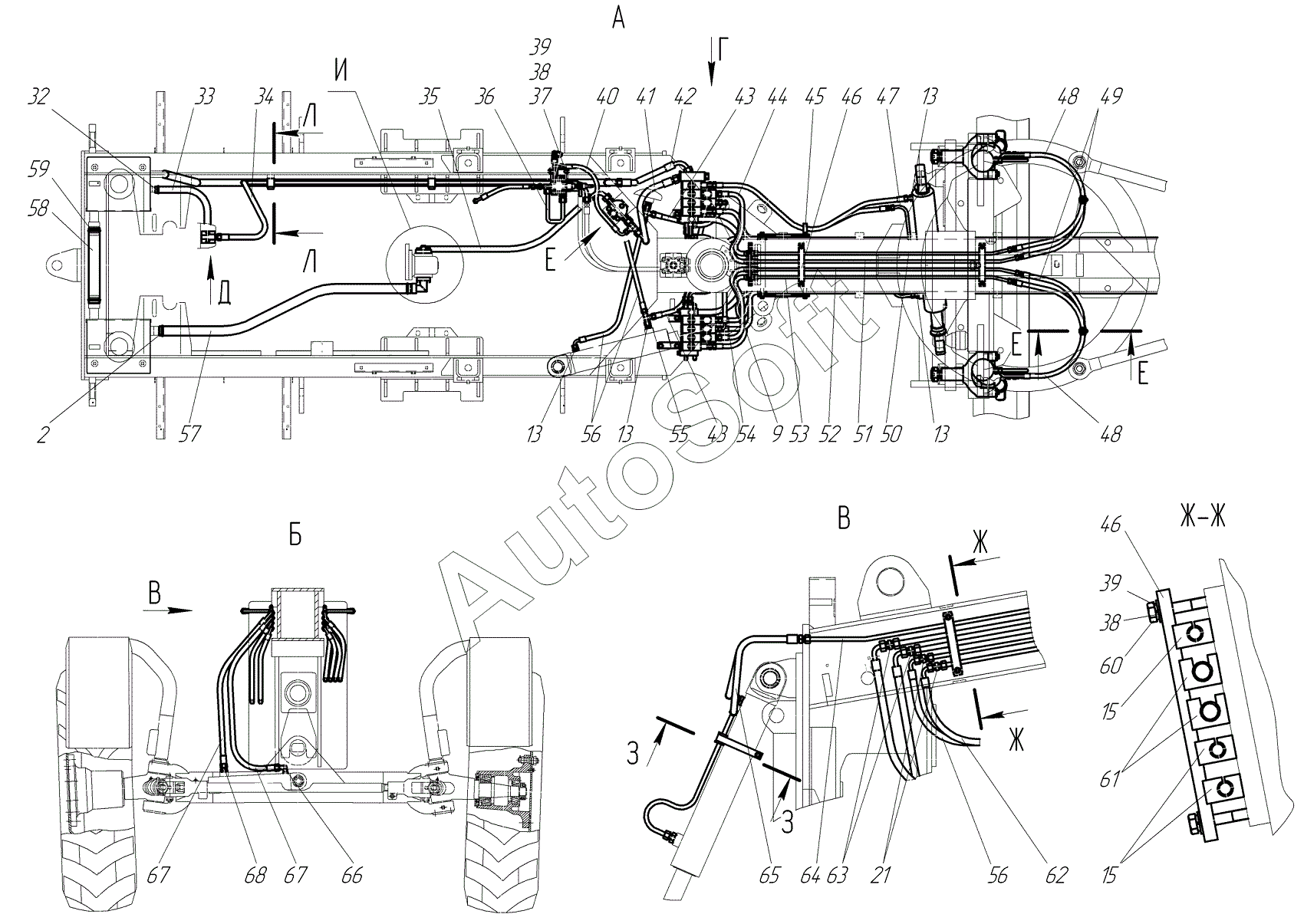

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07 (2019). Гидросистема
60
68
67
67
66
65
64
63
62
61
59
58
57
56
56
55
54
53
52
51
50
49
48
48
13
13
13
13
21
15
15
9
2
36
47
46
46
45
44
43
43
42
41
40
39
39
38
38
37
35
34
33
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Рукав | |
| 2 | “***0 | Хомут червячный | |
| 3 | S***4 | Ниппель – манометр | |
| 4 | 2***1 | Трубопровод | |
| 5 | Р***е | Рукав в сборе | |
| 6 | 2***0 | Гидрораспределитель | |
| 7 | T***L | Адаптер TN119-18L | |
| 8 | 2***0 | Установка гидрораспределителей | |
| 9 | Р***е | Рукав в сборе | |
| 10 | 0***4 | Скоба | |
| 11 | 2***1 | Хомут | |
| 12 | 2***0 | Гидроцилиндр | |
| 13 | T***2 | Адаптер | |
| 14 | 2***1 | Трубопровод | |
| 15 | 0***7 | Втулка | |
| 16 | 7***0 | Клапан замедлительный | |
| 17 | 2***9 | Трубопровод | |
| 18 | 2***5 | Трубопровод | |
| 19 | 2***7 | Трубопровод | |
| 20 | 2***8 | Трубопровод | |
| 21 | T***L | Адаптер TN98-12L | |
| 22 | 2***0 | Трубопровод | |
| 23 | Р***е | Рукав в сборе | |
| 24 | 2***8 | Трубопровод | |
| 25 | Р***е | Рукав в сборе | |
| 26 | 2***0 | Гидросистема рабочего оборудования | |
| 27 | 2***0 | Гидроцилиндр | |
| 28 | Р***е | Рукав в сборе | |
| 29 | 2***2 | Штуцер | |
| 30 | 2***0 | Коллектор | |
| 31 | 7***0 | Тройник | |
| 32 | “***2 | Хомут червячный | |
| 33 | 2***1 | Рукав | |
| 34 | Р***е | Рукав в сборе | |
| 35 | Р***е | Рукав в сборе | |
| 36 | 2***0 | Трубопровод | |
| 37 | Б***6 | Болт М8х16 | |
| 38 | Ш***Г | Шайба 8 65Г | |
| 39 | Ш***8 | Шайба | |
| 40 | Р***е | Рукав в сборе | |
| 41 | Р***е | Рукав в сборе | |
| 42 | Р***е | Рукав в сборе | |
| 43 | Р***е | Рукав в сборе | |
| 44 | Р***е | Рукав в сборе | |
| 45 | 2***1 | Хомут | |
| 46 | 0***5 | Скоба | |
| 47 | 2***0 | Трубопровод | |
| 48 | Р***е | Рукав в сборе | |
| 49 | Р***е | Рукав в сборе | |
| 50 | 2***0 | Трубопровод | |
| 51 | 2***2 | Трубопровод | |
| 52 | 2***3 | Трубопровод | |
| 53 | 2***1 | Трубопровод | |
| 54 | Р***е | Рукав в сборе | |
| 55 | T***L | Адаптер | |
| 56 | Р***е | Рукав в сборе | |
| 57 | 2***4 | Рукав | |
| 58 | 2***5 | Рукав | |
| 59 | “***0 | Хомут червячный | |
| 60 | Б***0 | Болт М8х50 | |
| 61 | 0***2 | Втулка | |
| 62 | Р***е | Рукав в сборе | |
| 63 | T***L | Адаптер | |
| 64 | 2***1 | Трубопровод | |
| 65 | Р***е | Рукав в сборе | |
| 66 | T***R | Адаптер TN94-15LR | |
| 67 | Р***е | Рукав в сборе | |
| 68 | T***R | Адаптер TN92GG-15LR | |
| 69 | 2***0 | Трубопровод | |
| 70 | 2***1 | Трубопровод | |
| 71 | Р***е | Рукав в сборе | |
| 72 | Р***е | Рукав в сборе | |
| 73 | 2***4 | Трубопровод | |
| 74 | Б***0 | Болт М8х60 | |
| 75 | 2***8 | Платик 32х50 | |
| 76 | 0***5 | Втулка | |
| 77 | 0***3 | Скоба | |
| 78 | 2***6 | Патрубок | |
| 79 | 0***0 | Кольцо 020-025-30 | |
| 80 | 2***2 | Фланец | |
| 81 | Б***8 | Болт | |
| 82 | 2***4 | Угольник | |
| 83 | 2***1 | Патрубок | |
| 84 | 0***6 | Кольцо 036-042-36 | |
| 85 | 2***0 | Патрубок | |
| 86 | Г***8 | Гайка | |
| 87 | 6***2 | Скоба | |
| 88 | Б***5 | Болт М8х35 | |
| 89 | 2***0 | Тройник | |
| 90 | 7***0 | Фильтр напорный | |
| 91 | Ш***0 | Шайба | |
| 92 | Ш***Г | Шайба 10 65Г | |
| 93 | Б***6 | Болт М10х16 | |
| 94 | 2***6 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
