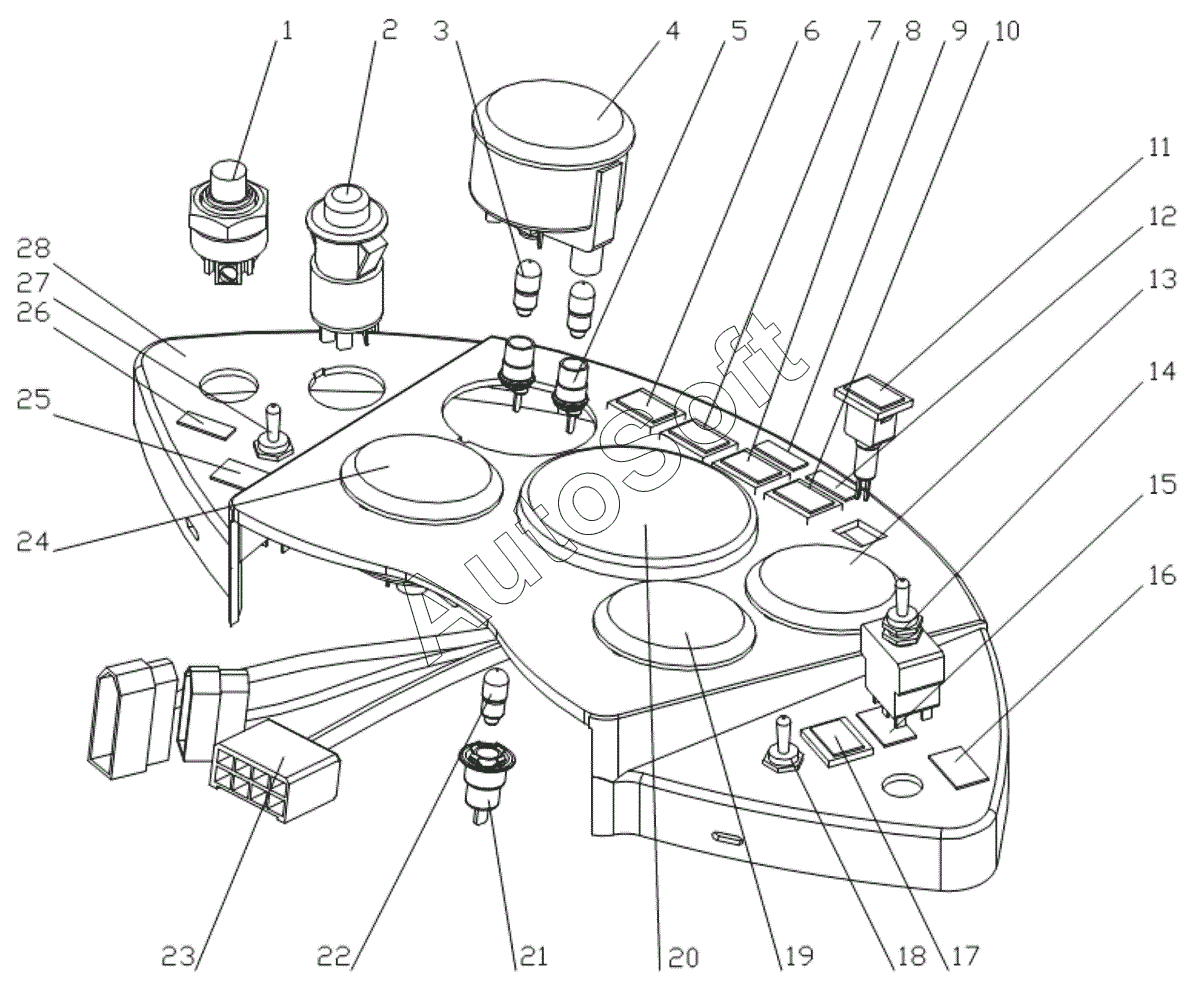

Каталог запасных частей к технике: Брянский Арсенал ГС-10.07 (2019). Панель
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Выключатель | |
| 2 | 2***3 | Выключатель аварийной сигнализации поворотов | |
| 3 | А***2 | Лампа А24-2 | |
| 4 | 3***0 | Приемник указателя давления 33.3810010 | |
| 5 | Л***9 | Патрон со штекером ЛВ211-3714329 | |
| 6 | 2***А | Лампа контрольная 2212.3803-28А | |
| 7 | 2***А | Лампа контрольная 2212.3803-07А | |
| 8 | 2***А | Лампа контрольная 2212.3803-32А | |
| 9 | 7***8 | Табличка | |
| 10 | 2***А | Лампа контрольная 2212.3803-46А | |
| 11 | 2***А | Лампа контрольная 2212.3803-20А | |
| 12 | 7***0 | Табличка | |
| 13 | 1***0 | Указатель напряжения | |
| 14 | П***В | Тумблер П2Т-1В | |
| 15 | 2***2 | Табличка | |
| 16 | 2***4 | Табличка | |
| 17 | 2***А | Лампа контрольная 2212.3803-32А | |
| 18 | П***В | Тумблер П2Т-1В | |
| 19 | 3***6 | Приемник указателя уровня топлива 34.3806 | |
| 20 | Т***5 | Тахоспидометр | |
| 21 | П***8 | Патрон лампы | |
| 22 | А***2 | Лампа А24-2 | |
| 23 | 2***0 | Жгут | |
| 24 | 3***7 | Приемник указателя температуры 36.3807 | |
| 25 | 2***1 | Табличка | |
| 26 | 7***3 | Табличка | |
| 27 | П***В | Тумблер П2Т-1В | |
| 28 | 2***3 | Доработка панели |
