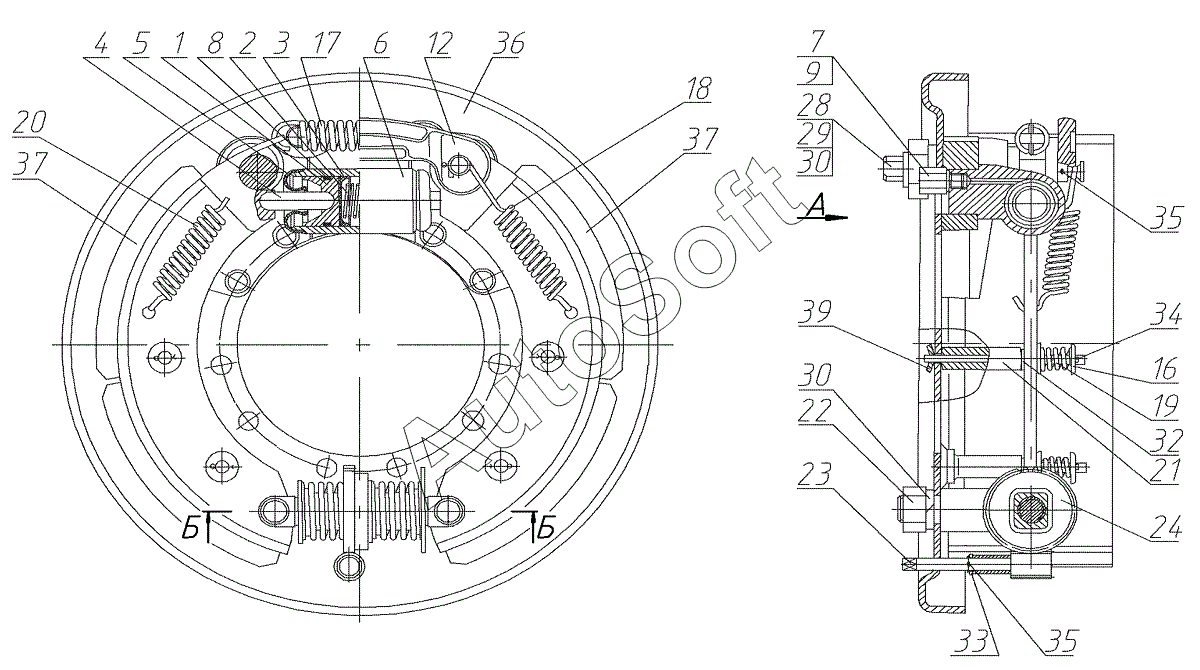

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2017). Тормоз задних колес
1
2
3
4
5
6
7
8
9
12
16
17
18
19
20
21
22
23
24
28
29
30
30
32
33
34
35
35
36
37
37
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Поршень | |
| 2 | 2***7 | Пружина | |
| 3 | 2***8 | Манжета | |
| 4 | 2***9 | Шток | |
| 5 | 2***0 | Чехол | |
| 6 | 2***1 | Корпус цилиндра | |
| 7 | 2***4 | Штуцер | |
| 8 | 0***2 | Кольцо 039-045-36-2-2 | |
| 9 | 1***3 | Прокладка 14М3 | |
| 10 | 2***0 | Пружина | |
| 11 | 2***0 | Валик | |
| 12 | 2***6 | Скоба | |
| 13 | 2***7 | Шайба | |
| 14 | 2***8 | Стакан левый | |
| 15 | 2***9 | Полукольцо | |
| 16 | 2***1 | Шайба | |
| 17 | 2***0 | Пружина | |
| 18 | 2***0 | Пружина | |
| 19 | 2***0 | Пружина | |
| 20 | 2***0 | Пружина | |
| 21 | 2***5 | Катушка | |
| 22 | 2***0 | Гайка | |
| 23 | 2***1 | Валик-червяк | |
| 24 | 2***3 | Шестерня | |
| 25 | 2***0 | Втулка | |
| 26 | 2***1 | Вилка | |
| 27 | 2***1 | Вилка | |
| 28 | 2***0 | Палец | |
| 29 | Г***9 | Гайка 2M30х2-7Н.5.029 | |
| 30 | Ш***9 | Шайба 24 65Г 029 | |
| 31 | Ш***9 | Шайба 30 65Г 029 | |
| 32 | Ш***9 | Шайба С.8х1,4.02.Ст.3кп.029 | |
| 33 | Ш***9 | Шайба С.12х2.02.Ст.3кп.029 | |
| 34 | Ш***9 | Шплинт 3,2х25.029 | |
| 35 | Ш***9 | Шплинт 4х40.029 | |
| 36 | 2***0 | Диск | |
| 37 | 2***0 | Колодка | |
| 38 | 2***1 | Колодка | |
| 39 | 2***0 | Палец | |
| 40 | 2***0 | Кронштейн | |
| 41 | 2***1 | Шайба замковая | |
| 42 | Б***6 | Болт M10-6gx50.46.016 |
