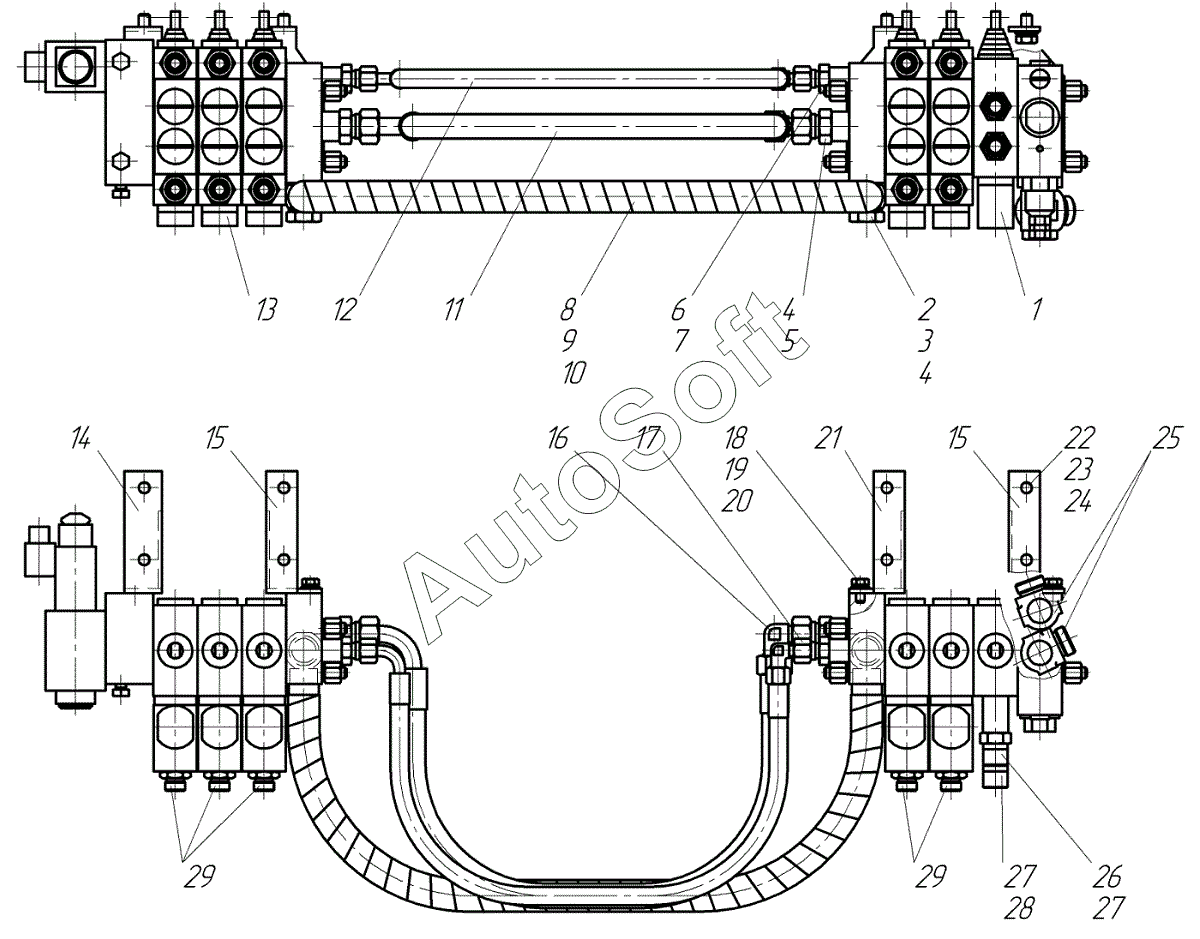

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2017). Установка гидрораспределителей
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Гидрораспределитель | |
| 2 | 2***2 | Штуцер поворотный | |
| 3 | 2***3 | Болт полый | |
| 4 | 2***3 | Прокладка | |
| 5 | 2***5 | Штуцер | |
| 6 | 2***4 | Штуцер | |
| 7 | 1***3 | Прокладка | |
| 8 | 2***0 | Рукав 16х25-1,6 | |
| 9 | N***2 | Хомут червячный | |
| 10 | S***5 | Спираль гибкая | |
| 11 | Р***е | Рукав в сборе | |
| 12 | Р***е | Рукав в сборе | |
| 13 | Р***1 | Гидрораспределитель | |
| 14 | 2***0 | Кронштейн | |
| 15 | 2***1 | Кронштейн | |
| 16 | T***L | Адаптер TN119-15L | |
| 17 | T***L | Адаптер | |
| 18 | Б***6 | Болт М8х16 | |
| 19 | Ш***8 | Шайба 8 | |
| 20 | Ш***8 | Шайба 8 | |
| 21 | 2***0 | Кронштейн | |
| 22 | Б***0 | Болт М10х20 | |
| 23 | Ш***0 | Шайба 10 | |
| 24 | Ш***0 | Шайба 10 | |
| 25 | T***М | Адаптер | |
| 26 | 2***1 | Штуцер | |
| 27 | 1***3 | Прокладка | |
| 28 | 2***1 | Штуцер | |
| 29 | T***5 | Адаптер TN92GG-12LМ18х1,5 |
