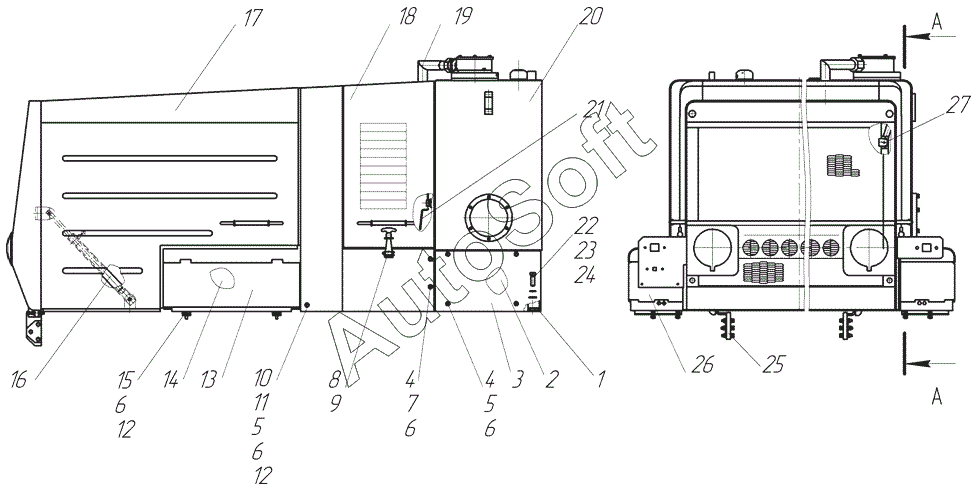

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05-20 (752-20) (2020). Облицовка
1
2
3
4
4
5
5
6
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Прокладка | |
| 2 | 2***1 | Заслонка | |
| 3 | 2***4 | Заслонка | |
| 4 | Ш***0 | Шайба С.10 | |
| 5 | Б***0 | Болт М10х80 | |
| 6 | Ш***Г | Шайба 10 65Г | |
| 7 | Б***0 | Болт М10х110 | |
| 8 | 2***9 | Защелка | |
| 9 | Ш***5 | Шплинт 5х45 | |
| 10 | 2***4 | Вкладыш | |
| 11 | 2***2 | Втулка | |
| 12 | Ш***0 | Шайба С.10 | |
| 13 | 2***0 | Установка ящика аккумуляторного | |
| 14 | 2***0 | Экран | |
| 15 | Б***5 | Болт М10х25 | |
| 16 | 2***0 | Установка фиксатора | |
| 17 | 2***0 | Капот | |
| 18 | 2***0 | Каркас | |
| 19 | 2***0 | Переходник | |
| 20 | 2***2 | Блок баков | |
| 21 | 2***9 | Рычаг | |
| 22 | Б***5 | Болт М12х35 | |
| 23 | Ш***Г | Шайба 12.65Г | |
| 24 | Ш***2 | Шайба | |
| 25 | 2***0 | Установка торсиона | |
| 26 | 2***1 | Установка ящика аккумуляторного | |
| 27 | 2***2 | Кронштейн | |
| 28 | 2***9 | Уплотнитель | |
| 29 | Б***0 | Болт М10х50 | |
| 30 | Б***0 | Болт | |
| 31 | Ш***Г | Шайба 8.65Г. | |
| 32 | Ш***8 | Шайба | |
| 33 | 2***1 | Пружина | |
| 34 | 2***7 | Шарик | |
| 35 | 2***4 | Ось | |
| 36 | 2***2 | Стержень | |
| 37 | 2***0 | Корпус | |
| 38 | 2***3 | Палец | |
| 39 | Ш***6 | Шайба С.6 | |
| 40 | Ш***6 | Шплинт 1.6х16 | |
| 41 | Г***8 | Гайка | |
| 42 | 3***0 | Поручень |
