Каталог запасных частей к технике: Брянский Арсенал TLH 4007-12 (2023). Рабочее оборудование (2-х звенный механизм с вылетом от 4187 до 6938 мм.). 3507-00-80.00.000
48
34
38
42
43
45
47
49
49
50
51
51
54
58
20
19
21
22
23
24

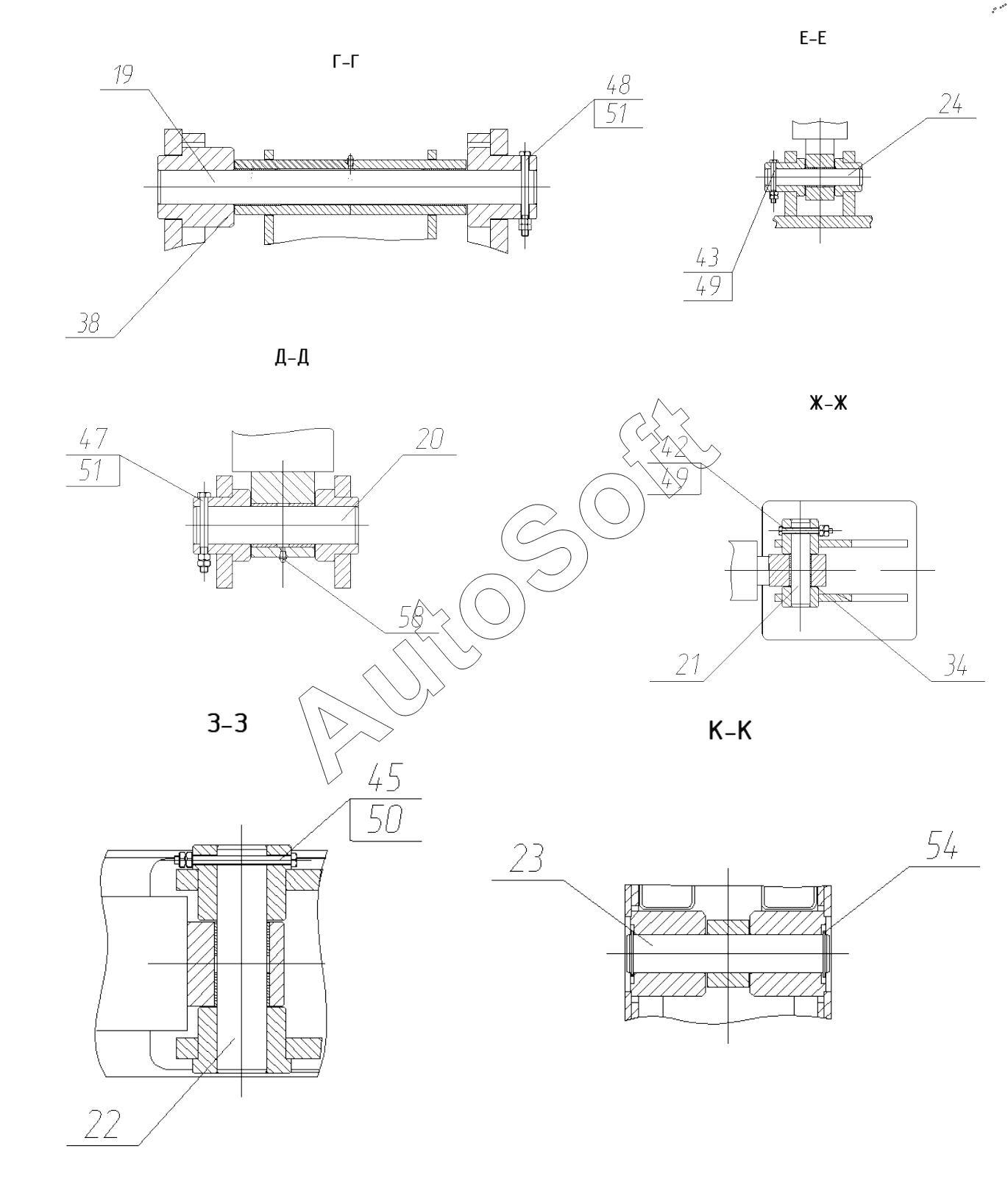

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Стрела внешняя в сборе | |
| 4 | 3***0 | Стрела выдвижная в сборе | |
| 5 | 3***0 | Установка квик-каплера механического | |
| 7 | 3***0 | Дельта в сборе | |
| 8 | 3***0 | Щетка грязезащитная | |
| 9 | 3***0 | Щетка грязезащитная | |
| 10 | 3***0 | Тяга в сборе | |
| 11 | 3***0 | Установка дистанционной смазки | |
| 12 | 3***0 | Установка регулировочных шайб | |
| 13 | 3***0 | Металлоконструкция кронштейна | |
| 14 | 3***1 | Гидрооборудование стрелы без дивертора | |
| 16 | 3***0 | Палец в сборе | |
| 19 | 2***1 | Палец | |
| 20 | 2***2 | Палец | |
| 21 | 2***3 | Палец | |
| 22 | 2***4 | Палец | |
| 23 | 2***5 | Палец | |
| 24 | 2***6 | Палец | |
| 25 | 2***7 | Палец | |
| 26 | 2***8 | Палец | |
| 27 | 2***9 | Палец | |
| 28 | 2***0 | Палец | |
| 29 | 2***1 | Палец | |
| 30 | 2***2 | Палец | |
| 31 | 3***1 | Крышка | |
| 32 | 3***1 | Пластина регулировочная | |
| 33 | 3***2 | Пластина регулировочная | |
| 34 | 3***1 | Шайба регулировочная | |
| 35 | 3***2 | Шайба регулировочная | |
| 36 | 3***3 | Шайба регулировочная | |
| 37 | 3***4 | Шайба регулировочная | |
| 38 | 3***5 | Шайба регулировочная | |
| 39 | 3***2 | Крышка | |
| 41 | 2***9 | Болт | |
| 42 | 2***7 | Болт | |
| 43 | 2***7 | Болт | |
| 44 | 2***6 | Болт | |
| 45 | 2***3 | Болт | |
| 46 | 2***9 | Болт | |
| 47 | 2***4 | Болт | |
| 48 | 2***2 | Болт | |
| 49 | 0***6 | Гайка | |
| 50 | 0***7 | Гайка | |
| 51 | 0***2 | Гайка | |
| 52 | 0***4 | Шайба | |
| 53 | 0***6 | Шайба | |
| 54 | 2***8 | Кольцо | |
| 55 | 2***0 | Болт | |
| 56 | 2***6 | Колпачок с язычком-фиксатором | |
| 57 | 0***3 | Масленка | |
| 58 | 2***2 | Пресс-масленка | |
| 59 | 2***1 | Шайба | |
| 60 | 2***2 | Болт DIN 6921 М6-6gх16.88.35Х.016 |
