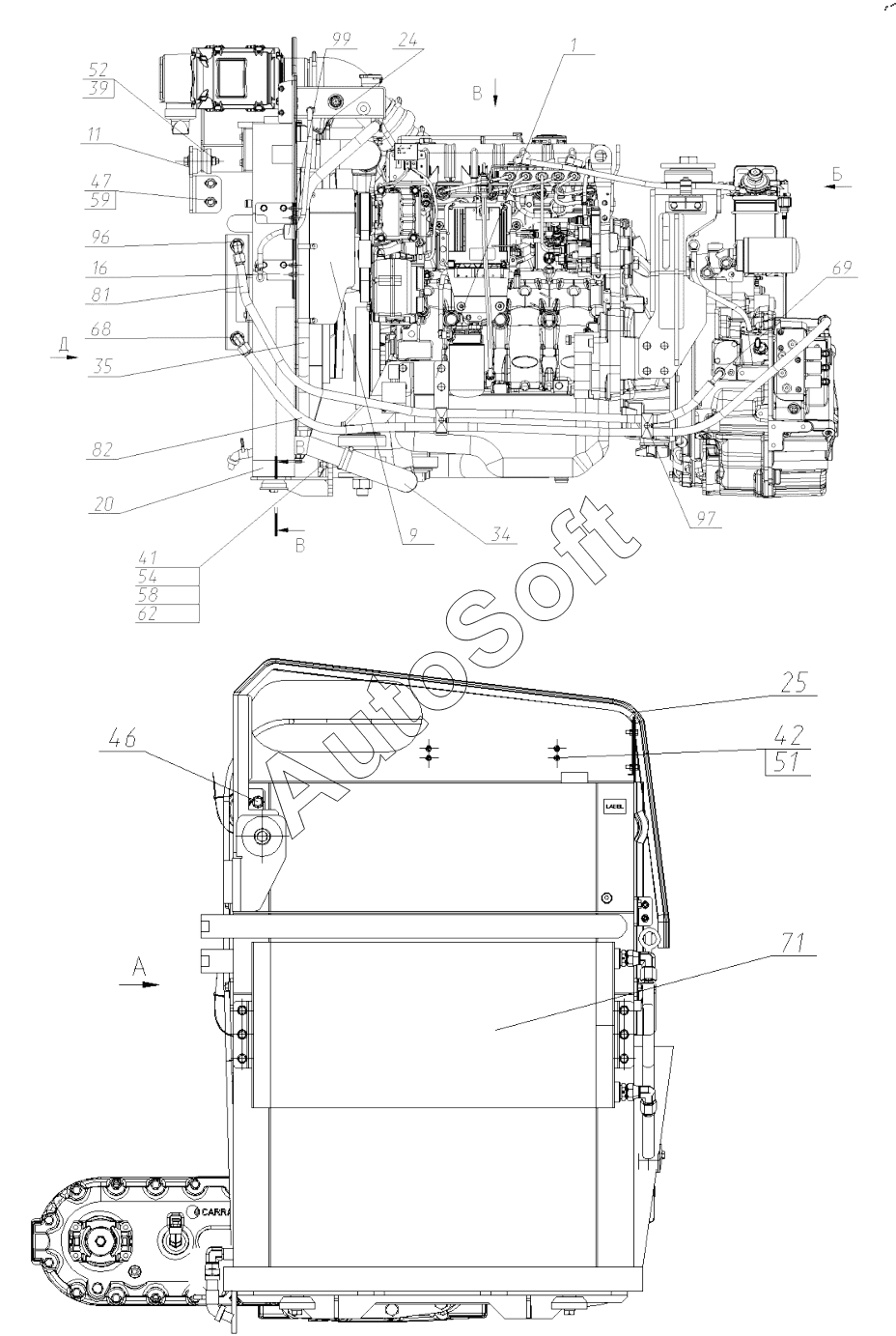

Каталог запасных частей к технике: Брянский Арсенал TLH 3510-12 (2023). Установка блока радиаторов. 3507-00-28.03.000-03
71
68
62
59
58
54
97
25
24
20
16
11
9
41
52
51
47
46
42
1
39
35
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кронштейн РВД | |
| 2 | 3***0 | Корпус | |
| 3 | 3***0 | Кронштейн | |
| 4 | 3***0 | Кронштейн радиатора | |
| 5 | 3***0 | Диффузор | |
| 6 | 3***0 | Кронштейн | |
| 8 | 1***4 | Шайба | |
| 9 | 3***1 | Лист защитный | |
| 11 | 1***4 | Шайба | |
| 12 | 3***4 | Болт | |
| 14 | 3***3 | Втулка | |
| 15 | 3***4 | Уголок упорный | |
| 16 | 3***5 | Кронштейн | |
| 17 | 3***6 | Перегородка | |
| 18 | 3***1 | Перегородка | |
| 19 | 3***8 | Кронштейн | |
| 20 | 3***9 | Уплотнение | |
| 21 | 3***1 | Уплотнитель | |
| 22 | 3***2 | Уплотнитель | |
| 24 | 3***4 | Уплотнитель | |
| 25 | 3***5 | Уплотнитель | |
| 26 | 3***6 | Рукав | |
| 27 | 3***7 | Рукав | |
| 28 | 3***8 | Рукав | |
| 29 | 3***9 | Рукав | |
| 31 | 3***1 | Рукав | |
| 32 | 3***2 | Рукав | |
| 34 | 3***1 | Рукав | |
| 35 | 3***5 | Рукав | |
| 37 | 2***0 | Болт | |
| 38 | 2***2 | Болт | |
| 39 | 2***5 | Болт | |
| 40 | 2***9 | Болт | |
| 41 | 2***0 | Болт | |
| 42 | 2***2 | Болт DIN 6921 М6-6gх16.88.35Х.016 | |
| 43 | 2***2 | Болт | |
| 44 | 2***3 | Болт | |
| 45 | 2***2 | Болт | |
| 46 | 2***3 | Болт | |
| 47 | 2***1 | Болт | |
| 48 | 2***3 | Винт | |
| 49 | 0***0 | Винт | |
| 51 | 0***0 | Гайка | |
| 52 | 2***8 | Гайка | |
| 53 | 2***7 | Гайка | |
| 54 | 2***4 | Гайка | |
| 55 | 0***2 | Шайба | |
| 56 | 0***4 | Шайба | |
| 57 | 0***5 | Шайба | |
| 58 | 0***7 | Шайба | |
| 59 | 0***8 | Шайба | |
| 60 | 0***7 | Шайба | |
| 61 | 0***3 | Шайба | |
| 62 | 0***5 | Шайба | |
| 63 | 2***6 | Шайба | |
| 65 | 2***5 | Труба | |
| 66 | 2***6 | Труба | |
| 67 | 2***7 | Труба | |
| 68 | 2***5 | Адаптер | |
| 70 | 2***9 | Амортизатор | |
| 71 | 2***1 | Блок радиаторов | |
| 72 | 2***5 | Реверсивный вентилятор | |
| 77 | 2***1 | Кран шаровый водоразборный | |
| 78 | 2***7 | Патрубок угловой силиконовый | |
| 80 | 2***3 | Расширительный бачок | |
| 84 | 2***2 | Скоба резиноармированная | |
| 86 | 2***3 | Хомут | |
| 87 | 2***0 | Хомут | |
| 88 | 2***9 | Хомут | |
| 89 | 2***5 | Хомут | |
| 91 | 0***4 | Хомут | |
| 92 | 2***5 | Хомут | |
| 93 | 2***6 | Хомут усиленный | |
| 94 | 2***0 | Хомут для крепления труб | |
| 95 | 2***8 | Рукав | |
| 97 | 2***1 | Манжета | |
| 101 | Э***1 | РВД | |
| 102 | Э***2 | РВД | |
| 103 | Э***4 | РВД | |
| 105 | Э***5 | РВД | |
| 106 | 2***2 | РВД | |
| 108 | 0***9 | Адаптер | |
| 110 | 0***1 | Адаптер | |
| 111 | Э***1 | Адаптер | |
| 113 | 2***8 | Адаптер | |
| 114 | 2***3 | Адаптер | |
| 116 | Э***3 | Уплотнение | |
| 118 | 0***1 | Loctite | |
| 119 | Э***9 | Многоцелевой герметик синий |
