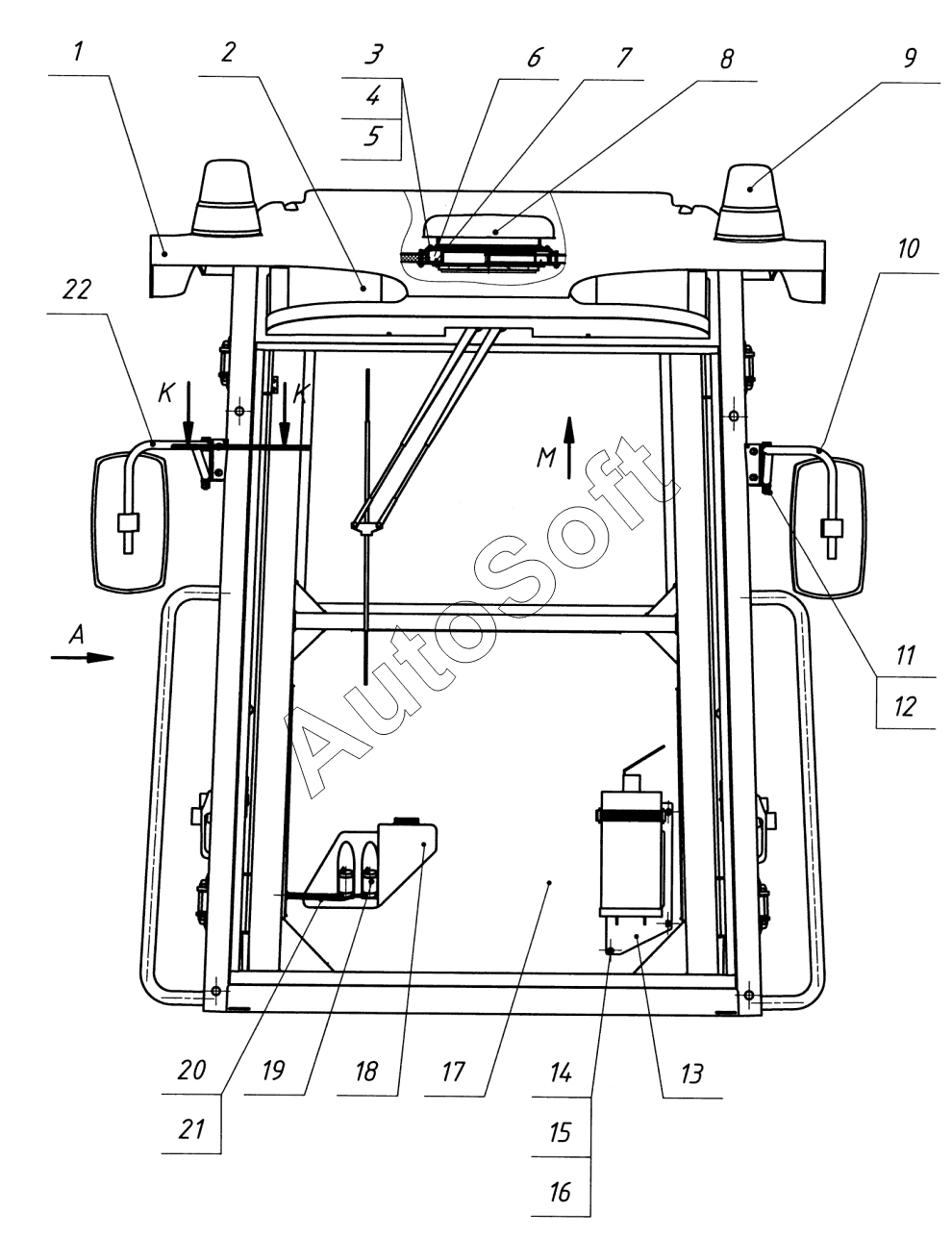

Каталог запасных частей к технике: Брянский Арсенал АГ-180 (с ГМП) (2023). Кабина 754.11.00.00.000-00
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Крыша | |
| 2 | 1***0 | Козырёк | |
| 3 | В***6 | Винт В.М5-6gх10.58.016 | |
| 4 | Ш***6 | Шайба 5 65Г 016 | |
| 5 | Ш***2 | Шайба С.5.02 | |
| 6 | 1***0 | Стакан | |
| 7 | В***6 | Винт В.М4-6gх16.58.016 | |
| 8 | А***С | Вентилятор крышный | |
| 9 | 1***2 | Электрооборудование кабины | |
| 10 | 1***0 | Кронштейн | |
| 11 | Г***6 | Гайка | |
| 12 | Ш***2 | Шайба С.10.02 | |
| 13 | 2***0 | Кронштейн огнетушителя | |
| 14 | Б***6 | Болт М8-6gх16.58.016 | |
| 15 | Ш***6 | Шайба | |
| 16 | Ш***6 | Шайба С.8.02. Ст3сп.016 | |
| 17 | 1***8 | Лист | |
| 18 | 2***0 | Бачок омывателя | |
| 19 | 1***4 | Насос омывателя | |
| 20 | 1***1 | Трубка | |
| 21 | 1***1 | Втулка | |
| 22 | 1***1 | Кронштейн | |
| 23 | А***5 | Стеклоочиститель задний | |
| 24 | А***0 | Стеклоочиститель передний | |
| 25 | 7***0 | Каркас двери | |
| 25 | 7***1 | Каркас двери | |
| 26 | 8***1 | Замок роторный | |
| 27 | 8***0 | Замок роторный | |
| 28 | 7***3 | Прокладка | |
| 29 | 7***4 | Прокладка | |
| 30 | 8***1 | Ручка | |
| 31 | 7***5 | Трубка | |
| 32 | 7***6 | Трубка | |
| 33 | В***6 | Винт В.М6-6gx25.58.016 | |
| 34 | Ш***2 | Шайба С.6.02 | |
| 35 | 1***1 | Шайба | |
| 36 | 1***2 | Прокладка | |
| 37 | В***L | Винт с потайной головкой и шести- гранным углублением под ключ М6х25-8.8-А2L | |
| 38 | Б***6 | Болт М8-6gx12.58.016 | |
| 39 | 7***5 | Уплотнитель | |
| 40 | 7***0 | Петля двери | |
| 41 | К***7 | Прокладка | |
| 42 | 1***1 | Втулка | |
| 43 | 1***2 | Шайба | |
| 44 | 1***4 | Втулка | |
| 45 | В***L | Винт с потайной головкой и шести- гранным углублением под ключ М8х45-8.8-А2L | |
| 46 | Г***2 | Гайка М8.88.016 DIN 982 | |
| 47 | Ш***V | Шайба 8-100HV | |
| 48 | 1***0 | Боковина | |
| 49 | 7***0 | Установка стекол | |
| 50 | К***6 | Каркас кабины | |
| 51 | Б***6 | Болт М24-6gх60.58.016 | |
| 51 | Р***9 | Рым-болт М24.029 | |
| 52 | М***6 | Манжета 3-70х50-6 | |
| 53 | 1***4 | Шайба | |
| 54 | 1***2 | Прокладка | |
| 55 | Б***6 | Болт М8-6gх50.58.016 | |
| 56 | Г***6 | Гайка М8-6Н.6.016 | |
| 57 | 7***0 | Панель | |
| 58 | 1***8 | Крышка | |
| 59 | В***7 | Винт М6х16.46.016 DIN 967 | |
| 60 | Б***6 | Болт | |
| 61 | Г***6 | Гайка М8-6Н.5.016 | |
| 62 | 8***Б | Зацеп | |
| 63 | В***6 | Винт В.М6-6gх30.58.016 | |
| 64 | Г***6 | Гайка | |
| 65 | 8***1 | Фиксатор | |
| 66 | 8***0 | Обойма | |
| 67 | В***7 | Винт М6х20.46.016 DIN 967 | |
| 68 | 1***1 | Ось | |
| 69 | 1***0 | Петля | |
| 70 | В***7 | Винт М6х35.48.016 DIN 967 | |
| 71 | Ш***6 | Шайба | |
| 72 | В***6 | Винт В.М4-6gх35.58.016 | |
| 73 | 1***3 | Накладка | |
| 74 | 1***1 | Потолок | |
| 75 | В***5 | Винт М5х25.46.016 DIN 7985 | |
| 76 | 7***1 | Планка | |
| 76 | 7***1 | Планка | |
| 77 | В***6 | Винт | |
| 78 | 1***0 | Поручень | |
| 79 | B***0 | Втулка | |
| 80 | 1***1 | Ось | |
| 81 | Г***2 | Гайка М10.88.016 DIN 982 |
