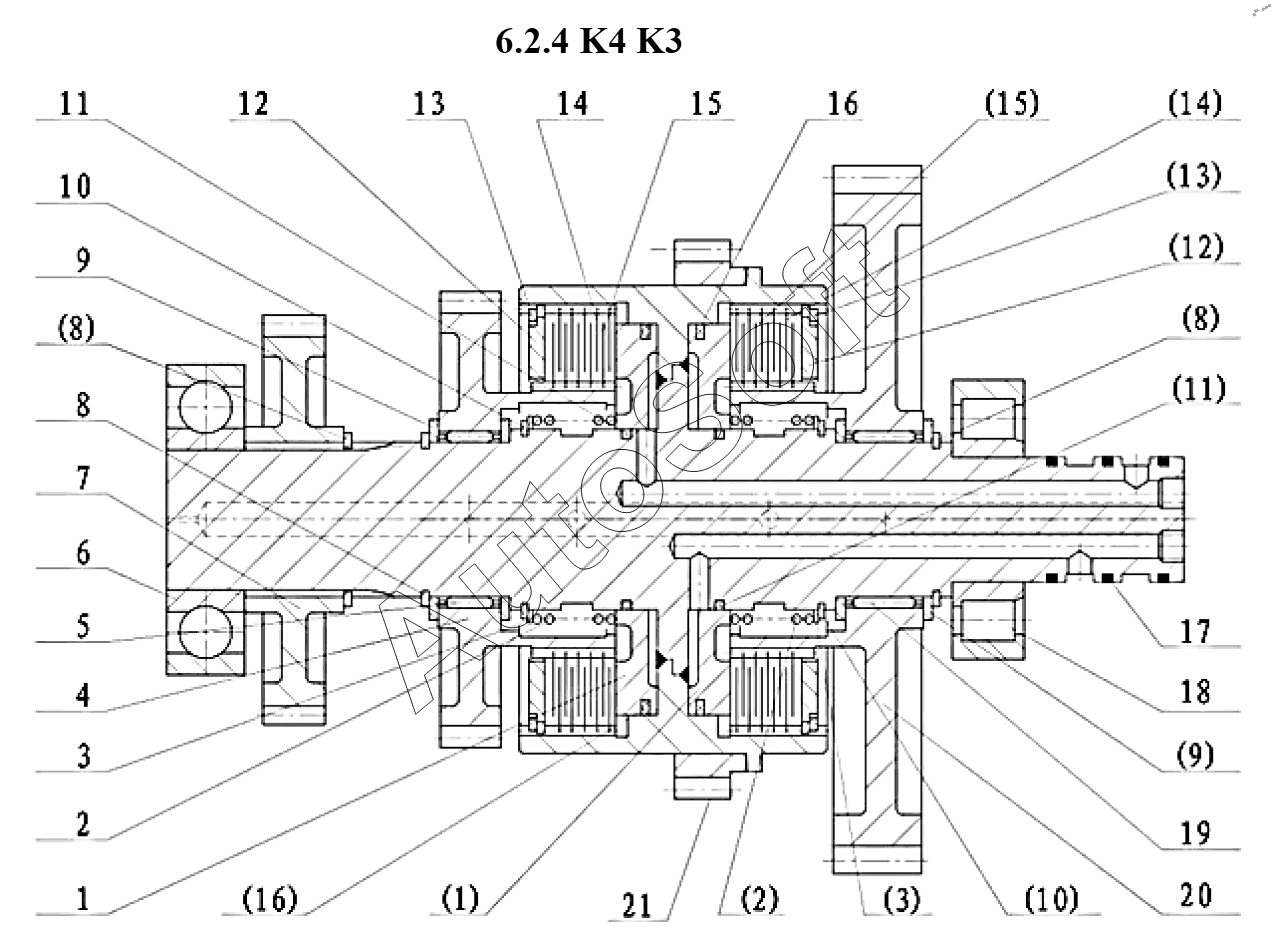

Каталог запасных частей к технике: Брянский Арсенал TLH 4007-12 (2023). K4 K3
11
11
21
20
19
18
17
16
16
15
15
14
14
13
13
12
12
1
1
10
10
9
9
8
8
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Поршень малый в сборе | |
| 2 | 9***5 | Пружина возвратная | |
| 3 | 9***7 | Кольцо фиксированное | |
| 4 | 9***7 | Шестерня с 47-ю зубьями | |
| 5 | 9***4 | Подшипник игольчатый | |
| 6 | 9***7 | Подшипник | |
| 7 | 9***2 | Шестерня с 40-а зубьями | |
| 8 | 9***5 | Кольцо стопорное | |
| 9 | 9***0 | Кольцо упорное | |
| 10 | 9***4 | Кольцо зажимное эластичное для вала | |
| 11 | 9***0 | Кольцо уплотнительное | |
| 12 | 9***7 | Пластина малая торцевая | |
| 13 | 9***6 | Кольцо малое внешнее | |
| 14 | 9***6 | Пластина внешняя фрикционная | |
| 15 | 9***5 | Пластина внутренняя фрикционная | |
| 16 | 9***8 | Кольцо уплотнительное | |
| 17 | 9***9 | Кольцо уплотнительное | |
| 18 | 9***6 | Подшипник | |
| 19 | 9***5 | Подшипник игольчатый | |
| 20 | 9***3 | Шестерня с 56-ю зубьями | |
| 21 | 9***3 | Узел барабана сцепления K4K3 |
