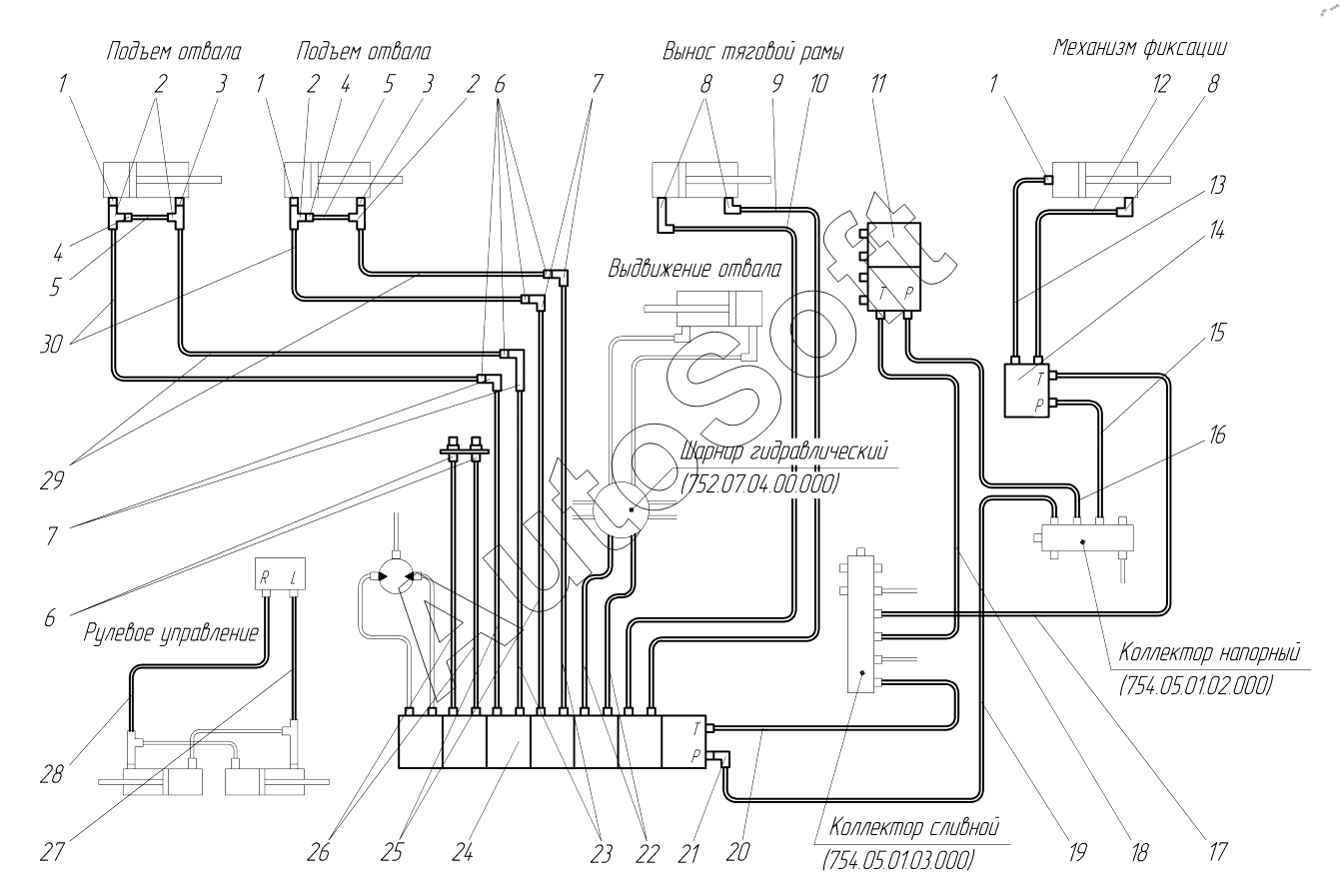

Каталог запасных частей к технике: Брянский Арсенал АГ-180 (с механической КПП) (2024). Гидросистема рама передней. Схема гидравлическая соединений 754.05.03.00.000Г4
22
23
24
25
26
27
28
29
30
21
11
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
1
1
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***2 | Адаптер | |
| 2 | T***L | Адаптер TN 121-12L | |
| 3 | 7***0 | Клапан замедлительный | |
| 4 | 7***0 | Клапан предохранительный | |
| 5 | 2***0 | Рукав в сборе | |
| 6 | А***L | Адаптер TN 102-12L | |
| 7 | А***L | Адаптер TN 119-12L | |
| 8 | А***2 | Адаптер TN94-12LR1/2 | |
| 9 | Р***5 | Рукав в сборе 2SN-10-330-1500-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/45 | |
| 10 | Р***5 | Рукав в сборе 2SN-10-330-1700-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/45 | |
| 11 | 2***0 | Блок гидрораспределителей | |
| 12 | Р***0 | Рукав в сборе 2SN-10-330-1500-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/0 | |
| 13 | Р***0 | Рукав в сборе 2SN-10-330-1300-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/0 | |
| 14 | 2***0 | Гидрораспределитель | |
| 15 | Р***5 | Рукав в сборе 2SN-12-275-2050-DKO-L(Г)22х1,5/15/0- DKO-L(Г)22х1,5/15/45 | |
| 16 | Р***5 | Рукав в сборе 2SN-12-275-5250-DKO-L(Г)22х1,5/15/0- DKO-L(Г)22х1,5/15/45 | |
| 17 | Р***5 | Рукав в сборе 2SN-12-275-3100-DKO-L(Г)22х1,5/15/0- DKO-L(Г)22х1,5/15/45 | |
| 18 | Р***0 | Рукав в сборе 2SN-12-275-6150-DKO-L(Г)22х1,5/15/0- DKO-L(Г)22х1,5/15/90 | |
| 19 | Р***5 | Рукав в сборе 2SN-16-250-2150-DKO-L(Г)26х1,5/18/0- DKO-L(Г)26х1,5/18/45 | |
| 20 | Р***0 | Рукав в сборе 2SN-16-250-3450-DKO-L(Г)26х1,5/18/0- DKO-L(Г)26х1,5/18/90 | |
| 21 | А***L | Адаптер TN 119-18L | |
| 22 | Р***0 | Рукав в сборе 2SN-10-330-7000-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/90 | |
| 23 | Р***0 | Рукав в сборе 2SN-10-330-1400-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/0 | |
| 24 | 7***0 | Гидрораспределитель | |
| 25 | Р***5 | Рукав в сборе 2SN-10-330-1350-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/45 | |
| 26 | Р***0 | Рукав в сборе 2SN-10-330-4000-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/0 | |
| 27 | Р***5 | Рукав в сборе 2SN-12-275-5800-DKO-L(Г)22х1,5/15/0- DKO-L(Г)22х1,5/15/45 | |
| 28 | Р***5 | Рукав в сборе 2SN-12-275-6000-DKO-L(Г)22х1,5/15/0- DKO-L(Г)22х1,5/15/45 | |
| 29 | Р***0 | Рукав в сборе 2SN-10-330-1100-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/90 | |
| 30 | Р***0 | Рукав в сборе 2SN-10-330-2200-DKO-L(Г)18х1,5/12/0- DKO-L(Г)18х1,5/12/90 | |
| 31 | Б***6 | Болт | |
| 32 | Ш***6 | Шайба 8 65Г 06 | |
| 33 | Ш***6 | Шайба | |
| 34 | 2***4 | Крышка | |
| 35 | Б***6 | Болт | |
| 36 | Г***6 | Гайка М8-6Н.5.016 | |
| 37 | 6***2 | Скоба | |
| 38 | Б***6 | Болт | |
| 39 | Ш***6 | Шайба | |
| 40 | Б***6 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
