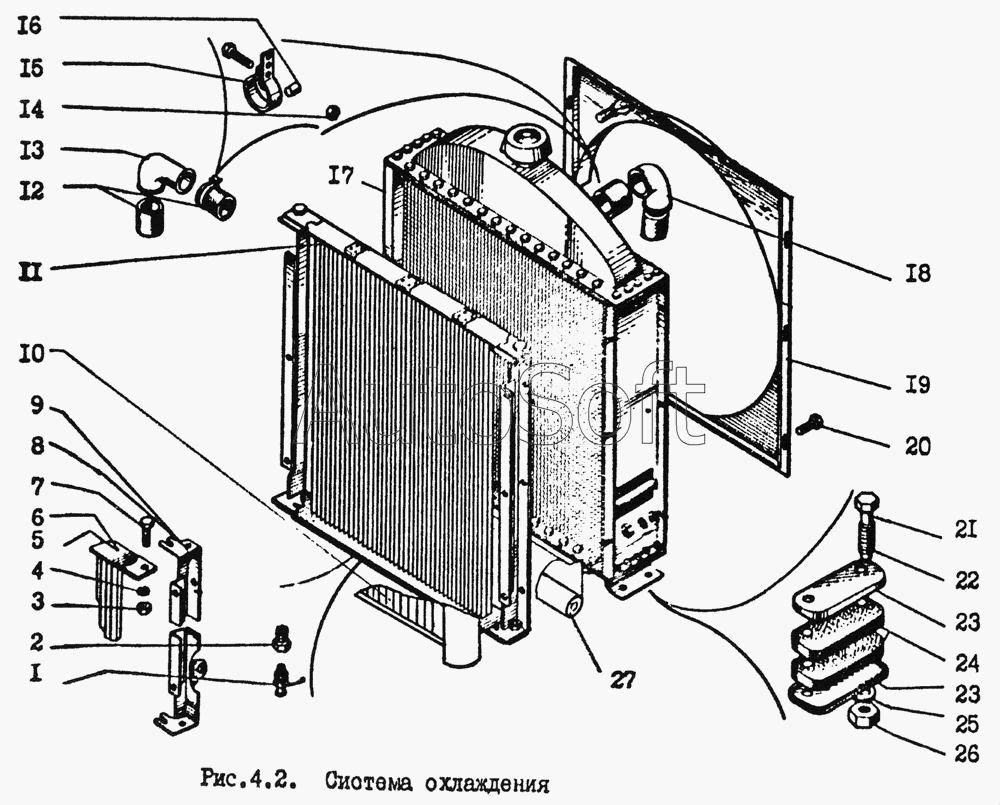

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2003). Система охлаждения
16
27
26
25
24
24
23
23
23
22
21
19
19
18
18
17
17
1
15
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Кран сливной 130-1015370 | |
| 2 | 2***3 | Переходник | |
| 3 | Г***а | Гайка | |
| 4 | Ш***а | Шайба | |
| 5 | 2***0 | Стойка левая | |
| 6 | 2***2 | Стоика левая | |
| 7 | Б***т | Болт | |
| 8 | 2***0 | Стойка правая | |
| 9 | 2***1 | Стойка правая | |
| 10 | Н***0 | Охладитель наддувочного воздуха | |
| 11 | 1***0 | Масляный радиатор | |
| 12 | 2***7 | Рукав 58-70.5 | |
| 13 | 2***0 | Патрубок | |
| 13 | 2***5 | Рукав | |
| 14 | 0***2 | Гайка | |
| 15 | 2***1 | Хомут | |
| 16 | 0***6 | Шайба | |
| 17 | 1***Б | Радиатор водяной | |
| 17 | М***1 | Радиатор водяной | |
| 18 | 2***2 | Труба | |
| 18 | 2***9 | Рукав 50-61 | |
| 19 | 2***0 | Диффузор | |
| 19 | 2***0 | Диффузор | |
| 21 | Б***0 | Болт М12х70 | |
| 22 | 2***2 | Втулка | |
| 23 | 2***3 | Накладка | |
| 23 | Н***а | Накладка (в комплекте радиатора) | |
| 24 | 2***4 | Подушка | |
| 24 | П***а | Подушка (в комплекте радиатора) | |
| 25 | Ш***2 | Шайба 12 | |
| 26 | Г***2 | Гайка М12 | |
| 27 | 2***0 | Шторка |
