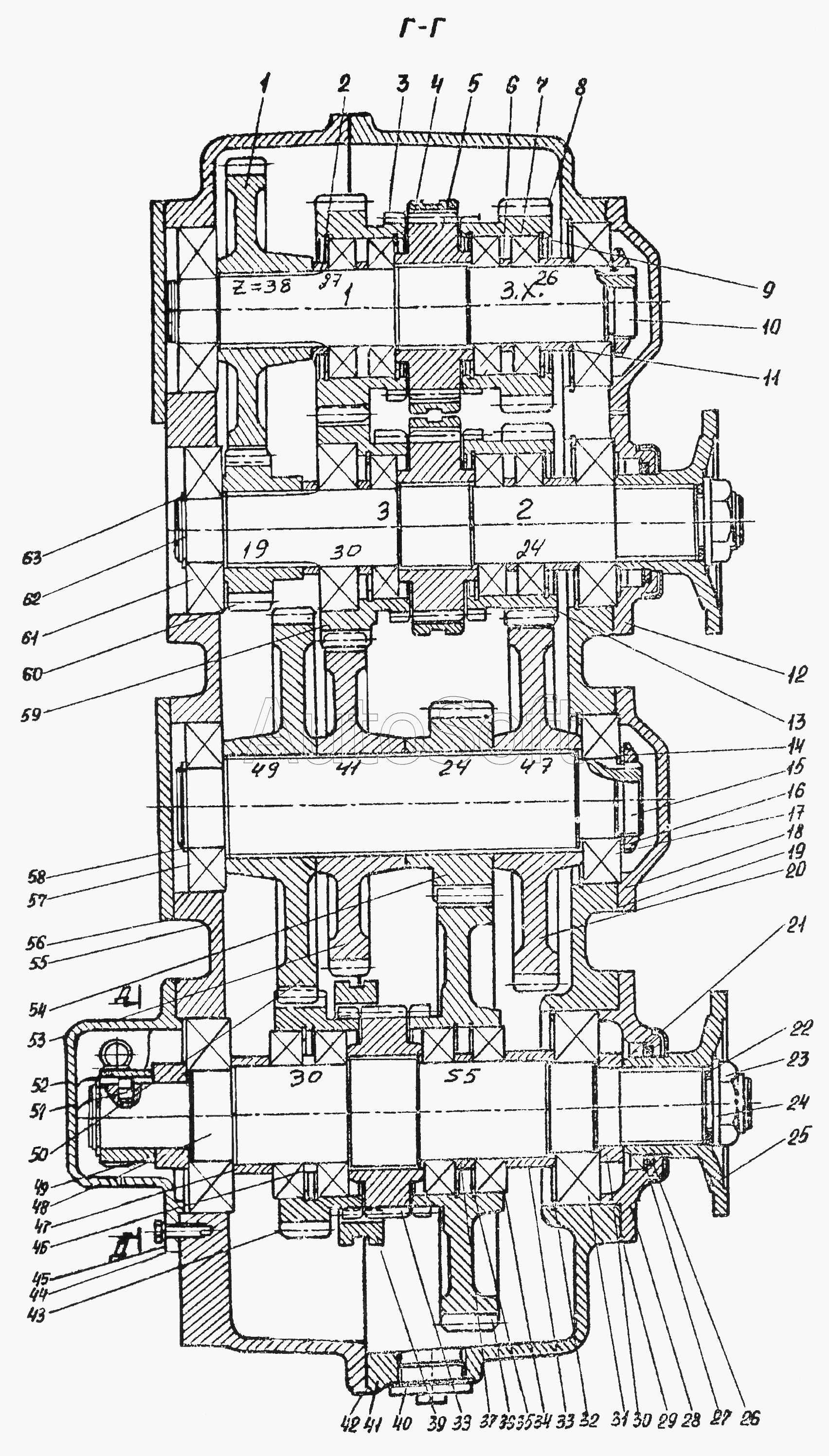

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2003). Коробка передач
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Шестерня Z=38 | |
| 2 | 2***2 | Втулка | |
| 3 | 2***4 | Шестерня Z=27 | |
| 4 | 2***3 | Муфта Z=35 | |
| 5 | 2***2 | Шестерня (венец) | |
| 6 | 2***1 | Втулка | |
| 7 | 4***0 | Подшипник 212 | |
| 8 | 2***1 | Шестерня Z=26 | |
| 9 | 9***3 | Кольцо В110 | |
| 10 | 2***0 | Вал | |
| 11 | 2***9 | Втулка | |
| 12 | 2***8 | Крышка | |
| 13 | 2***7 | Шестерня Z=24 | |
| 14 | 9***1 | Шайба 56.02.06 | |
| 15 | 2***6 | Вал | |
| 16 | 9***9 | Гайка М56х2 | |
| 17 | 4***2 | Подшипник 312 | |
| 18 | 2***5 | Крышка | |
| 19 | 2***6 | Прокладка | |
| 20 | 2***4 | Шестерня Z=47 | |
| 21 | 9***4 | Манжета 12-75x100-1 | |
| 22 | 2***3 | Кольцо | |
| 23 | 2***4 | Гайка | |
| 24 | 2***5 | Шайба | |
| 25 | 2***0 | Фланец | |
| 26 | 2***0 | Кольцо | |
| 27 | 2***0 | Шайба | |
| 28 | 2***2 | Крышка | |
| 29 | 2***3 | Прокладка | |
| 30 | 2***3 | Втулка | |
| 31 | 4***3 | Подшипник 314 | |
| 32 | 9***7 | Кольцо В150 | |
| 33 | 2***3 | Втулка | |
| 34 | 4***1 | Подшипник 215 | |
| 35 | 9***3 | Кольцо В130 | |
| 36 | 2***0 | Шестерня Z=55 | |
| 37 | 2***2 | Втулка | |
| 38 | 2***9 | Шестерня | |
| 39 | 2***8 | Муфта | |
| 40 | 8***0 | Пробка магнитная | |
| 41 | 2***3 | Корпус | |
| 42 | 2***5 | Прокладка | |
| 43 | 2***5 | Шестерня Z=30 | |
| 44 | 2***3 | Прокладка | |
| 45 | 2***0 | Привод спидометра | |
| 46 | 2***1 | Втулка | |
| 47 | 2***2 | Втулка | |
| 48 | 2***1 | Шестерня Z=38 | |
| 49 | 2***4 | Шайба | |
| 50 | 2***0 | Шестерня Z=49 | |
| 51 | 7***2 | Штифт | |
| 52 | 2***2 | Шестерня спидометра Z=4, m=1.25 | |
| 53 | 2***9 | Шестерня Z=41 | |
| 54 | 2***8 | Шестерня Z=24 | |
| 55 | 2***3 | Крышка | |
| 56 | 2***6 | Прокладка | |
| 57 | 9***2 | Подшипник 92312 | |
| 58 | 9***9 | Кольцо В60 | |
| 59 | 2***4 | Шестерня Z=30 | |
| 60 | 2***3 | Шестерня Z=19 | |
| 61 | 4***4 | Подшипник 410 | |
| 62 | 2***2 | Вал первичный | |
| 63 | 9***1 | Кольцо В50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
