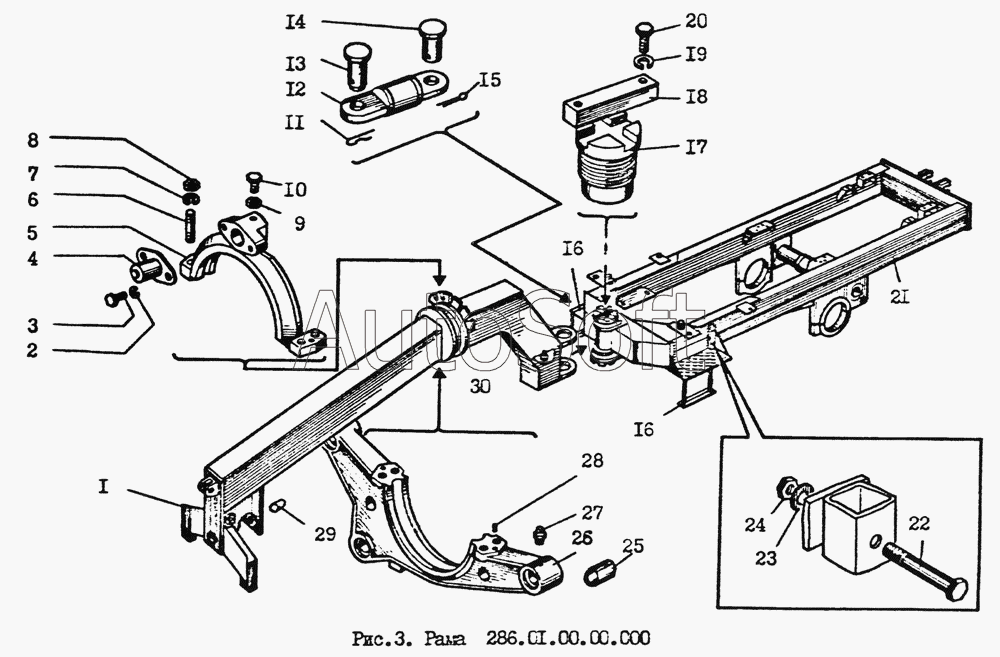

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2003). Рама
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
16
17
18
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рама передняя | |
| 2 | 9***3 | Шайба 20.65Г | |
| 3 | 9***0 | Болт М20x50 | |
| 4 | 2***0 | Цилиндр фиксатора | |
| 5 | 2***2 | Крышка | |
| 6 | 2***1 | Шпилька | |
| 7 | 9***7 | Шайба 30.65Г | |
| 8 | 9***3 | Гайка М30х2 | |
| 9 | 9***6 | Гайка М12 | |
| 10 | 9***7 | Винт М12 | |
| 12 | 2***0 | Тяга | |
| 13 | 2***3 | Ось | |
| 14 | 0***2 | Ось | |
| 15 | 2***5 | Защелка | |
| 16 | 2***0 | Подножка | |
| 17 | 2***1 | Ось | |
| 18 | 2***2 | Шпонка | |
| 21 | 2***0 | Рама подмоторная | |
| 22 | 9***3 | Болт М10х70 | |
| 23 | 9***3 | Шайба 10 | |
| 24 | 9***0 | Гайка М10 | |
| 25 | 2***4 | Втулка | |
| 26 | 2***3 | Кронштейн | |
| 27 | 4***1 | Масленка 1.3 | |
| 28 | 2***1 | Штифт | |
| 29 | 2***3 | Втулка | |
| 30 | 2***0 | Кронштейн |
