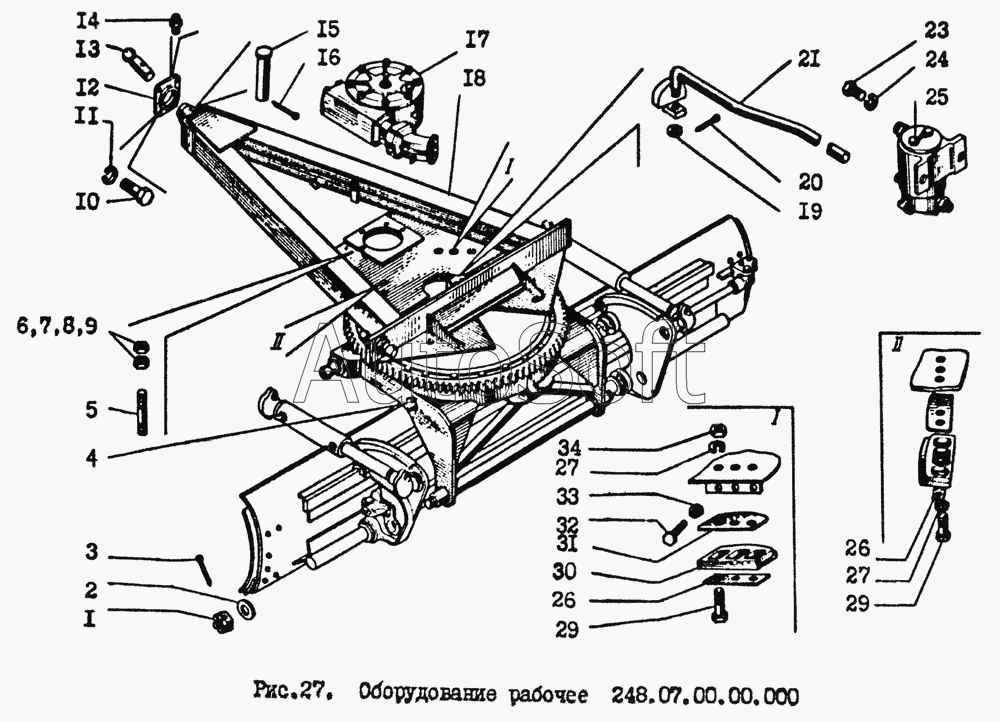

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2003). Рабочее оборудование
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
26
27
27
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Гайка | |
| 2 | 2***2 | Шайба | |
| 4 | 2***4 | Прижим | |
| 5 | 2***6 | Шпилька | |
| 6 | 0***6 | Гайка | |
| 7 | 9***3 | Шайба 20.65Г | |
| 8 | 9***8 | Шайба С 20 02 | |
| 9 | 2***7 | Втулка конусная | |
| 10 | 9***2 | Балт М20х60 | |
| 11 | 9***3 | Шайба 20.65Г | |
| 12 | 2***9 | Крышка | |
| 13 | 2***1 | Штырь шаровой | |
| 14 | 4***1 | Масленка 1.3 | |
| 15 | 2***1 | Ось | |
| 16 | 9***0 | Шплинт 4x40 | |
| 17 | 2***0 | Редуктор | |
| 18 | 2***0 | Рама тяговая | |
| 19 | 9***1 | Шайба 12 | |
| 20 | 9***4 | Шплинт 3.2x25 | |
| 21 | 2***7 | Водило | |
| 23 | 9***4 | Болт М16х30 | |
| 24 | 9***2 | Шайба 16.65 Г | |
| 25 | 2***0 | Шарнир гидравлический | |
| 26 | 2***1 | Планка | |
| 27 | 9***6 | Шайба 24.65Г | |
| 29 | 2***7 | Болт | |
| 30 | 2***1 | Плита | |
| 31 | 2***9 | Прокладка | |
| 32 | 2***0 | Болт | |
| 33 | 2***5 | Гайка | |
| 34 | 9***7 | Гайка М24х2 |
