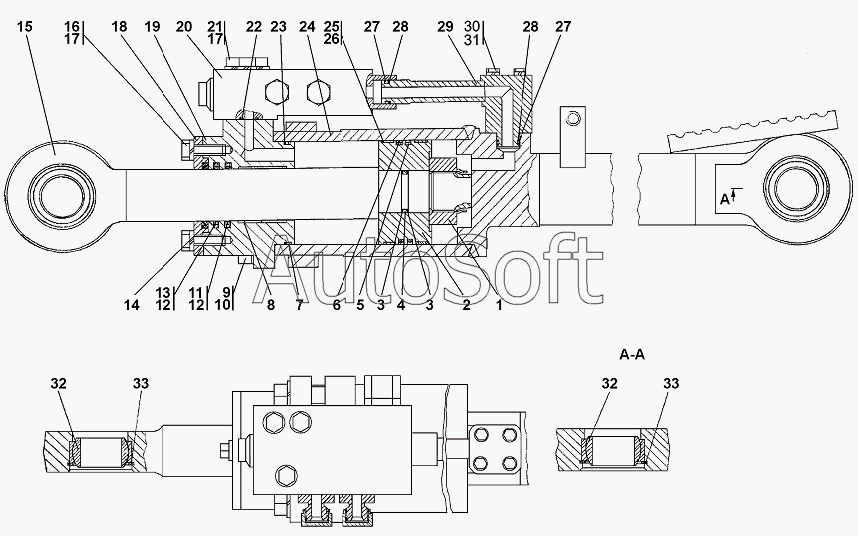

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Гидрораскос диам. 125
010901-93-532СП(SP)
010901-93-532-20СП-20(SP)
24
29
29
20
20
14
15
15
19
18
11
28
28
6
25
23
2
13
1
3
3
21
21
30
30
16
9
9
31
17
17
10
33
33
22
27
27
4
12
12
5
7
8
26
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010901-93-532-20СП-20(SP) | 0***) | Гидрораскос | |
| 010901-93-532СП(SP) | 0***) | Гидрораскос | |
| 1 | 3***1 | Гайка специальная | |
| 2 | 3***3 | Поршень | |
| 3 | 4***5 | Шайба защитная | |
| 4 | К***8 | Кольцо 042-050-46-2-51-1668 | |
| 5 | К***8 | Кольцо 110-120-58-2-51-1668 | |
| 6 | 2***2 | Кольцо уплотнительное | |
| 7 | К***8 | Кольцо 115-125-58-2-51-1668 | |
| 8 | К***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 9 | 2***0 | Болт 3М20x1,5-6gx80 | |
| 9 | 2***0 | Болт 3М20x1,5-6gx80 | |
| 10 | Ш***Т | Шайба 20 ОТ | |
| 11 | 1***1 | Кольцо уплотнительное | |
| 12 | К***8 | Кольцо 070-080-58-2-51-1668 | |
| 13 | 3***1 | Кольцо уплотнительное | |
| 14 | 2***) | Грязесъемник 3-d | |
| 15 | 0***0 | Шток | |
| 15 | 0***1 | Шток | |
| 16 | Б***0 | Болт М12x1,25-6gx40 | |
| 17 | Ш***Т | Шайба 12 ОТ | |
| 18 | 1***6 | Скребок | |
| 19 | 0***3 | Крышка | |
| 20 | 0***) | Гидрозамок | |
| 20 | 0***) | Гидрозамок | |
| 21 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 21 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 22 | К***8 | Кольцо 020-025-30-2-51-1668 | |
| 23 | 2***8 | Шайба защитная | |
| 24 | 0***) | Корпус | |
| 25 | 2***3 | Втулка опорная | |
| 26 | К***0 | Кольцо опорно-направляющее поршневое Е21Т-125-15-3,0 | |
| 27 | К***8 | Кольцо 022-028-36-2-51-1668 | |
| 28 | 2***3 | Кольцо защитное | |
| 29 | 0***) | Трубопровод | |
| 29 | 0***) | Трубопровод | |
| 30 | 2***1 | Болт М10-6gx90 | |
| 30 | 2***0 | Болт М10-6gx90 | |
| 31 | Ш***Т | Шайба 10 ОТ | |
| 32 | П***0 | Подшипник ШСП50 | |
| 33 | 5***3 | Кольцо С75 |
