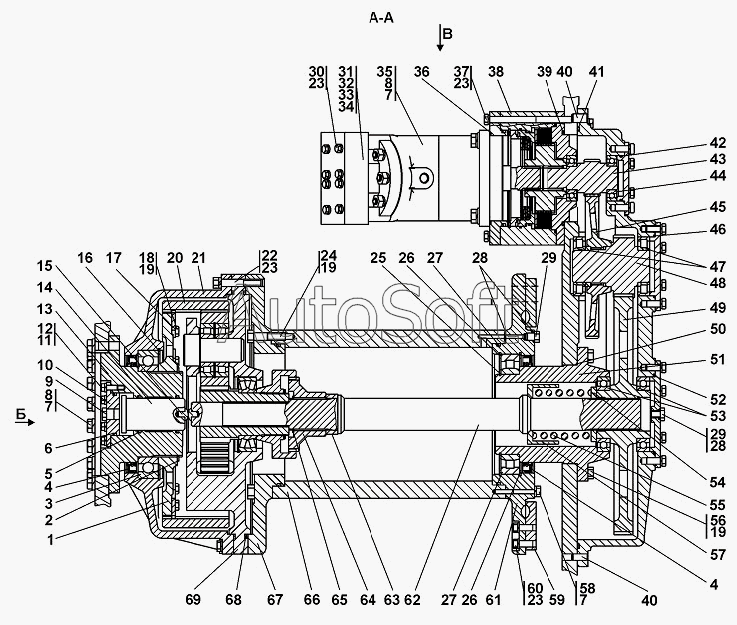

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Лебедка
38
38
57
45
49
69
69
1
61
61
13
13
62
51
64
14
21
21
10
10
43
48
54
63
66
66
67
67
20
17
59
31
31
15
24
24
40
40
32
32
29
29
29
68
41
9
22
22
30
30
12
12
60
37
37
56
56
8
8
8
58
58
18
18
11
23
23
23
23
7
7
7
4
4
5
65
25
2
26
26
16
52
36
27
50
28
28
34
33
6
42
46
39
27
27
47
53
3
44
55
35
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***) | Муфта | |
| 2 | 7***5 | Кольцо С160 ГОСТ 13940-86 | |
| 3 | П***2 | Подшипник 132 | |
| 4 | М***1 | Манжета 180-220-15BASL (NBR) DIN3761 | |
| 5 | К***4 | Кольцо QRAR 04332-№7004 | |
| 6 | К***8 | Кольцо 070-080-58-2-51-1668 | |
| 7 | Ш***Т | Шайба 16 ОТ | |
| 8 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 7***7 | Пробка | |
| 10 | 0***3 | Крышка | |
| 10 | 0***0 | Крышка | |
| 11 | Ш***Т | Шайба 10 ОТ | |
| 12 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 12 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 13 | 0***5 | Фланец | |
| 13 | 0***0 | Фланец | |
| 14 | 0***0 | Поршень | |
| 15 | 3***3 | Пята | |
| 16 | 7***6 | Кольцо С240 ГОСТ 13941-86 | |
| 17 | 0***9 | Планка | |
| 18 | 2***1 | Болт 3М10-6gх25 | |
| 18 | 2***0 | Болт 3M10-6gx25 | |
| 19 | П***С | Проволока 1,0-0-С | |
| 20 | 0***6 | Шестерня | |
| 21 | 0***2 | Корпус | |
| 21 | 0***0 | Корпус | |
| 22 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 22 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 23 | Ш***Т | Шайба 12 ОТ | |
| 24 | 2***5 | Болт | |
| 24 | 2***0 | Болт | |
| 25 | 5***1 | Кольцо С150 | |
| 26 | 5***1 | Кольцо С225 | |
| 27 | К***3 | Кольцо 255-265-58-2-3 | |
| 27 | П***0 | Подшипник 32130 | |
| 28 | К***8 | Кольцо 012-016-25-2-51-1668 | |
| 29 | 3***6 | Пробка | |
| 29 | 3***0 | Пробка | |
| 30 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 30 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 31 | 1***8 | Фланец | |
| 31 | 1***0 | Фланец | |
| 32 | 3***5 | Пробка | |
| 32 | 3***0 | Пробка | |
| 33 | К***8 | Кольцо 039-045-36-2-51-1668 | |
| 34 | К***8 | Кольцо 007-011-25-2-51-1668 | |
| 35 | Г***6 | Гидромотор 310.3.112.00.06 | |
| 36 | К***3 | Кольцо 170-175-36-2-3 | |
| 37 | 2***5 | Болт M12-6gx160 | |
| 37 | 2***0 | Болт М2-6gх160 ГОСТ 7796-70 | |
| 38 | 0***) | Тормоз | |
| 38 | 0***) | Тормоз | |
| 39 | К***8 | Кольцо 170-180-58-2-51-1668 | |
| 40 | 3***0 | Штифт | |
| 41 | 4***8 | Кольцо | |
| 42 | К***8 | Кольцо 079-085-36-2-51-1668 | |
| 43 | 0***4 | Вал | |
| 44 | П***9 | Подшипник 209 | |
| 45 | 0***) | Шестерня | |
| 46 | К***8 | Кольцо 114-120-36-2-51-1668 | |
| 47 | П***2 | Подшипник 42212 | |
| 48 | 0***1 | Вал-шестерня | |
| 49 | 0***) | Шестерня | |
| 50 | К***3 | Кольцо 185-190-36-2-3 | |
| 51 | 0***7 | Опора | |
| 52 | К***3 | Кольцо 145-155-46-2-3 | |
| 53 | П***8 | Подшипник 118 | |
| 54 | 0***8 | Кольцо | |
| 55 | Т***5 | Пружина 8ТД.28512 | |
| 56 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 56 | 2***0 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 57 | 0***) | Стакан | |
| 58 | 2***6 | Болт M12x1,5-6gx85 | |
| 58 | 2***0 | Болт M12x1,5-6gx85 | |
| 59 | 1***1 | Зажим | |
| 60 | Б***5 | Болт M12-6gx35 | |
| 61 | 0***2 | Реборда | |
| 61 | 0***0 | Реборда | |
| 62 | 0***6 | Торсион | |
| 63 | 0***9 | Втулка | |
| 64 | 0***8 | Муфта | |
| 65 | 5***9 | Кольцо С60 | |
| 66 | 0***4 | Барабан | |
| 66 | 0***0 | Барабан | |
| 67 | 0***6 | Реборда | |
| 67 | 0***0 | Реборда | |
| 68 | 4***5 | Кольцо | |
| 69 | 0***) | Редуктор планетарный | |
| 69 | 0***) | Редуктор планетарный |
