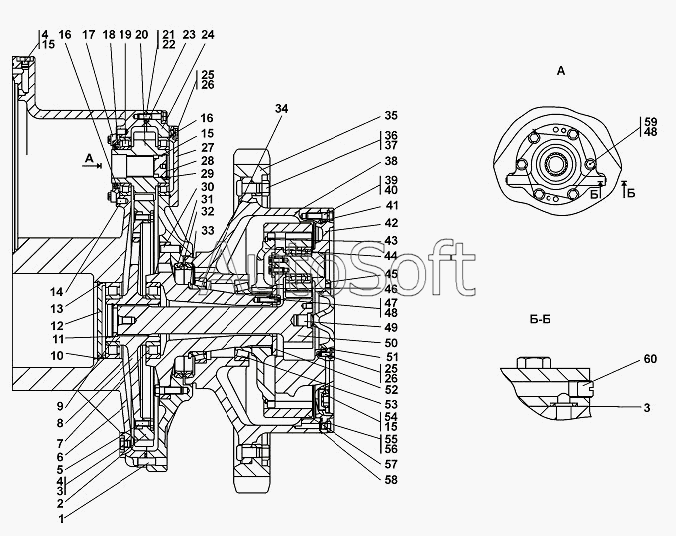

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Передача бортовая
5
22
26
26
37
37
39
39
21
21
47
40
59
25
25
25
43
23
41
31
54
54
10
48
48
7
19
34
53
23
43
18
29
4
11
13
16
16
51
15
15
15
58
3
3
56
35
44
57
50
45
45
52
8
38
38
9
2
20
6
6
42
42
24
24
0912-19-11-20СП(SP)
28
4
4
55
55
60
14
30
1
32
49
0912-19-11СП(SP)
36
36
12
27
27
17
33
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0912-19-11-20СП(SP) | 0***) | Передача бортовая | |
| 0912-19-11СП(SP) | 0***) | Передача бортовая | |
| 1 | 3***0 | Штифт | |
| 2 | 0***7 | Шестерня | |
| 3 | К***8 | Кольцо 012-016-25-2-51-1668 | |
| 4 | 3***6 | Пробка | |
| 4 | 3***0 | Пробка | |
| 5 | 2***5 | Болт M12x1,25-6gx35 | |
| 6 | 0***1 | Корпус | |
| 6 | 0***0 | Корпус | |
| 7 | П***Т | Подшипник 42219Д1Т | |
| 8 | 0***5 | Ступица | |
| 9 | 1***7 | Кольцо упорное | |
| 10 | 7***4 | Кольцо С170 ГОСТ 13941-86 | |
| 11 | 5***1 | Кольцо С72 | |
| 12 | 0***7 | Крышка | |
| 13 | К***8 | Кольцо 165-170-36-2-51-1668 | |
| 14 | 3***3 | Штифт | |
| 15 | К***8 | Кольцо 045-050-30-2-51-1668 | |
| 16 | К***8 | Кольцо 135-140-36-2-51-1668 | |
| 17 | 1***5 | Крышка | |
| 18 | М***) | Манжета 75-100-10 BAUX2 DIN3761 (Art.-№525285) | |
| 19 | П***М | Подшипник 42215КМ | |
| 20 | 0***6 | Шестерня | |
| 21 | 2***6 | Болт М12-6gх55 | |
| 21 | 2***0 | Болт М12-6gх55 | |
| 22 | Ш***Т | Шайба 12 ОТ | |
| 23 | 4***7 | Кольцо | |
| 23 | П***8 | Подшипник 2007928 | |
| 24 | 0***) | Корпус | |
| 24 | 0***) | Корпус | |
| 25 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 25 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 26 | Ш***Т | Шайба 10 ОТ | |
| 27 | 0***6 | Крышка | |
| 27 | 0***0 | Крышка | |
| 28 | 1***8 | Крышка | |
| 29 | 5***5 | Кольцо С52 | |
| 30 | 3***0 | Штифт | |
| 31 | 4***7 | Кольцо | |
| 32 | 4***8 | Кольцо | |
| 33 | 1***2 | Кольцо упорное | |
| 34 | П***8 | Подшипник 2007928 | |
| 35 | 0***4 | Сектор зубчатый | |
| 36 | 1***0 | Болт специальный | |
| 36 | 1***0 | Болт специальный | |
| 37 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 37 | 3***0 | Гайка М20х1,5 | |
| 38 | 0***3 | Ступица | |
| 38 | 0***0 | Ступица | |
| 39 | 2***1 | Болт М14-6gх50 | |
| 39 | 2***0 | Болт М14-6gх50 | |
| 40 | Ш***Т | Шайба 14 ОТ | |
| 41 | 4***8 | Кольцо | |
| 42 | 0***) | Водило | |
| 42 | 0***) | Водило | |
| 43 | 5***0 | Кольцо | |
| 43 | П***4 | Подшипник 2007124 | |
| 44 | 0***9 | Муфта | |
| 45 | 0***6 | Крышка | |
| 45 | 0***0 | Крышка | |
| 46 | 1***1 | Палец | |
| 47 | 2***1 | Болт 3М12-6gx40 | |
| 48 | П***С | Проволока 1,6-0-С | |
| 49 | 2***8 | Пята | |
| 50 | 0***7 | Шестерня | |
| 51 | К***8 | Кольцо 122-130-46-2-51-1668 | |
| 52 | 0***2 | Шайба упорная | |
| 53 | П***4 | Подшипник 2007124 | |
| 54 | 7***0 | Пробка | |
| 54 | 7***0 | Пробка | |
| 55 | 3***5 | Пробка | |
| 55 | 3***0 | Пробка | |
| 56 | К***3 | Кольцо 010-014-25-2-3 | |
| 57 | 0***8 | Шестерня | |
| 58 | К***8 | Кольцо 016-020-25-2-51-1668 | |
| 59 | 2***6 | Болт 3М10-6gх35 | |
| 60 | 3***8 | Пробка 4-КГ 1/8"45 ТУ 23.1.506-91 |
