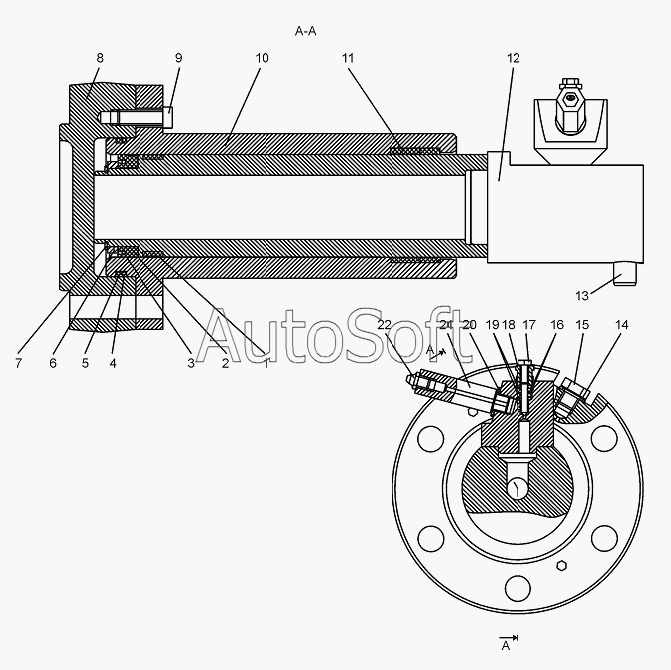

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Механизм натяжения
17
5
22
22
7
16
14
9
3
15
15
4
20
13
2
1101-21-42-03СП(SP)
17
19
18
18
1
6
8
11
21
21
10
12
1101-21-42-03-20СП-20(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-21-42-03-20СП-20(SP) | 1***) | Механизм натяжения | |
| 1101-21-42-03СП(SP) | 1***) | Механизм натяжения | |
| 1 | 3***5 | Кольцо штоковое | |
| 2 | 4***8 | Манжета | |
| 3 | 4***9 | Кольцо упругое | |
| 4 | 7***0 | Шайба | |
| 5 | К***8 | Кольцо 115-125-58-2-51-1668 | |
| 6 | 1***6 | Кольцо | |
| 7 | 5***0 | Кольцо С70 | |
| 8 | 2***6 | Крышка | |
| 9 | Б***5 | Болт М8-6gх35 | |
| 10 | 1***) | Цилиндр | |
| 11 | 1***4 | Втулка опорная | |
| 12 | 1***) | Шток | |
| 13 | 7***7 | Штифт | |
| 14 | К***2 | Кольцо 16x22 МН 4152-62 | |
| 15 | 3***5 | Пробка | |
| 15 | 3***0 | Пробка | |
| 16 | 5***2 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 17 | 4***6 | Игла | |
| 17 | 4***0 | Игла | |
| 18 | 4***7 | Пробка | |
| 18 | 4***0 | Пробка | |
| 19 | 4***8 | Обойма | |
| 20 | 7***1 | Прокладка | |
| 21 | 1***6 | Наконечник | |
| 21 | 1***0 | Наконечник | |
| 22 | М***р | Масленка 1,2Кд6хр | |
| 22 | М***р | Масленка 1,2Ц6хр |
