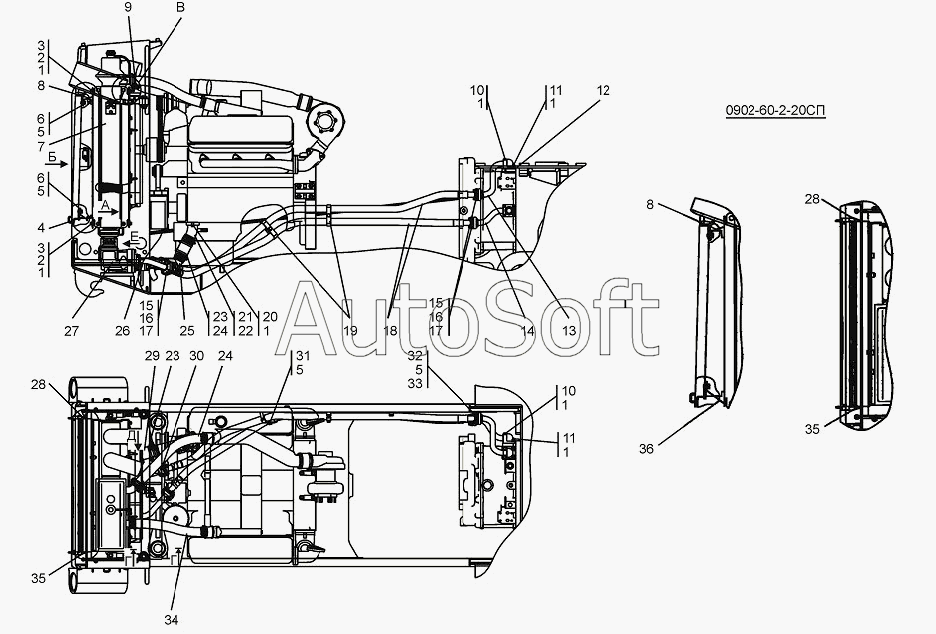

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Система охлаждения
22
2
2
2
10
10
29
24
24
24
34
34
20
22
12
12
16
16
19
19
15
15
15
20
6
6
6
32
32
31
31
11
11
1
1
1
1
1
1
1
5
5
5
5
33
33
7
17
17
0902-60-2-20СП
23
23
0902-60-2-20СП-20(SP)
21
21
25
25
30
30
26
26
14
14
13
13
18
18
0902-60-2СП(SP)
23
9
9
27
27
4
36
8
8
8
28
28
28
35
35
35
3
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0902-60-2-20СП | 0***П | Система охлаждения | |
| 0902-60-2-20СП-20(SP) | 0***) | Система охлаждения | |
| 0902-60-2СП(SP) | 0***) | Система охлаждения | |
| 1 | Ш***Т | Шайба 10 ОТ | |
| 2 | Б***0 | Болт М10-6gх30 | |
| 2 | Б***0 | Болт М10-6gх30 | |
| 3 | 4***1 | Шайба | |
| 3 | 4***0 | Шайба | |
| 4 | 0***2 | Щиток | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 7 | Б***2 | Блок радиаторов БР 09.1301.000-2 | |
| 8 | 0***1 | Щиток | |
| 8 | 0***0 | Щиток | |
| 9 | 4***) | Хомут | |
| 9 | 4***) | Хомут | |
| 10 | Б***0 | Болт М10-6gх70 | |
| 11 | Г***0 | Гайка М10 | |
| 12 | 4***4 | Прокладка | |
| 12 | 4***0 | Прокладка | |
| 13 | 1***) | Патрубок | |
| 13 | 1***) | Патрубок | |
| 14 | 1***) | Патрубок | |
| 14 | 1***) | Патрубок | |
| 15 | 2***3 | Фланец | |
| 15 | 2***0 | Фланец | |
| 16 | 4***8 | Кольцо защитное | |
| 17 | К***М | Кольцо 045-050-30-2ФСИ-80М | |
| 18 | 1***) | Рукав | |
| 18 | 1***) | Рукав | |
| 19 | 2***1 | Бугель | |
| 19 | 2***0 | Бугель | |
| 20 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 21 | 0***) | Патрубок | |
| 21 | 0***) | Патрубок | |
| 22 | 4***2 | Прокладка | |
| 22 | 4***0 | Прокладка | |
| 23 | 4***) | Хомут | |
| 23 | 4***) | Хомут | |
| 24 | 4***3 | Рукав | |
| 24 | 4***0 | Рукав | |
| 25 | 1***) | Трубопровод | |
| 25 | 1***) | Трубопровод | |
| 26 | 1***) | Патрубок | |
| 26 | 1***) | Патрубок | |
| 27 | 0***) | Теплообменник | |
| 27 | 0***) | Теплообменник | |
| 28 | 0***6 | Щиток | |
| 28 | 0***0 | Щиток | |
| 29 | 4***2 | Рукав | |
| 30 | 1***) | Патрубок | |
| 30 | 1***) | Патрубок | |
| 31 | 2***1 | Болт М12х1,25-6gх45 | |
| 31 | 2***0 | Болт М12х1,25-6gх45 | |
| 32 | Б***0 | Болт М12х1,25-6gх40 | |
| 32 | Б***0 | Болт М12х1,25-6gх40 | |
| 33 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 34 | 4***9 | Рукав | |
| 34 | 4***0 | Рукав | |
| 35 | 0***1 | Щиток | |
| 35 | 0***0 | Щиток | |
| 36 | 0***0 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
