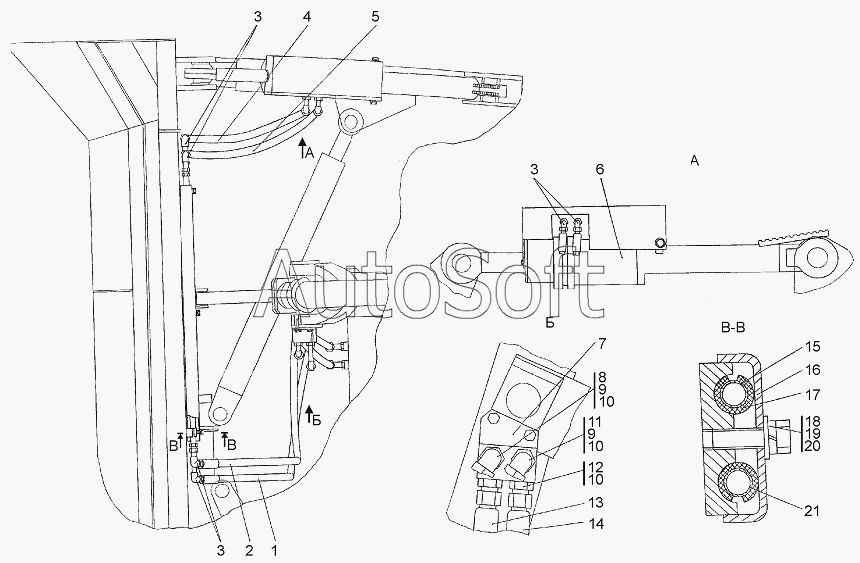

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Гидросистема бульдозерного оборудования
12
1
8
8
11
11
3
3
3
16
16
17
1
12
9
9
9
18
18
19
20
20
10
10
10
4
010901-93-500-20СП-20(SP)
15
15
21
21
6
6
7
7
010901-93-500СП(SP)
4
5
5
13
13
14
14
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 010901-93-500-20СП-20(SP) | 0***) | Гидросистема бульдозерного оборудования | |
| 010901-93-500СП(SP) | 0***) | Гидросистема бульдозерного оборудования | |
| 1 | 0***) | Рукав высокого давления | |
| 1 | 0***) | Рукав высокого давления | |
| 2 | 0***) | Рукав высокого давления | |
| 2 | 0***) | Рукав высокого давления | |
| 3 | 4***) | Угольник | |
| 3 | 4***) | Угольник | |
| 4 | 0***) | Рукав высокого давления | |
| 4 | 0***) | Рукав высокого давления | |
| 5 | 0***) | Рукав высокого давления | |
| 5 | 0***) | Рукав высокого давления | |
| 6 | 0***) | Гидрораскос | |
| 6 | 0***) | Гидрораскос | |
| 7 | 0***) | Коллектор | |
| 7 | 0***) | Коллектор | |
| 8 | 3***) | Угольник | |
| 8 | 3***) | Угольник | |
| 9 | Н***2 | Контргайка | |
| 9 | Н***1 | Контргайка | |
| 10 | К***8 | Кольцо 021-027-36-2-51-1668 | |
| 11 | 3***) | Угольник | |
| 11 | 3***) | Угольник | |
| 12 | Н***1 | Штуцер ввертной | |
| 12 | Н***1 | Штуцер ввертной | |
| 13 | 0***) | Рукав высокого давления | |
| 13 | 0***) | Рукав высокого давления | |
| 14 | 0***) | Рукав высокого давления | |
| 14 | 0***) | Рукав высокого давления | |
| 15 | 0***) | Трубопровод | |
| 15 | 0***) | Трубопровод | |
| 16 | 0***0 | Кожух | |
| 16 | 0***1 | Кожух | |
| 17 | 4***2 | Втулка | |
| 18 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 19 | Ш***Т | Шайба 20 ОТ | |
| 20 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 20 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 21 | 0***) | Трубопровод | |
| 21 | 0***) | Трубопровод |
