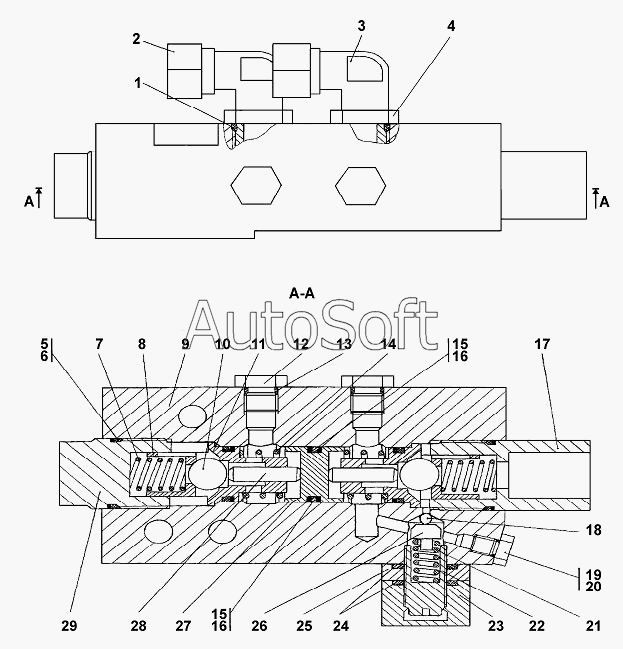

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Гидрозамок
21
15
15
4
3
3
19
19
12
7
21
5
14
18
10
20
13
1
24
16
16
6
22
510502-93-537-01-20СПК(SP)
9
26
17
17
29
29
23
23
510502-93-537-01СПК(SP)
22
25
25
2
11
27
8
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 510502-93-537-01-20СПК(SP) | 5***) | Гидрозамок | |
| 510502-93-537-01СПК(SP) | 5***) | Гидрозамок | |
| 1 | К***8 | Кольцо 021-027-36-2-51-1668 | |
| 2 | 4***4 | Колпачок | |
| 3 | Н***1 | Угольник ввертной | |
| 3 | Н***1 | Угольник ввертной | |
| 4 | Н***2 | Контргайка | |
| 5 | 4***7 | Кольцо защитное | |
| 6 | К***8 | Кольцо 036-040-25-2-51-1668 | |
| 7 | 3***5 | Пружина | |
| 8 | 4***5 | Вкладыш | |
| 9 | 5***К | Корпус | |
| 10 | Ш***0 | Шарик 19,05-40 | |
| 11 | 4***3 | Седло | |
| 12 | 3***6 | Пробка | |
| 13 | К***8 | Кольцо 012-016-25-2-51-1668 | |
| 14 | 3***6 | Пружина | |
| 15 | 4***1 | Кольцо защитное | |
| 16 | К***8 | Кольцо 026-032-36-2-51-1668 | |
| 17 | 0***9 | Штуцер специальный | |
| 17 | 0***0 | Штуцер специальный | |
| 18 | Ш***0 | Шарик 5,953-40 | |
| 19 | 3***5 | Пробка | |
| 19 | 3***0 | Пробка | |
| 20 | К***8 | Кольцо 007-011-25-2-51-1668 | |
| 21 | 3***0 | Пружина | |
| 21 | 3***0 | Пружина | |
| 22 | 3***4 | Винт регулировочный | |
| 22 | 3***0 | Винт регулировочный | |
| 23 | 3***3 | Колпачок | |
| 23 | 3***0 | Колпачок | |
| 24 | К***8 | Кольцо 025-030-30-2-51-1668 | |
| 25 | 3***5 | Контргайка | |
| 25 | 3***0 | Контргайка | |
| 26 | 2***5 | Направляющая | |
| 27 | 4***4 | Поршень | |
| 28 | 4***6 | Толкатель | |
| 29 | 3***0 | Штуцер специальный | |
| 29 | 3***0 | Штуцер специальный |
